hirth端面齿连接轴结构设计

　　在精密传动与快换工装领域，hirth端面齿结构凭借其高对中精度、大扭矩传递能力、重复定位误差小的特性，被广泛应用在需要频繁拆装、精准对位的传动节点中，比如多工位加工中心的主轴快换接头、精密回转工作台的分度锁紧结构、航空发动机的盘轴连接部位，以及各类需要快速切换执行端的专用设备上。这类结构的核心优势在于，依靠端面均匀分布的径向齿形相互啮合，既可以传递周向扭矩，又能实现轴向上的精准定位，啮合齿面的接触面积占比直接决定了整个连接结构的承载能力，常规设计中齿面接触率需要达到85%以上，才能保证在交变载荷下不会出现齿面压溃、磨损过快的问题。

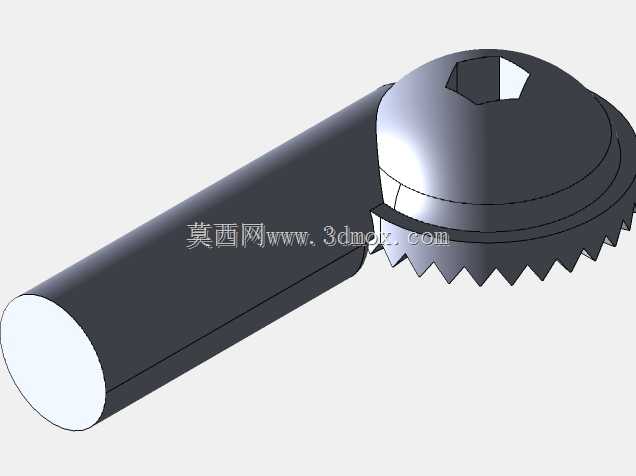

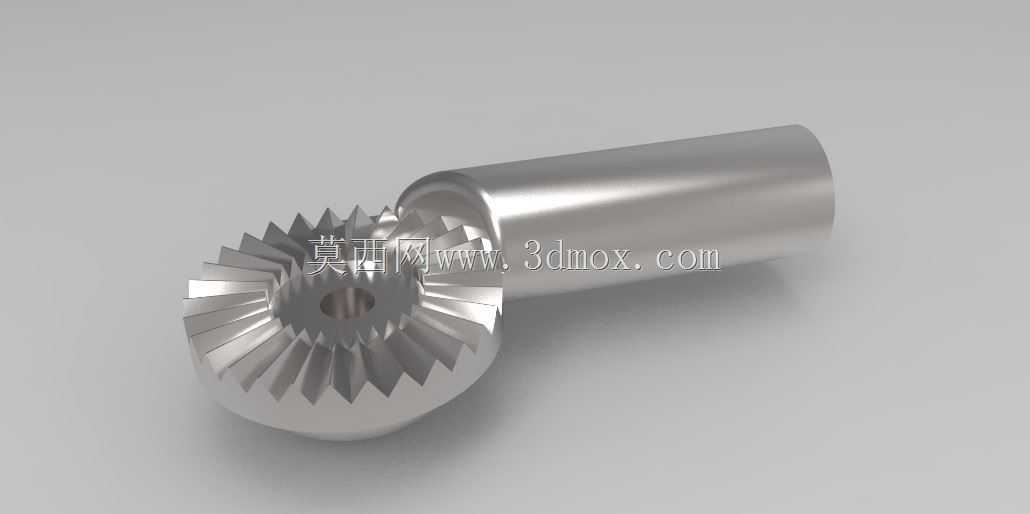

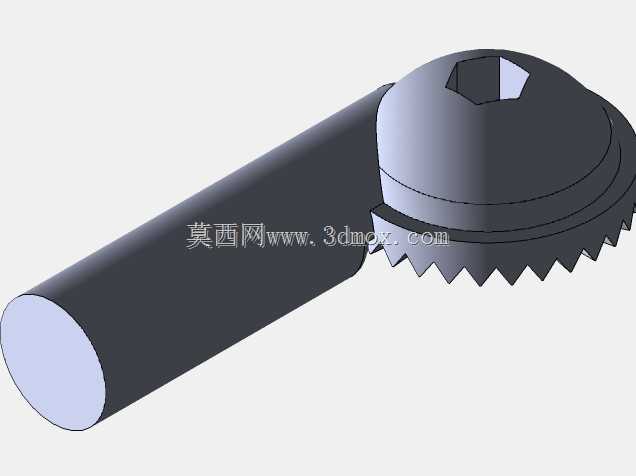

　　本次设计的hirth接头结构，将端面齿与圆柱轴身做了一体化设计，避免了分体式装配带来的同轴度误差，轴身部分采用等直径圆柱结构，适配常规的深沟球轴承或者滚针轴承安装位，安装边界上轴身外径与啮合齿的最大外径差值控制在合理范围，既保证轴承安装时的轴向定位台阶有足够的支撑强度，又不会因为台阶过大造成齿根部位的应力集中。齿形部分采用径向直齿设计，齿的两侧面为对称斜面，齿顶与齿根均做了小圆弧过渡处理，避免热处理过程中出现应力开裂，同时啮合过程中可以自动导正，即使安装时存在微小的角度偏差，在轴向锁紧力的作用下，两个啮合件可以自动滑入正确的啮合位置，不需要额外的对位销结构，大幅降低了装配对位的难度。

　　从实际使用场景来看，这类结构最常出现在需要快速更换工作端的设备上，比如木工机械的刀轴快换结构、食品包装设备的工位切换转轴、检测设备的多探头切换机构，相比传统的键连接、花键连接，hirth端面齿的重复定位精度可以达到微米级，而且在频繁拆装的工况下，不会像平键那样出现键槽磨损、间隙变大的问题，也不会像渐开线花键那样存在侧隙累积误差。设计过程中需要重点关注齿形的压力角选择，常规工况下采用60度齿形角，兼顾齿的抗弯强度和轴向锁紧力需求，如果是大扭矩重载工况，可以适当加大齿形角到90度，提升单齿的抗剪切能力，但对应的轴向锁紧力也需要同步提升，避免啮合过程中出现齿面滑脱。

　　尺寸设计上，端面齿的齿根圆直径要大于轴身直径3-5mm，形成的轴肩可以作为轴承内圈的轴向定位面，轴肩的过渡圆角要小于轴承内圈的倒角尺寸，保证轴承可以贴合到轴肩端面，不会出现安装不到位的情况。齿的数量根据传递扭矩的大小选择，扭矩越大对应的齿数越少、单齿厚度越大，小载荷高精度工况下可以适当增加齿数，提升分度精度。轴身的长度根据安装的轴承宽度、锁紧螺母的厚度、以及相邻零件的安装间隙确定，轴身末端要设计倒角，方便轴承和其他零件的装配导入，轴身的表面粗糙度要控制在Ra1.6以下，满足轴承配合面的精度要求，齿面的粗糙度要控制在Ra0.8以下，降低啮合过程中的磨损，提升重复定位的一致性。

　　在结构强度校核层面，需要重点计算齿面的接触应力和齿根的弯曲应力，接触应力要小于所选材料的许用接触疲劳强度，避免长期交变载荷下出现齿面点蚀，齿根弯曲应力要小于材料的许用弯曲强度，防止大扭矩冲击下出现断齿问题。材料选择上，常规工况采用40Cr调质处理后表面淬火，齿面硬度达到HRC45-50，既保证芯部有足够的韧性，又让齿面有足够的耐磨性；如果是高精度重载工况，可以采用20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，进一步提升齿面的承载能力和使用寿命。啮合配合的两个端面齿零件，要采用同工艺加工，保证齿形的一致性，装配时要控制轴向锁紧力在合理范围，既要保证齿面完全贴合无间隙，又不能因为锁紧力过大造成齿面塑性变形。

　　实际应用中，这类结构的维护成本极低，正常润滑工况下使用寿命可以达到数万次拆装循环，唯一需要注意的是装配前要清理干净齿面的铁屑、灰尘等杂质，避免杂质嵌入齿面造成啮合间隙变大、定位精度下降。相比其他快换连接结构，hirth端面齿结构的零件加工难度适中，采用三轴加工中心配合分度头就可以完成齿形加工，不需要专用的齿轮加工设备，对于小批量定制的设备来说，加工成本可控，而且后期维护更换方便，不需要复杂的专用工具就可以完成拆装，非常适合在各类需要精准传动、快速拆装的机械结构中推广使用。
