高精度S11-5K电位器三维结构设计

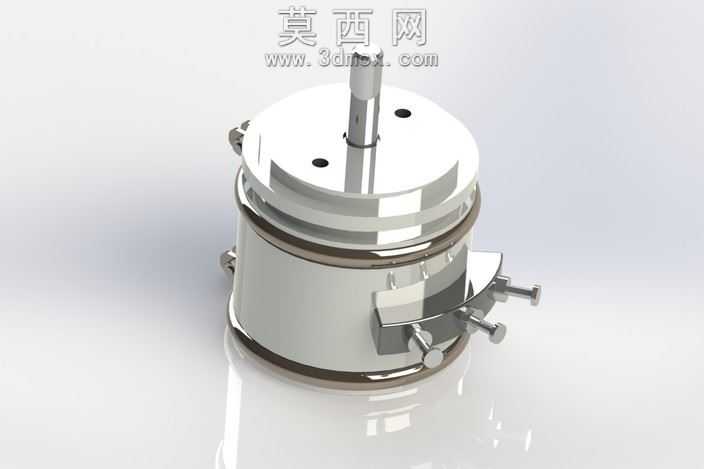

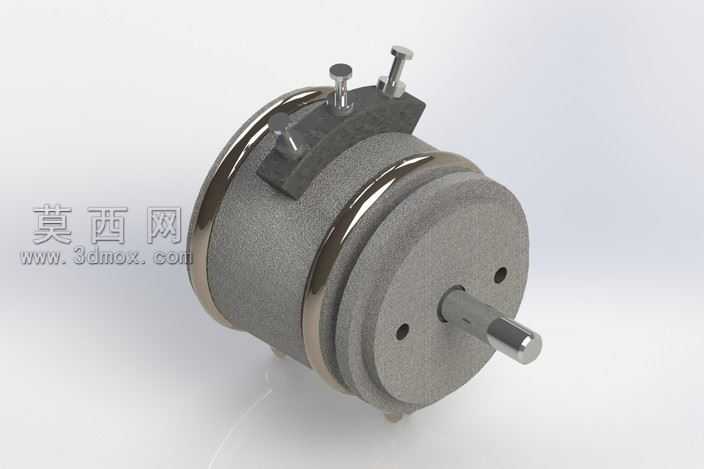

本电位器三维模型采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循精密电子元件的尺寸规范与装配逻辑，完整还原了S11-5K型号电位器的全部结构细节。模型主体分为外壳腔体、转轴组件、调节端子、密封结构四个核心模块，建模时首先通过旋转凸台命令生成圆柱形金属外壳，对外壳表面的安装固定凸耳、定位孔位进行精准拉伸切除，保证各安装位的尺寸公差符合实际产品的装配要求。转轴部分采用多段轴径设计，分别对应顶部操作段、内部电刷安装段、底部定位段，各轴段的过渡圆角、卡槽结构均通过扫描与切除命令完成，还原了转轴与外壳之间的配合间隙设计。调节端子部分建模时还原了三个接线端子的弯折角度、固定螺纹结构，端子与外壳的连接部位做了加强筋结构处理，符合实际产品的结构强度设计。材质渲染阶段，外壳与转轴部分赋予抛光金属材质，调整金属材质的反射率、粗糙度参数，模拟不锈钢材质的哑光金属质感；端子部分赋予镀镍金属材质，突出接线部位的导电金属特性；外壳与转轴之间的密封胶圈赋予黑色橡胶材质，调整材质的凹凸纹理与漫反射参数，还原橡胶件的磨砂质感。整体装配过程严格按照实际产品的装配顺序完成，各零部件之间添加了正确的配合约束，转轴部分添加了旋转自由度约束，可模拟电位器实际调节时的转动动作，端子与外壳之间添加了固定配合，还原实际产品的端子固定结构。设计过程中重点还原了电位器的内部腔体空间，预留了内部电阻片、电刷组件的安装位置，外壳的壁厚、各部位的倒角均按照实际产品的工艺要求设计，既保证了模型的外观还原度，也完整呈现了电位器的内部装配逻辑，可用于电子元件结构教学、产品装配演示、机电设备虚拟装配等场景。
