机加工用精密手动台虎钳结构设计

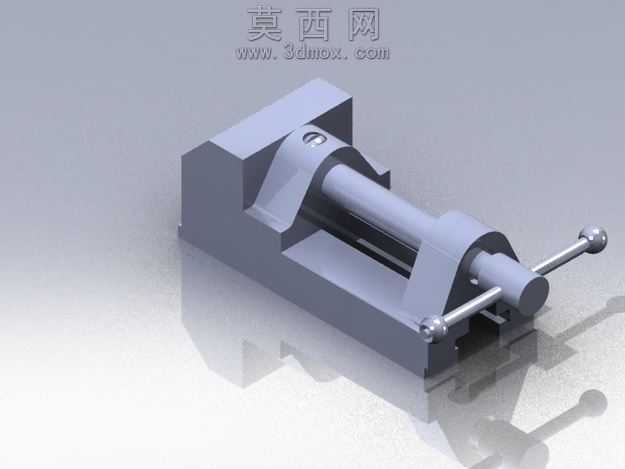

本作品为机加工场景常用的手动台虎钳三维建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，所有零部件均按照真实台虎钳的生产工艺要求进行结构还原。建模阶段首先完成固定钳身的基体绘制，通过拉伸、切除等基础特征构建钳身的承载底座与导轨结构，保证固定钳身的刚性支撑基础；随后依次完成活动钳身、丝杠传动副、钳口板、手柄摇杆等核心零部件的独立建模，每个零件的倒角、圆角、安装孔位等细节均按照实际加工要求进行还原，避免出现工艺无法实现的尖锐棱角或不合理结构。装配阶段采用自下而上的装配方式，通过同轴心、重合、距离等配合约束完成整机装配，重点还原了丝杠与活动钳身的传动配合关系，保证活动钳身可沿固定钳身导轨实现平稳的直线往复运动，模拟真实台虎钳的夹持开合动作。渲染阶段采用金属哑光材质模拟铸铁钳身的质感，对丝杠、手柄等传动部件赋予金属光泽材质，钳口板部分采用淬火钢的深色金属材质区分，通过环境光与漫反射参数调整，呈现出工装夹具厚重、精密的工业质感，同时添加地面反射效果增强模型的空间立体感。设计思路上围绕台虎钳的核心夹持功能展开，在保证结构强度的前提下优化了钳身的受力结构，固定钳身的底座部分设置了安装定位结构，可适配工作台的安装固定需求，钳口板预留了防滑齿纹与安装螺丝孔位，可根据实际夹持需求更换不同类型的钳口，丝杠传动结构采用大导程设计兼顾夹持效率与夹持力，手柄摇杆的长度经过力学优化，保证操作人员可通过较小的握持力获得足够的夹持扭矩，整体结构兼顾了实用性、工艺性与装配合理性，可作为钳工工装设计、机械原理教学的参考模型使用。
