方程式学生赛车转向节结构设计

　　该零件作为方程式学生赛车底盘系统的核心承载构件，直接承担车轮与悬架系统之间的力传递作用，是赛车行驶过程中转向动作执行、路面冲击载荷缓冲的关键结构件。在实际赛事场景中，学生方程式赛车需要在封闭赛道完成加速、制动、高速过弯、连续颠簸路面行驶等多种工况，转向节需要同时承受来自轮胎接地点的纵向制动力、侧向转弯离心力、垂向颠簸冲击力，以及转向拉杆传递的转向力矩，多向载荷的复合作用对零件的结构强度、刚度以及疲劳寿命提出了极高要求。

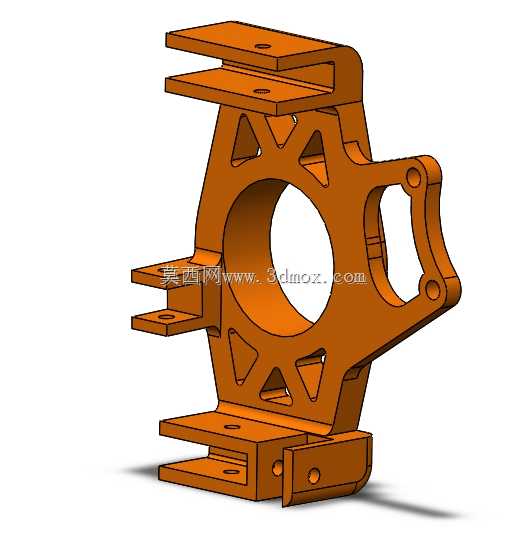

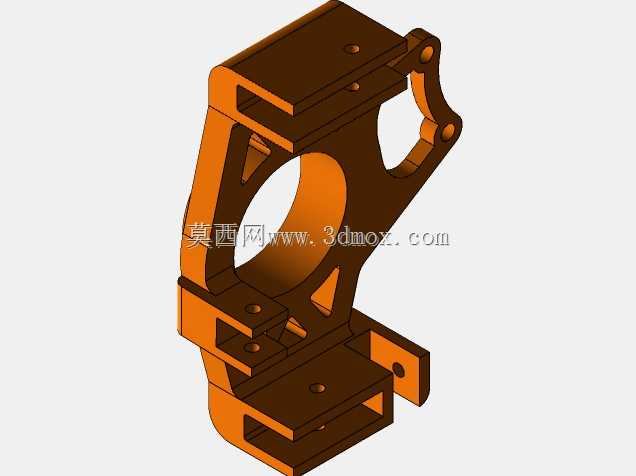

　　从结构设计思路来看，该转向节采用了一体化镂空拓扑优化构型，主体以中心大尺寸轴承安装孔为核心承载基准，该孔用于装配轮毂轴承单元，为车轮旋转提供定位支撑，孔位的同轴度、圆柱度公差直接影响车轮运转的平顺性，设计时预留了轴承压装的过盈配合余量，同时在孔周设置了加强筋结构分散轴承外圈传递的径向载荷。围绕中心孔位，上下方向对称布置了多组带安装孔的耳片结构，分别用于连接上横臂、下横臂的球铰接头，每组耳片采用双片平行夹板式结构，通过螺栓夹紧球铰销轴，这种结构既可以保证连接点的定位精度，又能通过调整垫片厚度实现前轮定位参数的微调，满足赛车底盘调校时对主销后倾、主销内倾、前轮外倾参数的调整需求。零件右侧延伸出的带孔凸台结构用于连接转向拉杆球头，凸台位置的空间坐标经过运动学校核，保证转向过程中左右轮转角满足阿克曼几何特性，减少轮胎侧滑磨损。零件下部的安装位用于固定制动卡钳支架，安装孔的位置度公差严格控制，保证制动盘与卡钳的配合间隙均匀，避免制动拖滞或偏磨问题。

　　整体结构大量采用三角形镂空减重设计，在不降低结构刚度的前提下最大化去除非承载区域的材料，这一设计完全匹配学生方程式赛车对簧下质量的严苛控制要求——簧下质量的降低可以直接提升悬架响应速度，减少车轮跳动时的惯性冲击，提升轮胎抓地性能。零件的所有安装耳片边缘都做了圆角过渡处理，避免应力集中导致的疲劳断裂，这一点在赛事工况下尤为重要，因为赛道上的连续冲击载荷很容易在尖角位置萌生疲劳裂纹。

　　从安装边界来看，该转向节的所有连接点坐标都与悬架硬点参数完全匹配，各安装面的平面度、安装孔的位置度都经过运动仿真与结构强度仿真双重校核，中心轴承孔的内径尺寸适配赛事常用的轻量化轮毂轴承单元，上下横臂连接耳片的间距匹配对应规格的球铰销轴尺寸，转向拉杆连接凸台的孔位适配拉杆球头的安装螺纹规格，制动卡钳安装孔的孔距适配所选的浮动式赛车卡钳。零件的整体外轮廓尺寸经过包络校核，在车轮上下跳动、最大转向角度范围内不会与轮辋、制动盘、悬架拉杆发生运动干涉，同时预留了足够的空间布置轮速传感器、刹车油管等附属部件。

　　在实际加工层面，该结构适合采用铝合金 billet 毛坯五轴铣削加工成型，材料通常选用7075-T6航空铝合金，兼顾强度与轻量化需求，设计时所有加工面都预留了合理的刀具退刀空间，深腔区域的拔模角度适配五轴加工的刀具摆角范围，避免加工干涉。零件的壁厚经过拓扑优化计算，主承载区域壁厚保证足够的强度储备，非承载区域通过镂空减薄，最终实现强度、刚度、质量三者的最优平衡，完全满足学生方程式赛车的赛事使用需求。
