通用深沟球滚动轴承结构设计方案

　　在各类回转传动场景中，滚动轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到机床主轴、工程机械的回转机构，几乎所有存在相对回转运动的机械结构中，都能见到这类零件的身影。它的核心作用是在轴与轴座之间形成稳定的滚动摩擦副，将轴运转过程中的摩擦系数控制在极低水平，同时约束轴系的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等工作部件始终保持在设计的回转精度范围内，避免因轴系偏移导致的传动卡滞、零件磨损加剧、设备振动超差等问题。

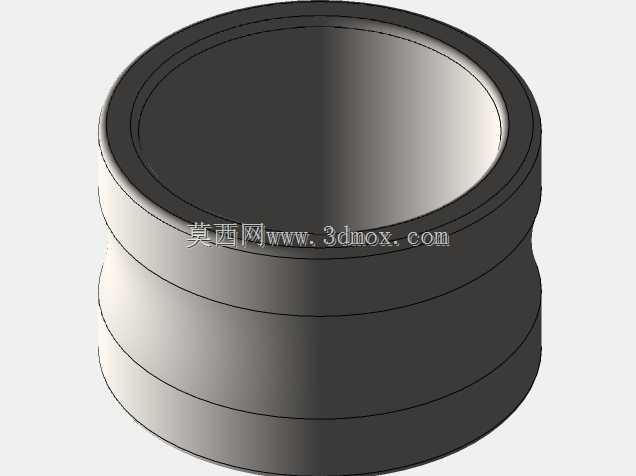

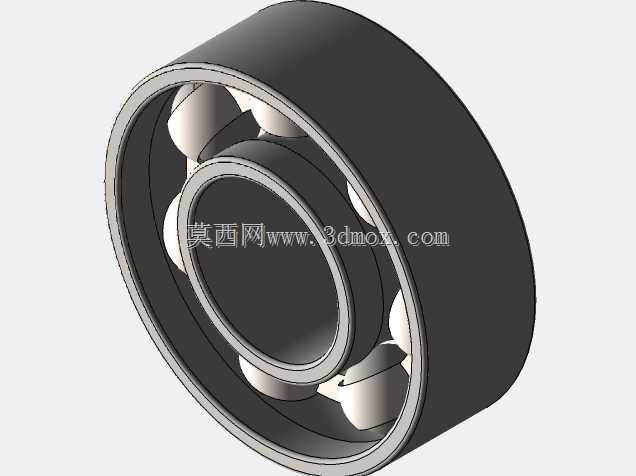

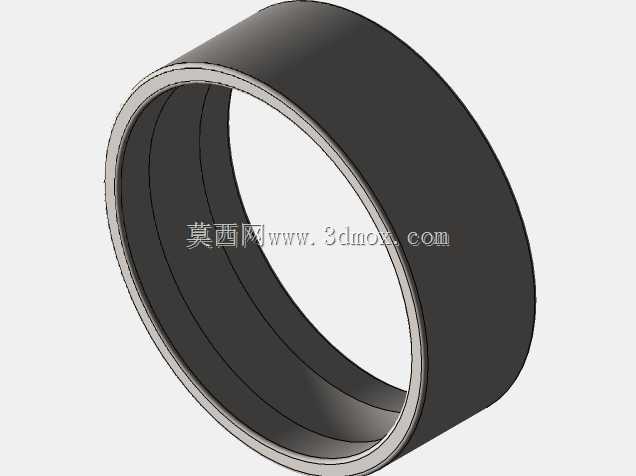

　　本次设计的深沟球结构滚珠轴承，采用最经典的内外圈加钢球、保持架的组合结构，设计过程中首先要匹配常用的安装边界尺寸，内圈与轴的配合选用基孔制过渡配合，保证内圈与轴同步回转不发生相对打滑，外圈与轴承座孔的配合选用基轴制间隙配合，方便装配过程中的压装操作，同时预留一定的热膨胀余量，避免设备长时间运转温升后，外圈膨胀导致轴承卡滞抱死。沟道的曲率设计是整个轴承的核心，内圈外圆与外圈内圆上的弧形滚道，曲率半径略大于钢球半径，保证钢球与滚道之间形成合适的接触角，既能承受稳定的径向载荷，也能承受一定比例的双向轴向载荷，适配多数既有径向受力又有少量轴向窜动的轴系场景。

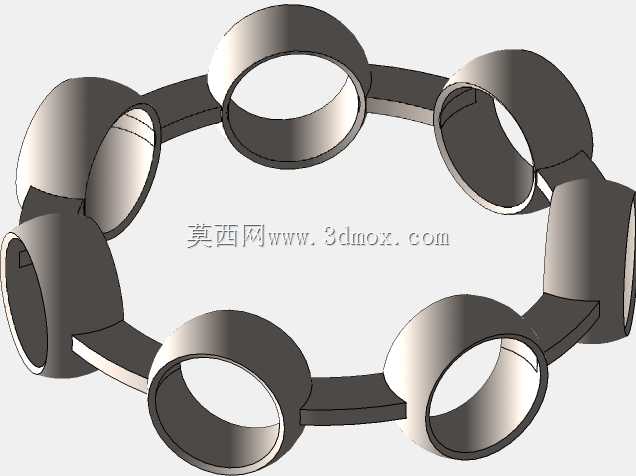

　　钢球作为滚动体，沿滚道圆周方向均匀排布，保持架的作用是将相邻钢球等距分隔，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内顺畅滚动，保持架采用兜孔结构设计，兜孔间隙控制在合理范围，既不会因为间隙过小卡滞钢球，也不会因为间隙过大导致钢球在高速运转时产生窜动噪音。密封结构的设计上，双侧带防尘盖的结构可以阻挡外界的粉尘、碎屑进入轴承内部，避免硬质颗粒进入滚道造成钢球与滚道的点蚀磨损，同时也能防止轴承内部填充的润滑脂泄漏，延长轴承的维护周期，在常规工况下可以实现长期免维护运转。

　　从安装适配性来看，这类轴承的轴向尺寸紧凑，径向截面尺寸也经过优化，不需要额外设计复杂的支撑结构，只需要在轴上加工对应的轴肩、在轴承座孔内加工对应的挡边，就能实现轴承的轴向定位，装配时可以采用冷压或者热装的方式，根据配合过盈量的大小选择合适的装配工艺，避免蛮力敲击导致轴承滚道产生压痕，影响后续的运转精度。在实际选型应用中，需要根据轴系的额定载荷、最高转速、工作温度、冲击载荷大小等参数，匹配对应的钢球数量、滚道硬度以及润滑脂类型，比如高速运转场景下需要选用精度等级更高、保持架动平衡更好的配置，重载冲击场景下则需要选用滚道经过强化处理、钢球直径更大的配置。

　　建模过程中，所有的圆角、倒角、退刀槽都严格遵循机械加工的工艺要求，内圈与外圈的端面倒角方便装配时的导向，滚道与端面之间的过渡圆角避免应力集中，防止轴承在承受冲击载荷时在应力集中位置产生裂纹。钢球的排布严格按照圆周等分计算，保证每个钢球的受力均匀，避免个别钢球受力过大导致提前失效。整个模型的结构完全符合实际生产加工的工艺逻辑，没有无法加工的异形结构，所有尺寸都可以直接对接常规的轴承加工工艺路线，从锻坯、车削、热处理、磨削到超精研的每一道工序，都能在模型上找到对应的加工基准，方便后续的工程图转化与生产落地。
