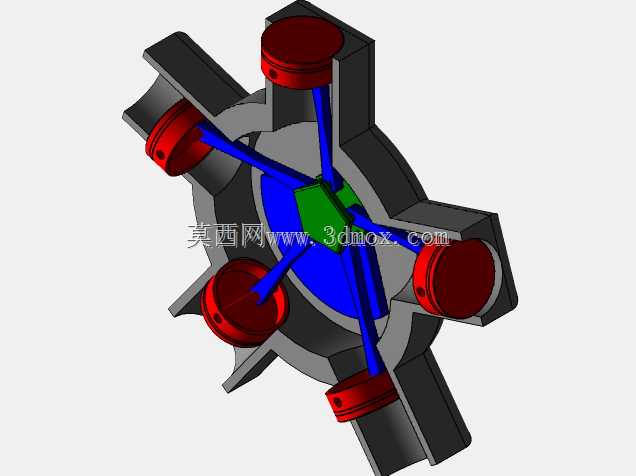

在轻型通航动力、小型应急发电机组、早期航空活塞动力以及部分特种作业小型动力设备的应用场景中,径向布置的活塞发动机凭借结构紧凑、单位功率重量比低、风冷适配性强的特点,始终占据着特定的应用席位。这套径向发动机的核心结构采用五缸沿圆周径向均匀排布的设计逻辑,区别于直列、V型发动机的曲轴偏置布局,所有气缸的中心线共同交汇于中心曲柄的回转中心,从根源上缩短了动力传递的路径,也让整机的径向尺寸控制在更紧凑的区间内。从结构设计的角度来看,这套结构首先解决了多缸径向布置下的连杆干涉问题,中心采用整体式曲柄销结构,五个连杆的大端采用错位叠装的方式套合在同一曲柄销上,每个连杆对应一个独立的活塞组件,活塞采用常规的筒式活塞结构,

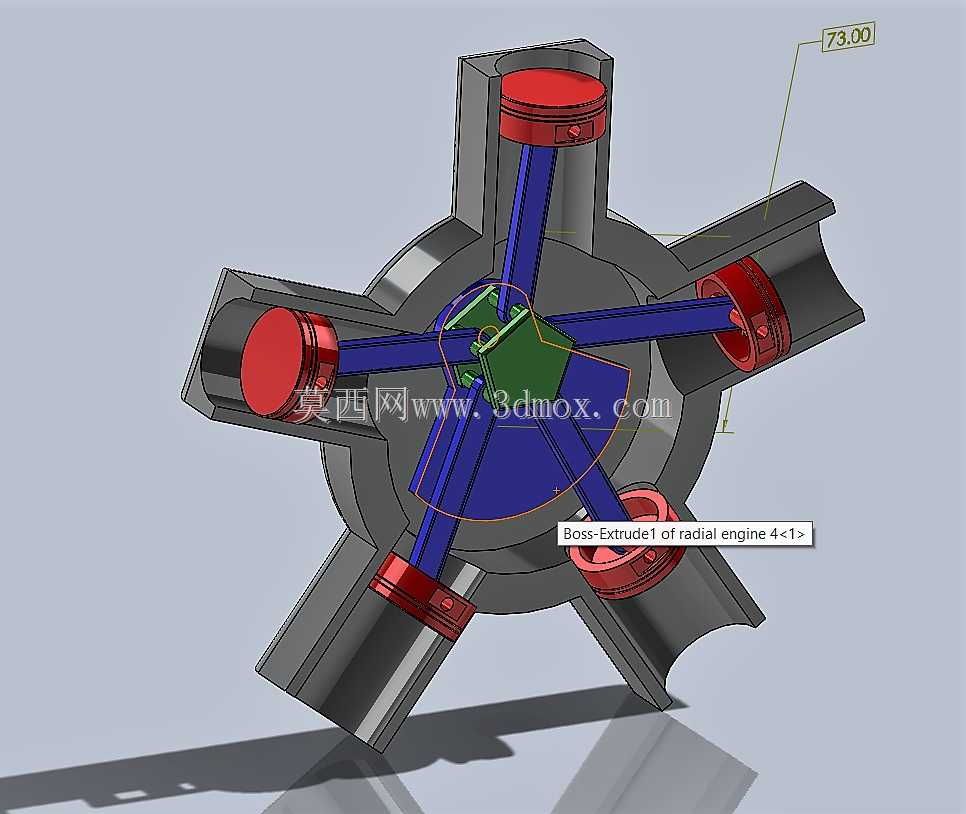

配合气缸内壁的往复运动完成进气、压缩、做功、排气的四冲程循环,由于气缸沿圆周均匀分布,相邻气缸的做功间隔角可以做到均匀分配,整机运转时的动平衡表现更优,曲轴输出的扭矩波动更小,不需要额外加装大尺寸的平衡轴结构就能实现平稳运转。在实际使用场景中,这类径向结构的发动机不需要复杂的水冷管路布局,每个气缸都直接暴露在外部气流中,在航空器、移动作业动力这类迎风工况下就能实现足够的散热效果,省去了水泵、散热器、冷却管路等一系列附属部件,进一步降低了整机的自重与故障点。从安装边界来看,这套核心结构的径向最大尺寸控制在73毫米的基准范围内,中心曲柄的输出端沿轴向伸出,安装时只需要保证中心输出轴与负载端的同轴度,
所有气缸沿圆周方向的安装空间预留出活塞往复运动的行程余量即可,不需要像直列发动机那样预留长条状的布置空间,对于安装空间呈圆形局促区间的设备来说适配性极强。设计过程中,首先要确认的是各气缸的中心夹角精度,五缸结构的相邻气缸夹角为72度,角度偏差会直接导致连杆运动轨迹偏移,出现活塞偏磨、卡滞的问题;其次是连杆大端的叠装间隙控制,每个连杆大端的端面需要预留合适的轴向间隙,既要避免运转过程中相邻连杆端面出现摩擦烧蚀,也要控制间隙量避免曲柄销方向的窜动量过大,影响活塞的往复运动精度。活塞与气缸的配合间隙按照常规内燃机的铝合金活塞配铸铁缸套的间隙标准设定,考虑到径向发动机工作时各气缸的受热均匀性更好,热膨胀量的差异比直列发动机更小,
间隙值可以适当收窄,提升活塞往复运动的密封性,减少做功冲程的燃气泄漏。这套结构的动力输出路径非常直接,每个气缸做功产生的推力通过连杆直接传递到中心曲柄,转化为曲轴的旋转扭矩,没有多余的中间传动部件,机械传动效率比同缸数的多曲轴结构更高,维护时只需要逐个拆解外侧的气缸活塞组件,不需要完全拆解整个机体就能完成易损件的更换,在野外作业、缺乏专业维保场地的场景下,维保难度大幅降低。另外,这种径向排布的结构在润滑设计上也有对应的特点,由于曲柄销处于整个结构的中心位置,采用飞溅润滑的方式就能让润滑油到达所有连杆大端的摩擦面,不需要布置复杂的润滑油道,进一步简化了机体的内部结构,降低了加工制造的难度。对于小型动力设备的选型来说,这种结构的发动机在同功率等级下,轴向尺寸远小于直列发动机,非常适合安装在对轴向长度有严格限制的设备上,比如小型螺旋桨动力装置、便携发电机组、特种作业的小型移动动力站等场景,能够在有限的安装空间内提供足够的动力输出。建模过程中需要重点关注的是连杆的运动仿真验证,由于五个连杆共用同一个曲柄销,运动过程中连杆的摆动角度、活塞的行程轨迹都需要做运动干涉检查,避免在曲柄回转的全角度范围内出现连杆与相邻气缸、连杆与中心机体结构的碰撞,同时要验证活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙,预留出足够的热膨胀余量,避免工作状态下出现机械碰撞。
- 全部评论(0)
- 模板大小: 1.14 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
