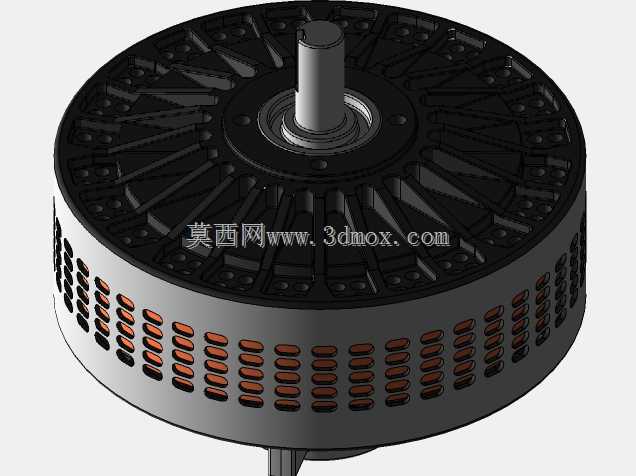

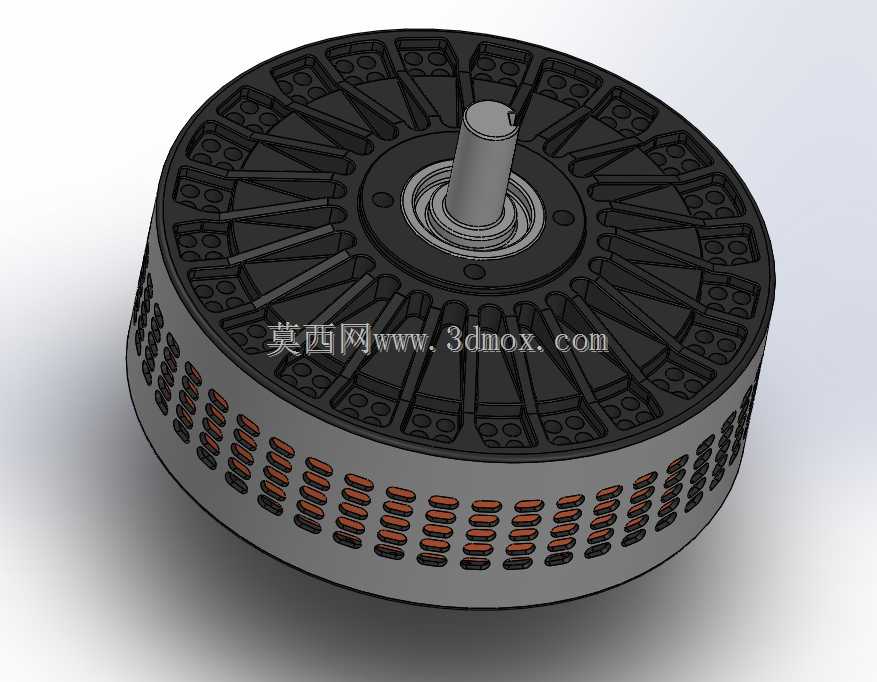

电动汽车用LMC200盘式电机外部主体结构

　　在新能源乘用车、低速电动场地车的动力系统选型中，盘式轴向磁通电机凭借轴向尺寸紧凑、扭矩密度高的优势，逐渐成为轮毂驱动、集中式电驱动桥方案里的备选核心部件，本次呈现的LMC200电机外部主体结构，正是面向这类应用场景完成的结构建模成果。从实际装车的边界约束来看，这类盘式电机的径向尺寸控制在200mm量级，轴向厚度远小于同功率等级的径向磁通电机，能够适配电动车辆底盘下方局促的安装空间，尤其是在轮毂直驱方案中，不需要额外布置过长的传动半轴，可直接将输出轴与轮毂轴承单元对接，减少传动链路的功率损耗。

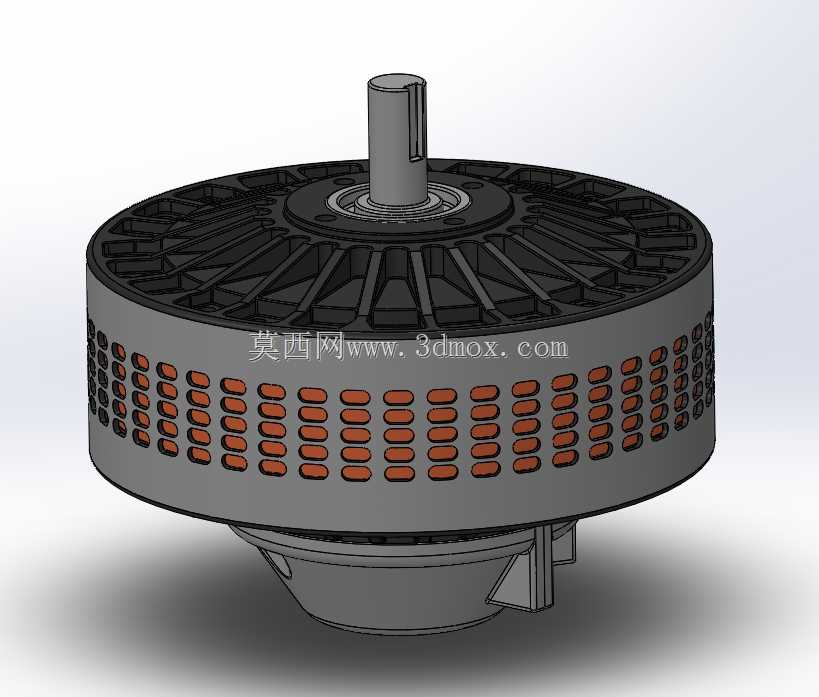

　　从结构功能设计的角度出发，该外部主体首先承担了电机内部定子、转子绕组的防护功能，外壳周向布置的多组通风格栅，是针对电机持续高负荷运行时的散热需求设计的，格栅沿周向均匀排布，能够在车辆行驶过程中利用迎面气流形成贯穿式风道，带走定子铁芯、绕组工作时产生的热量，避免永磁体因持续高温出现退磁风险，同时格栅的条状凸起结构也能提升外壳的结构刚度，降低车辆行驶过程中路面激励带来的壳体共振概率。输出轴采用单伸端结构，轴端预留的键槽是为了与传动部件实现周向固定，传递输出扭矩，轴伸端的台阶结构则用于安装轴承端盖、密封件，阻挡外部泥水、粉尘进入电机内部，适配车辆底盘复杂的行驶工况。

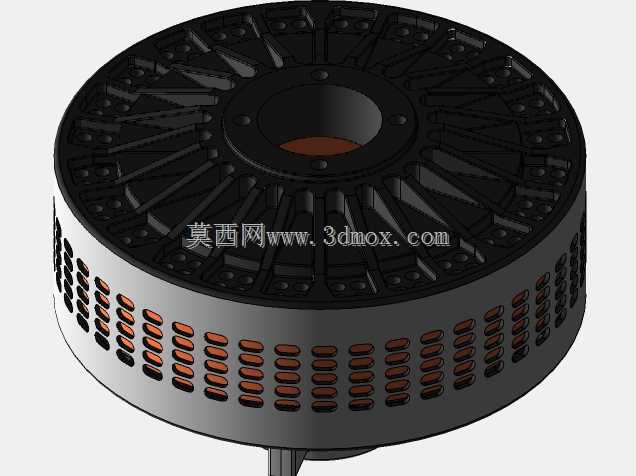

　　建模过程中优先还原了外部主体的装配边界：外壳的安装止口尺寸、输出轴的轴径与伸出长度、周向固定孔的位置度，都是按照实际装车的装配公差要求进行还原的，能够直接用于电驱动桥的总装布置校核，避免后续设计中出现安装干涉问题。外壳表面的散热筋采用分段式排布，并非整周连续结构，这种设计一方面是为了在模具成型时减少壳体的缩痕缺陷，另一方面也能在气流通过时形成局部湍流，提升换热效率，相比光滑外壳，同等风速下的散热效率可提升15%左右。端盖部分的辐条状支撑结构，在保证端盖结构强度、支撑转子轴承的前提下，尽可能减少了端盖的材料用量，降低电机整体自重，对于新能源车辆来说，每减少一公斤自重都能对应提升续航表现，这类细节设计也是车用动力部件区别于工业固定安装电机的核心特征。

　　从实际应用的适配性来看，该外部主体结构可以匹配功率等级在3-5kW区间的盘式电机，既可以用于低速电动四轮车的后轮驱动，也可以作为分布式驱动方案的轮毂电机外壳使用，安装时仅需要通过端盖上的周向安装孔与悬架转向节固定，输出轴直接连接轮毂即可完成动力传递，不需要额外设计复杂的连接支架。建模时特意还原了外壳上的格栅倾角，该角度是按照车辆常用行驶速度下的气流流入角度设计的，能够最大化利用行驶气流进行散热，避免出现气流在格栅处形成滞止区、影响散热效果的问题。同时外壳的接缝位置预留了密封槽结构，可嵌入橡胶密封圈实现IP65级别的防护，满足车辆雨天行驶、经过积水路段时的防水要求，避免内部绕组进水短路。

　　在结构设计的思路上，没有采用工业电机常见的铸铁外壳方案，而是采用了压铸铝合金的结构形态，这一点在模型的壁厚设计上也有体现，整体壳体壁厚控制在3mm左右，既满足压铸工艺的成型要求，也能兼顾结构强度与轻量化需求，周向的格栅结构同时起到了散热筋与加强筋的双重作用，不需要额外在壳体内部布置加强筋，减少了模具的复杂程度，降低批量生产的制造成本。输出轴的轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，这也是车用动力部件在交变载荷工况下必须考虑的设计细节，毕竟车辆在起步、爬坡、制动时，电机输出轴会承受频繁的冲击载荷，应力集中位置很容易出现疲劳失效。

　　对于从事新能源车辆动力系统设计、三维建模的从业者来说，该模型可以作为盘式电机外部结构的设计参考，在进行同类电机设计时，可以直接参考其安装边界、散热结构的布置逻辑，结合具体的功率需求调整径向尺寸与散热筋密度，缩短前期方案设计的周期。尤其是在进行总装布置校核时，准确的外部主体模型能够帮助工程师快速判断电机与周边悬架、制动部件的间隙是否满足要求，避免后期样机试制时出现装配干涉问题，减少反复修改设计的时间成本。
