彩纹运动腕表外观结构三维设计

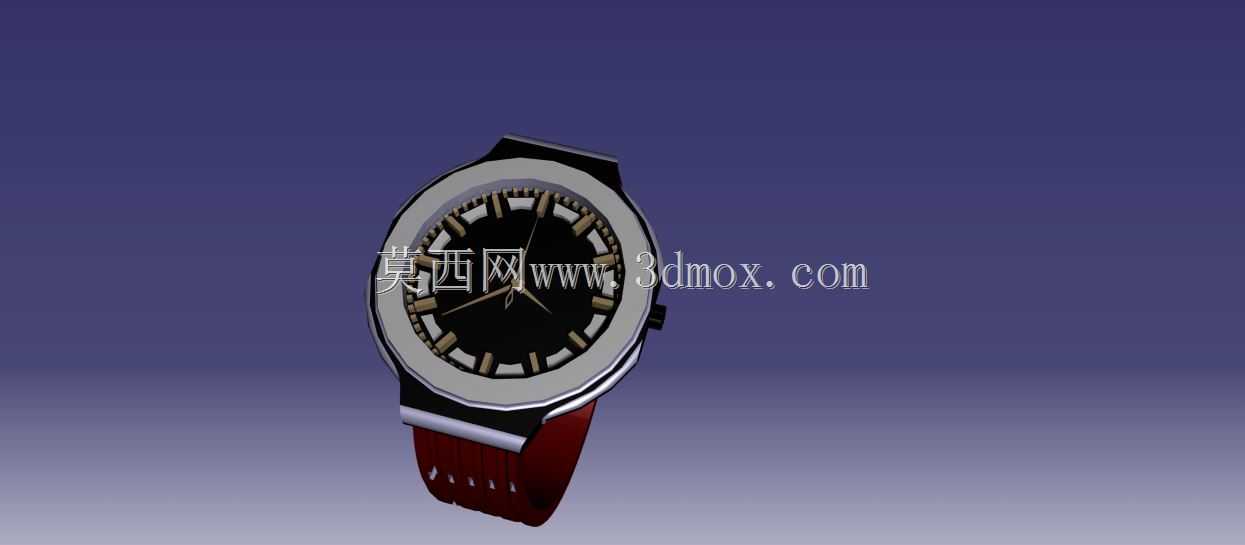

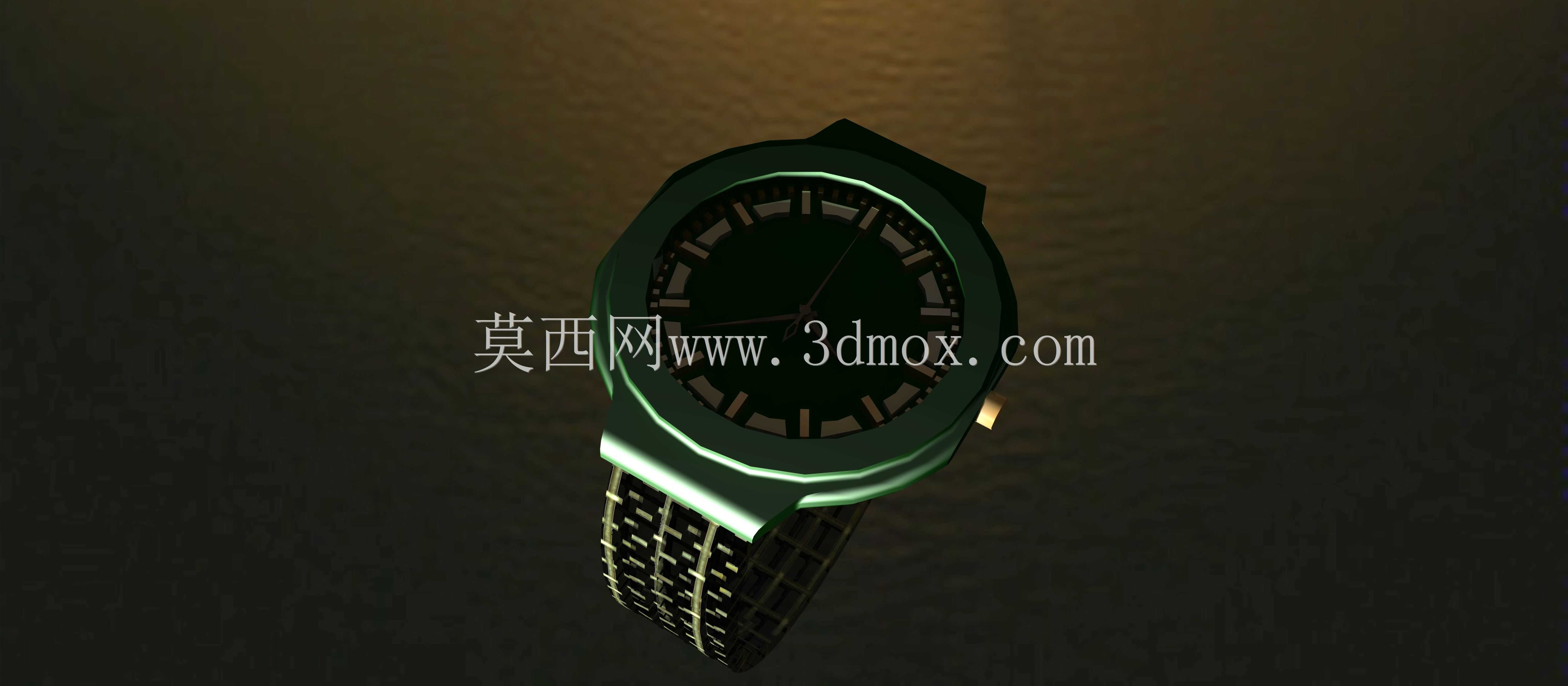

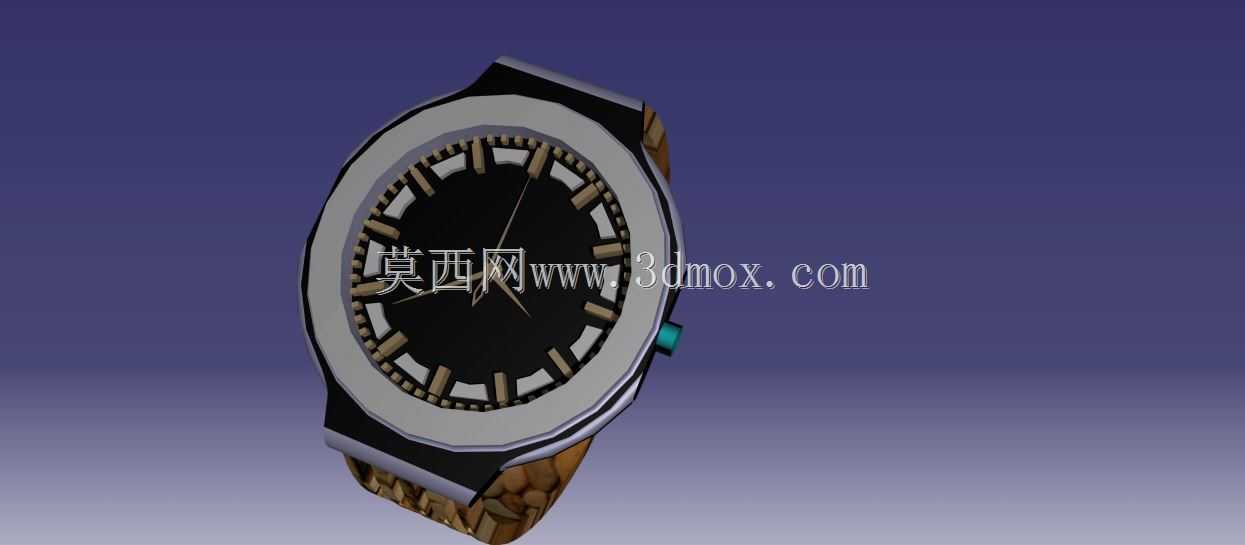

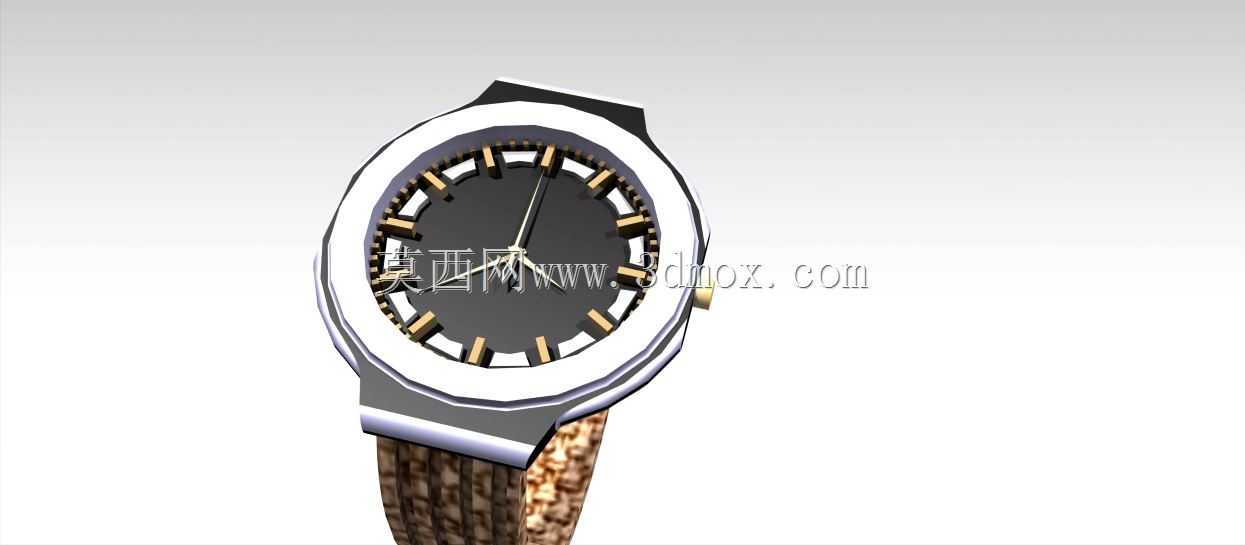

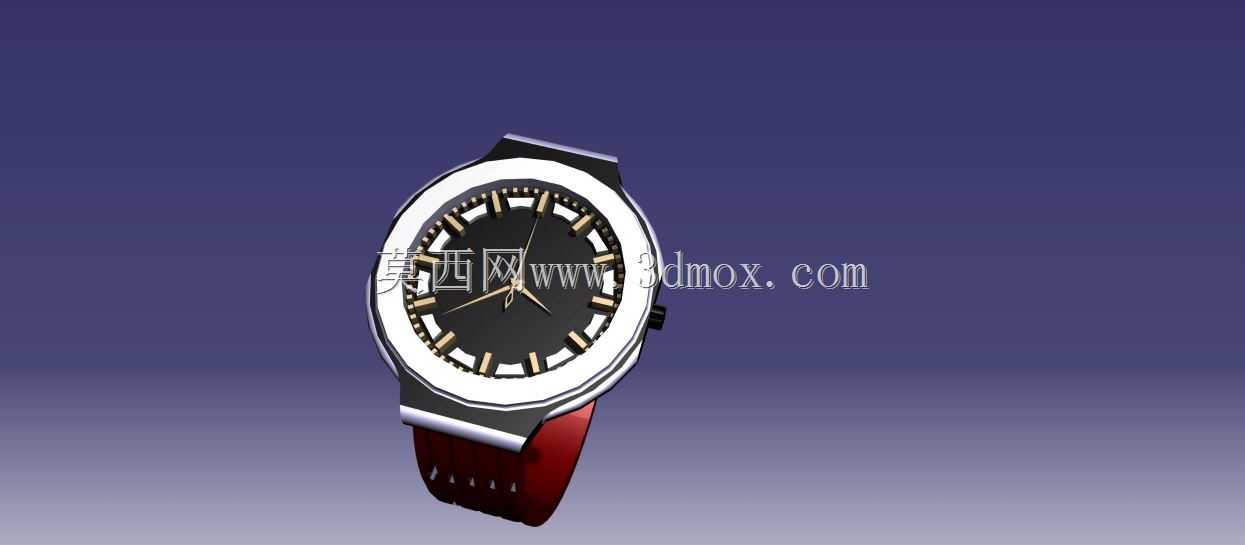

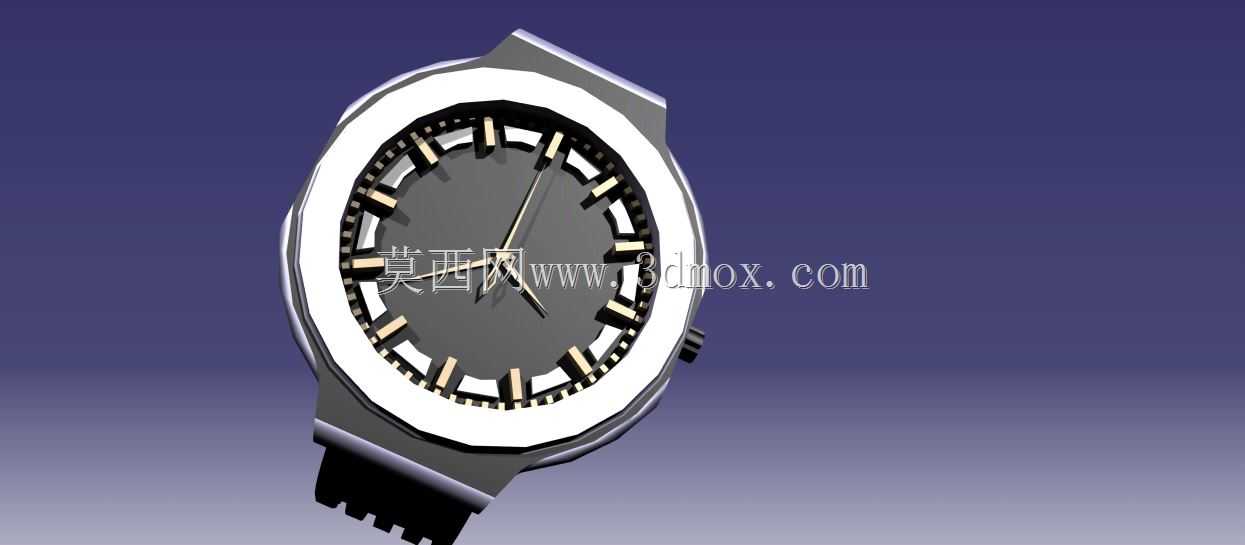

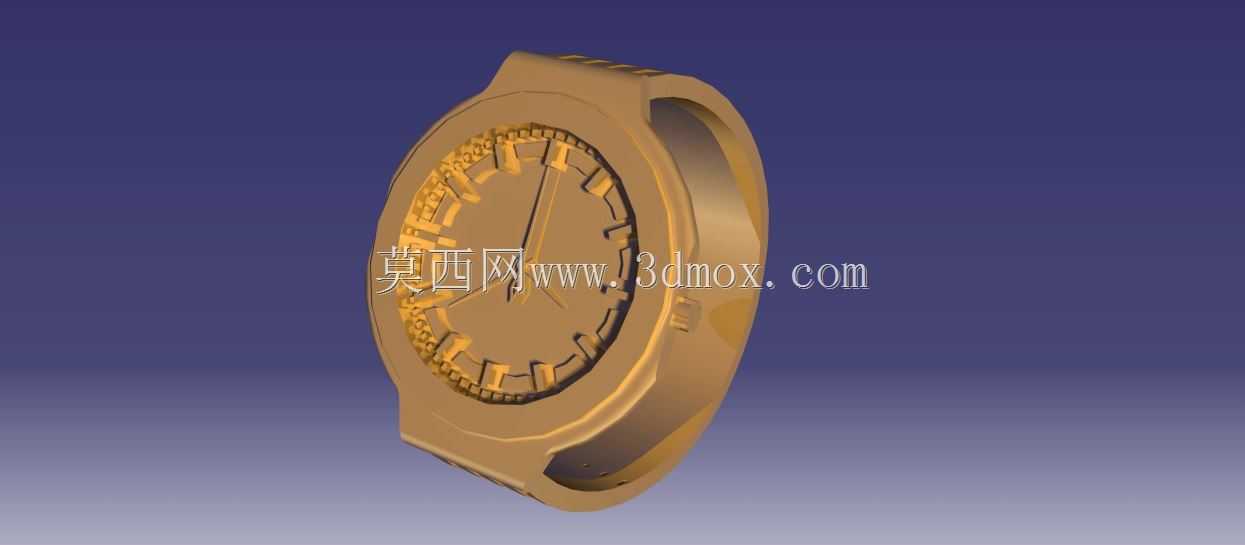

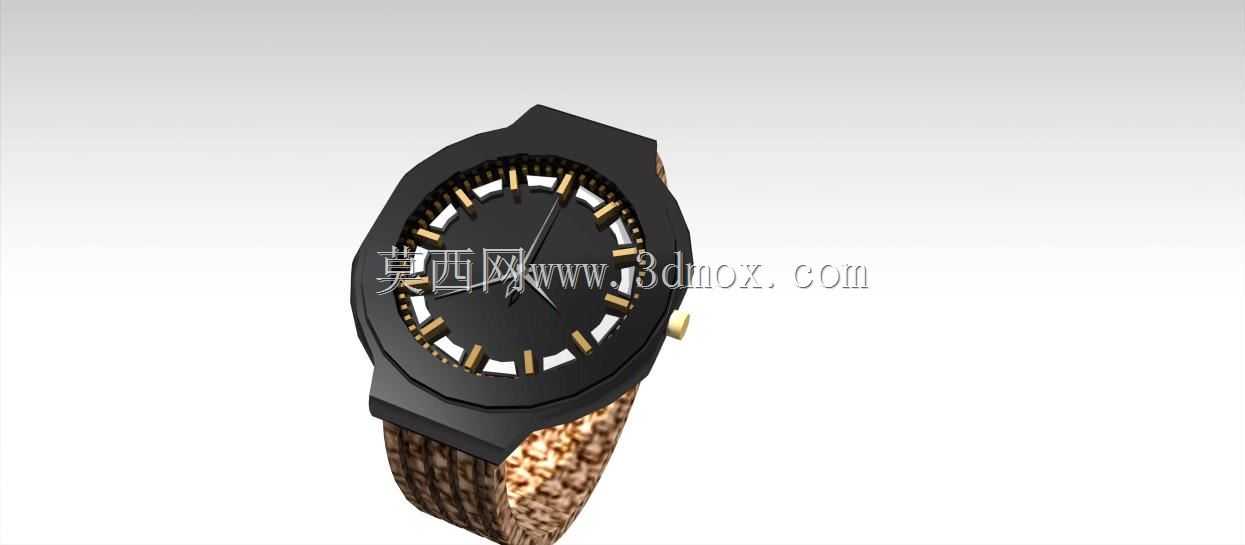

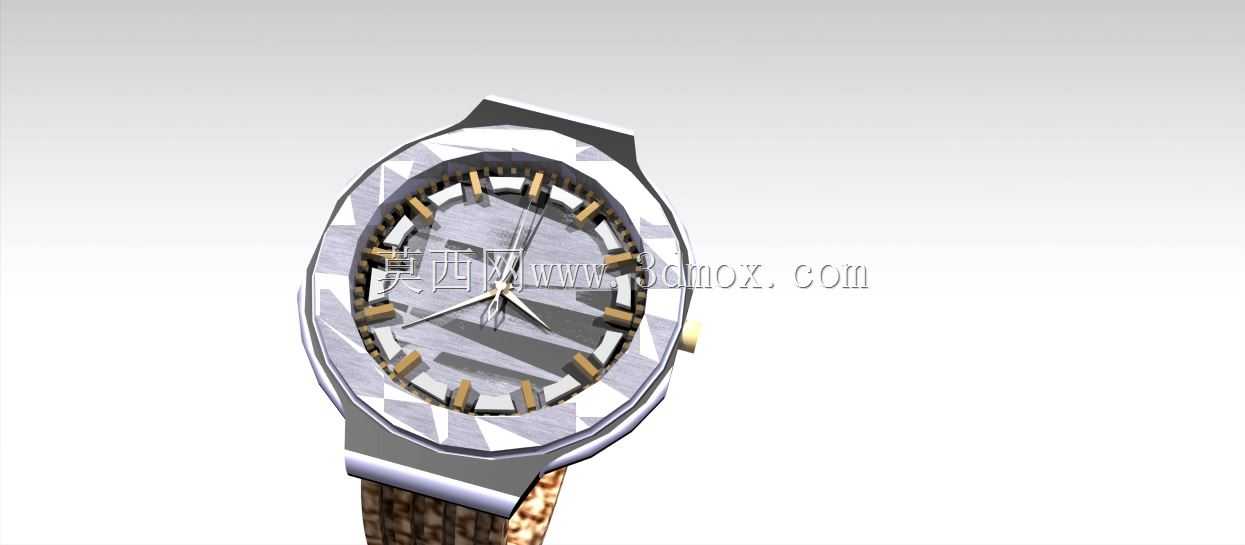

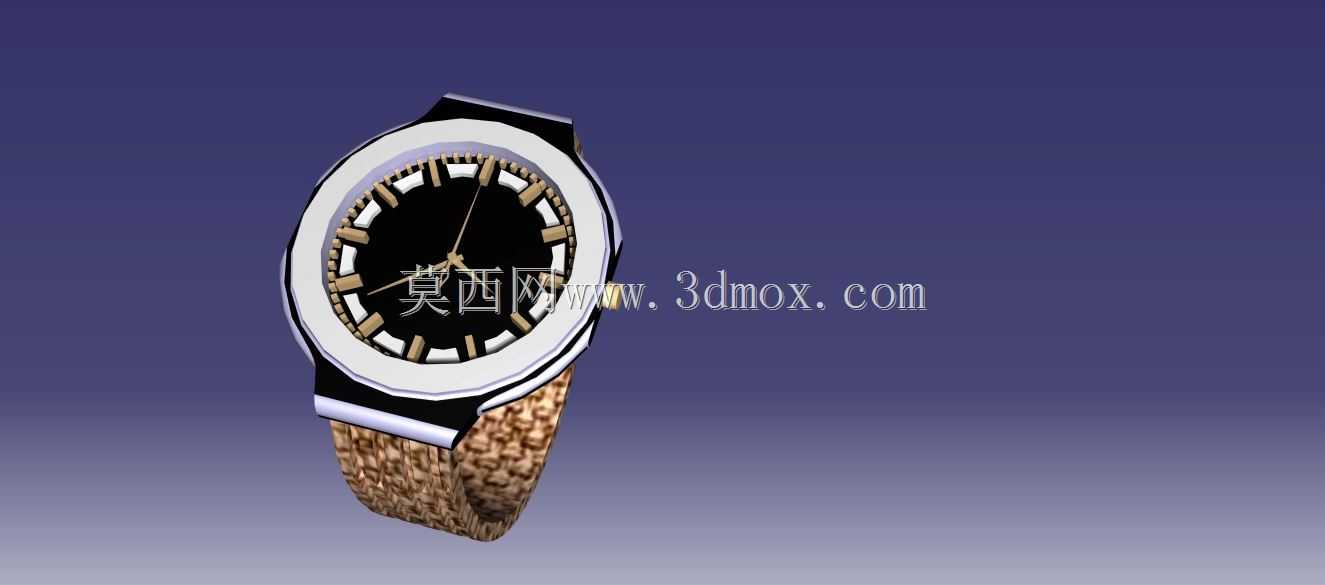

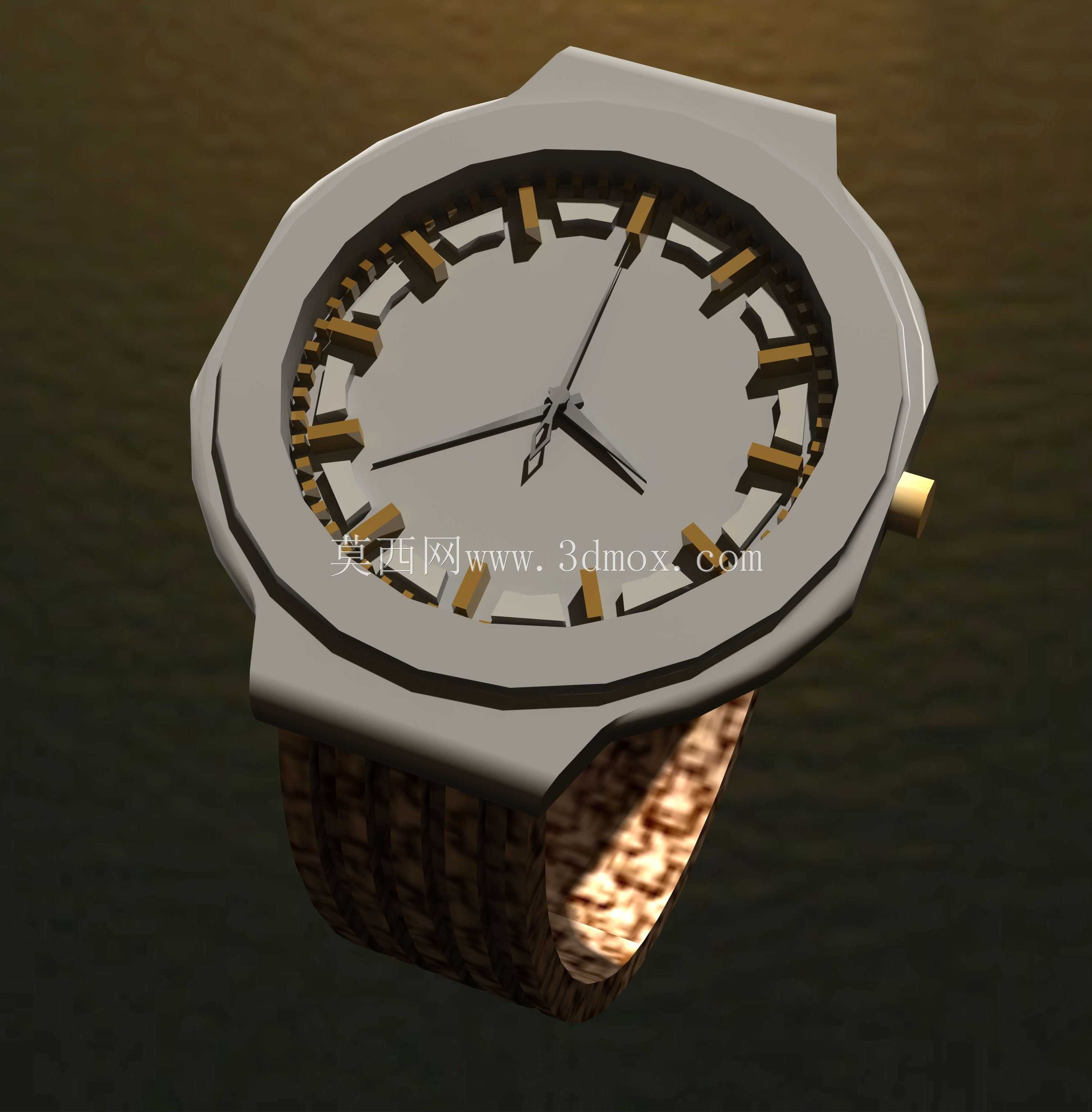

　　这款腕表的三维结构设计，首先围绕日常佩戴与运动场景的实际使用需求展开，表壳采用多边形切边造型，区别于常规圆形腕表的圆润轮廓，切边处做了微小倒角处理，既避免佩戴时剐蹭衣物皮肤，也能在光线照射下形成多面反光效果，提升外观辨识度。表圈采用齿状凸起结构，每一个齿位的间距经过反复调整，保证佩戴者在湿手或者戴薄手套操作时，也能通过指尖触感精准定位旋转位置，满足潜水、户外徒步等场景下的计时调校需求，齿状结构的根部做了R0.3的圆角过渡，避免长期使用后积留汗渍污垢，也减少应力集中导致的结构开裂风险。

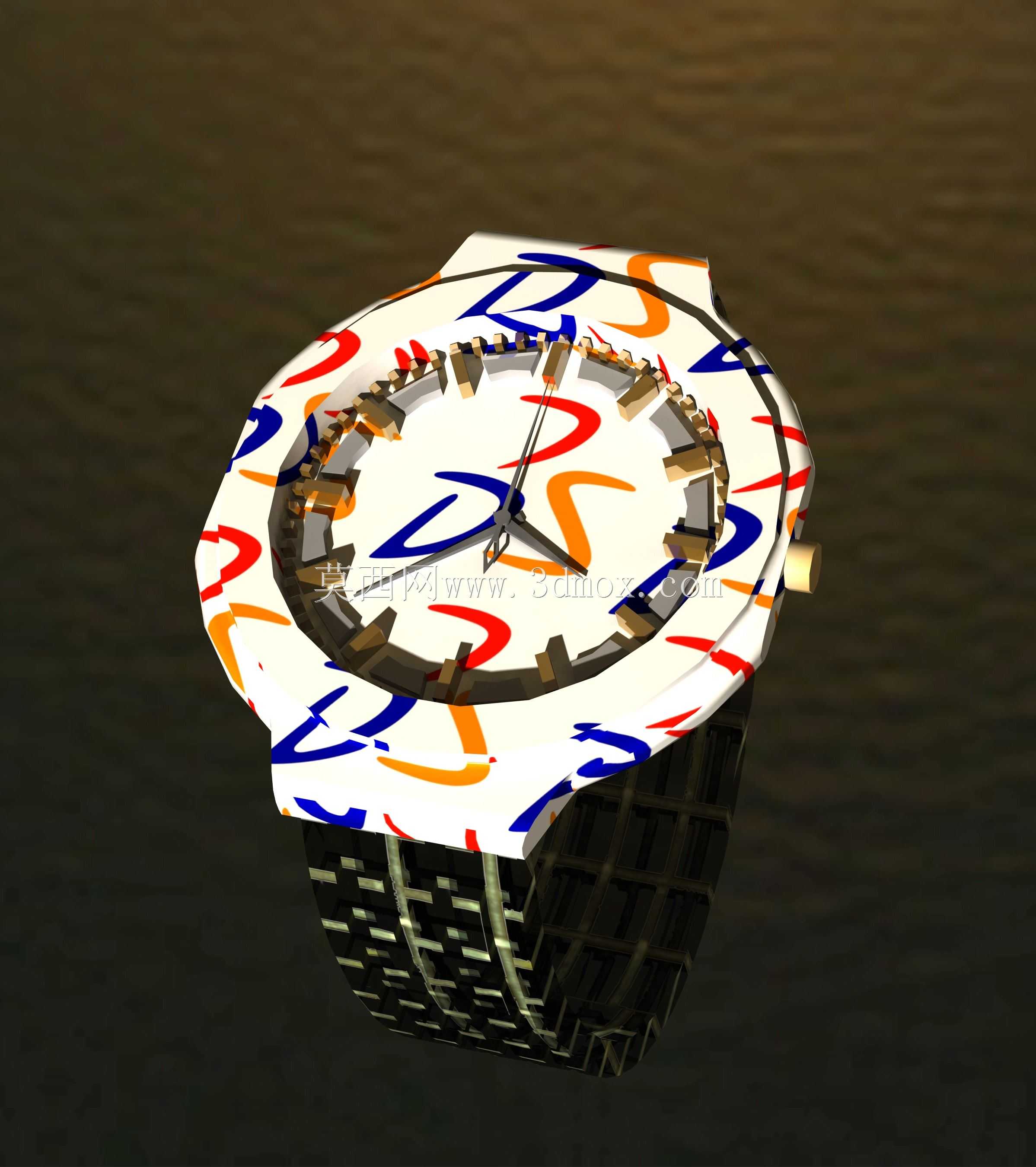

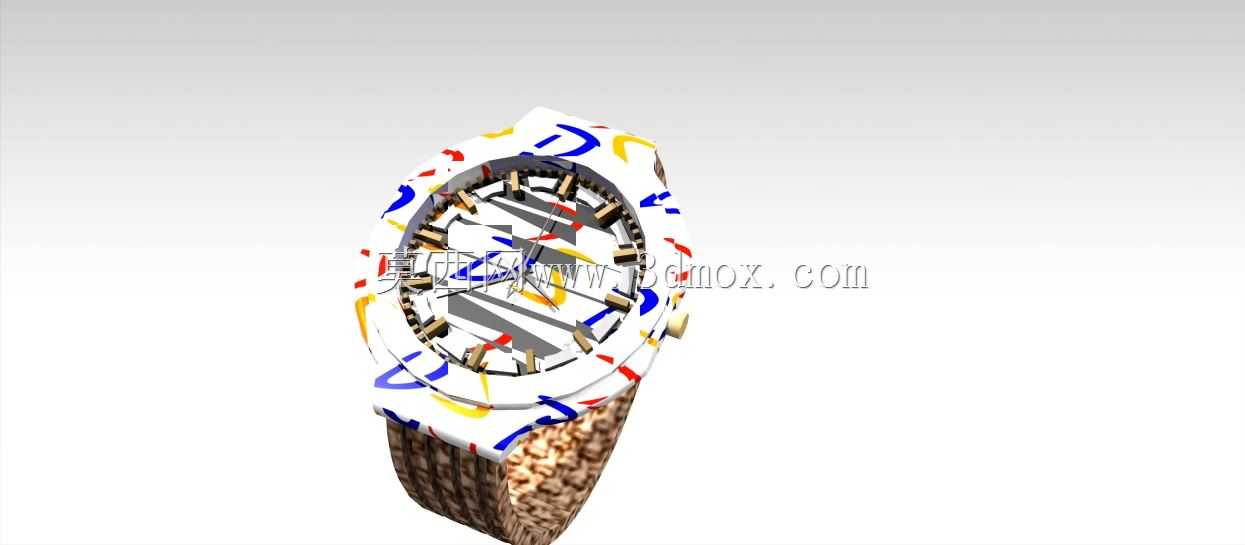

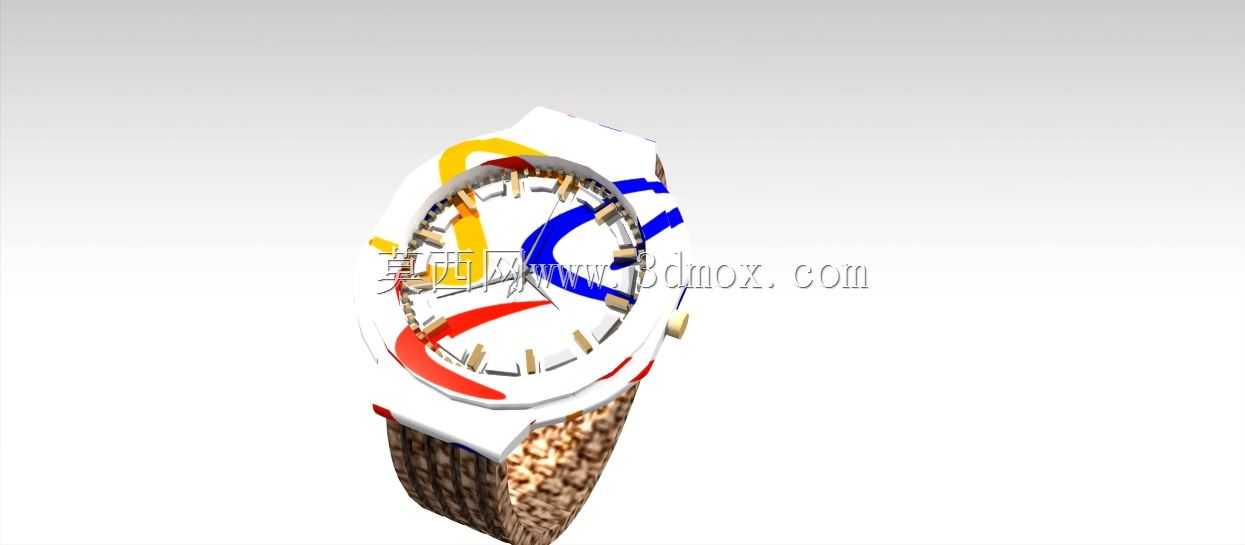

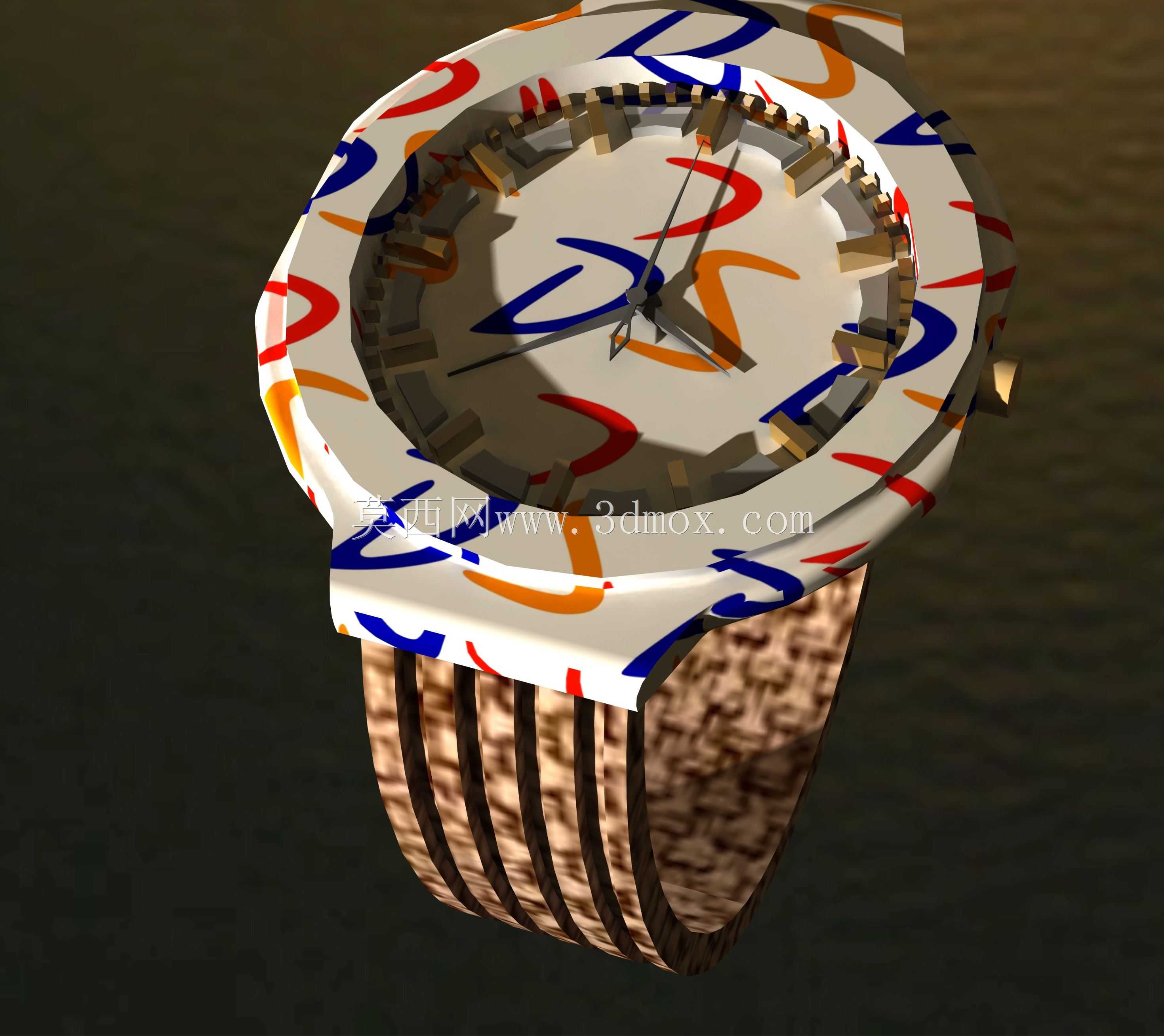

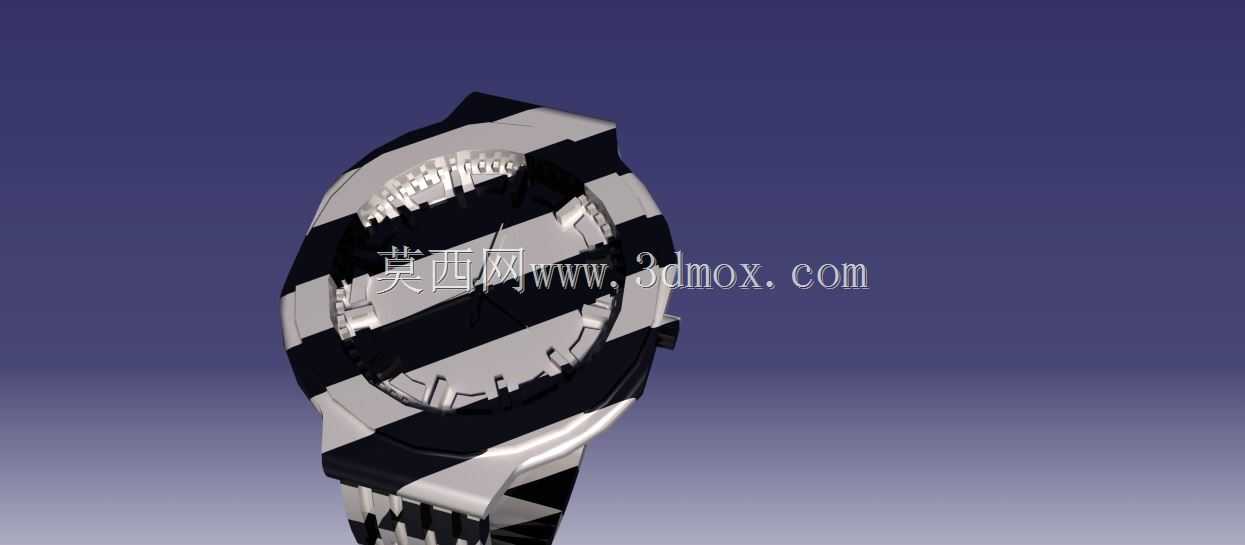

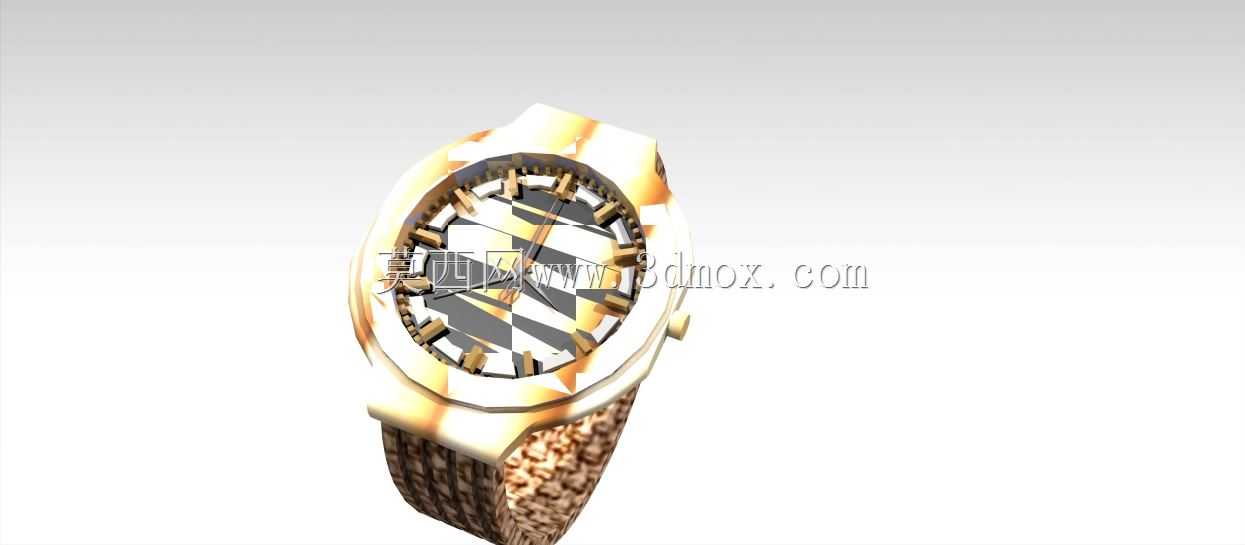

　　表盘部分的刻度采用内嵌式金属条钉设计，条钉边缘做了斜切处理，在弱光环境下也能通过边缘反光快速读取时间，指针采用中置三针结构，时针与分针的宽度差控制在0.8mm，秒针做了轻量化镂空处理，降低走时过程中的转动惯量，提升机芯运行稳定性。表盘表面的彩纹采用不规则流线型图案，覆盖表壳上表面与表圈衔接区域，图案的线条走向顺着表壳的切边轮廓延伸，没有出现图案断裂或者错位的情况，保证外观视觉的整体性。

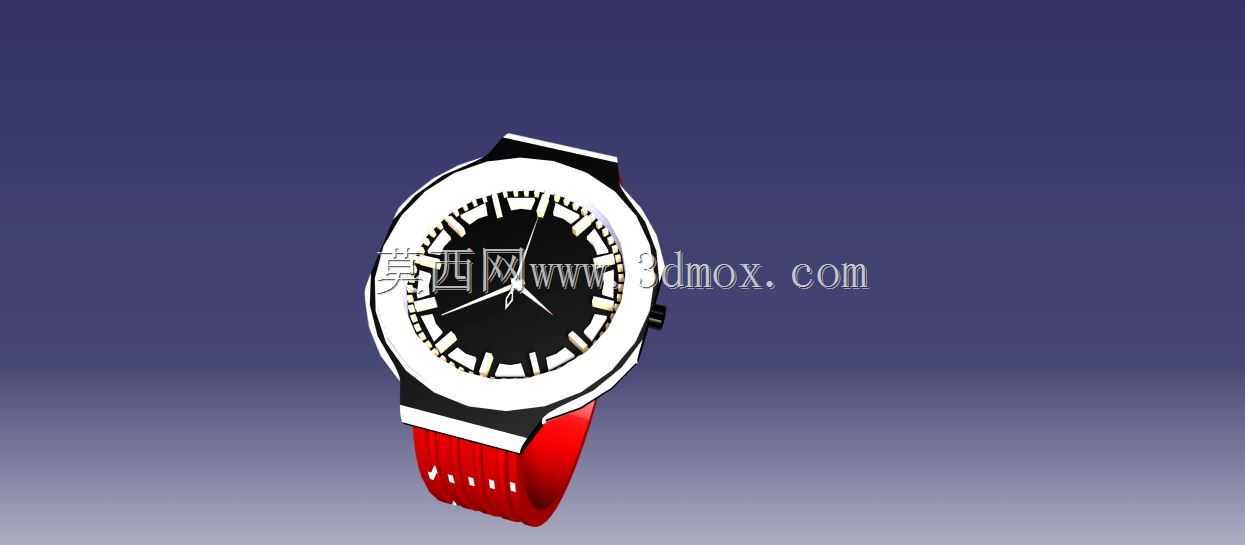

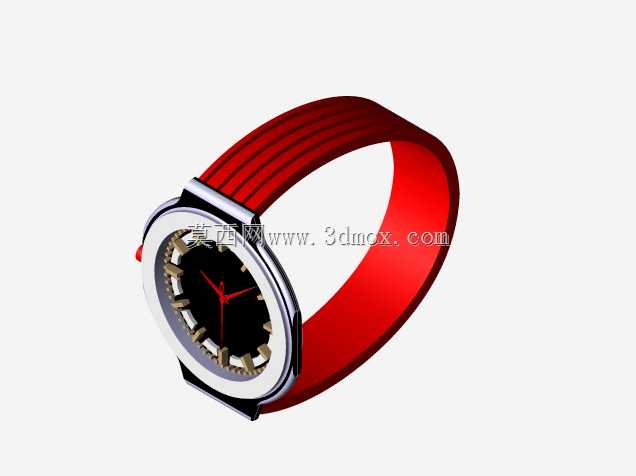

　　表冠设置在表壳3点钟位置，表冠表面做了防滑滚花处理，滚花的齿距为0.5mm，既保证调校时的摩擦力足够，也不会因为齿距过密导致硌手，表冠与表壳的衔接处做了防水台阶结构，配合内置的密封胶圈，可以满足日常洗手、淋雨场景下的防水需求，不需要额外加装表冠护肩，保持表壳整体轮廓的流畅性。表带采用橡胶材质的多段式结构，每一段表带的连接轴位置都做了沉孔设计，连接轴装入后不会突出表带表面，避免佩戴时卡压手腕，表带内侧做了横向导汗槽，槽深0.4mm，运动时产生的汗液可以顺着导汗槽快速排出，减少皮肤与表带的接触面积，提升长时间佩戴的舒适度。

　　从安装边界来看，表壳的最大外径控制在42mm，厚度为12mm，适配大多数成年男性的手腕尺寸，表耳的间距为20mm，可以通用市面上同规格的替换表带，不需要单独开模定制配件。表壳内部的腔体尺寸按照常规通用机芯的安装尺寸预留，机芯固定位的凸台高度为1.2mm，固定孔位的位置精度控制在0.05mm以内，保证机芯装入后不会出现晃动偏移，表盘与表镜的预留间隙为0.2mm，避免温度变化导致表镜形变挤压表盘造成指针卡滞。表镜采用蓝宝石玻璃的安装结构，表镜与表壳的配合处做了密封槽，槽内放置O型密封圈，装配时采用压合工艺固定，不需要额外打胶，方便后期维护更换。

　　设计过程中优先考虑了结构的可加工性，表壳的所有外表面都可以通过五轴CNC一次装夹加工完成，不需要二次翻面装夹，减少加工过程中的装夹误差，表壳的内部腔体采用铣削加工，内壁的粗糙度要求控制在Ra1.6，避免内部毛刺刮伤机芯或者排线。表圈的齿状结构采用滚齿加工后再做表面抛光处理，每个齿的形位公差控制在0.03mm，保证旋转时的手感均匀一致，没有卡顿或者松动的情况。表带的连接轴采用标准的生耳结构，生耳的直径为1.8mm，长度与表耳间距匹配，用户不需要专用工具就可以快速拆卸更换表带，降低日常维护的难度。

　　从实际使用场景出发，这款腕表的结构设计兼顾了日常通勤佩戴的外观需求与户外运动的实用需求，整体重量控制在120g以内，长时间佩戴不会给手腕造成额外负担，表壳的棱角处都做了钝化处理，即使运动过程中腕表磕碰在硬物上，也不会因为应力集中导致表壳崩裂，彩纹的表面处理采用覆膜转印工艺，图案层位于透明保护涂层下方，长期使用不会出现图案磨损脱落的情况，保持外观的完整性。
