国际象棋棋盘带棋子立体结构设计

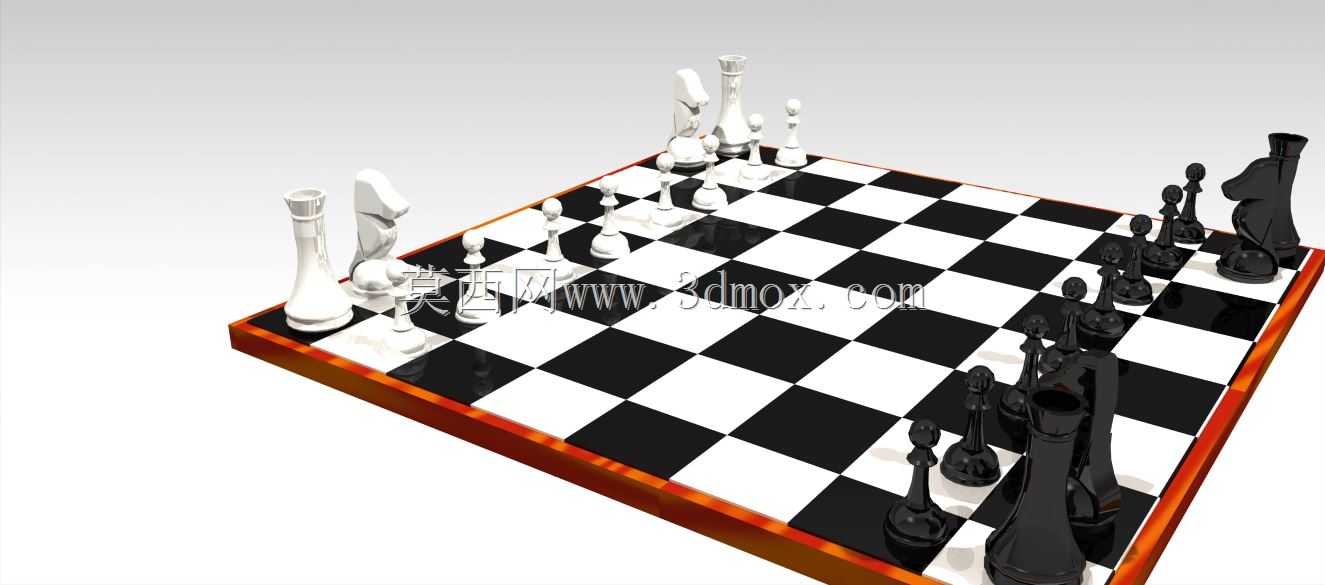

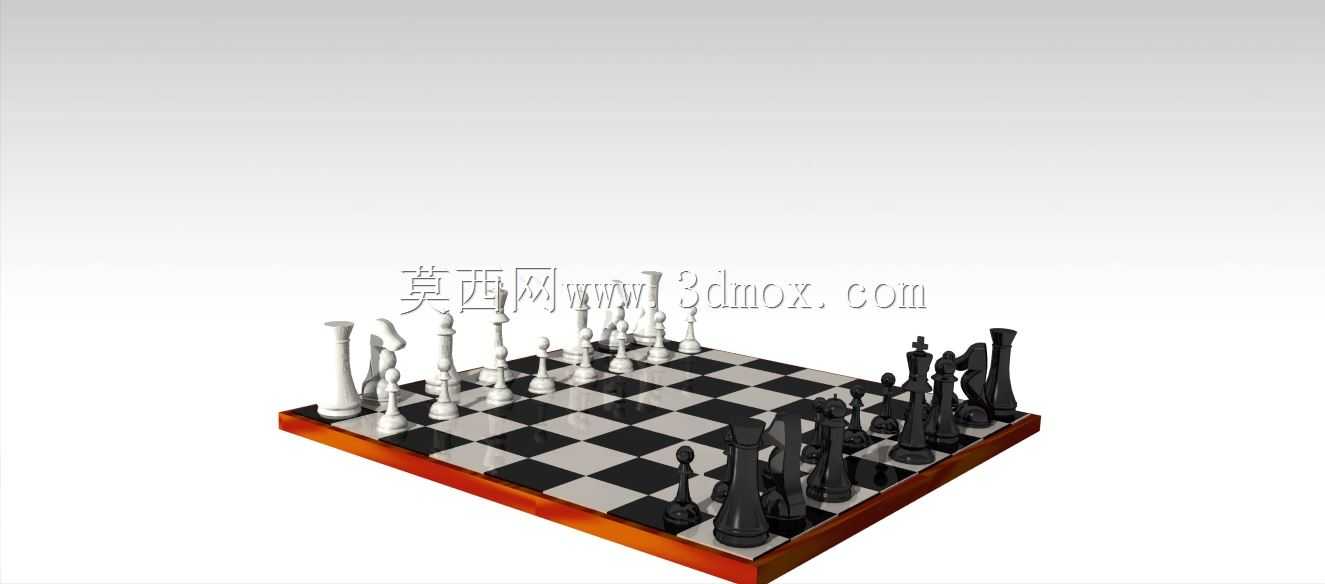

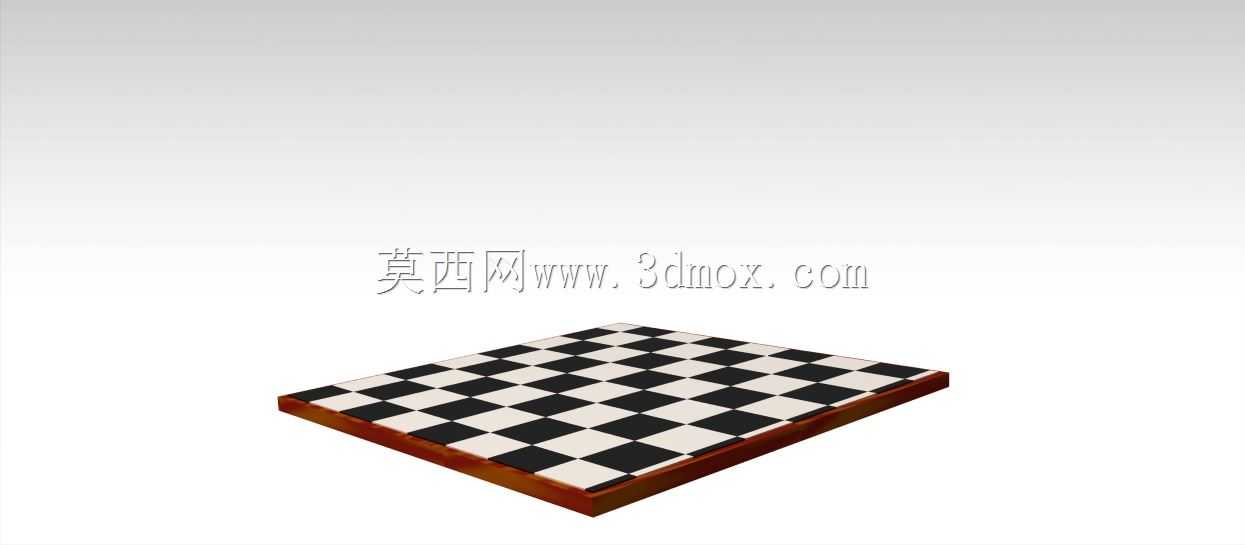

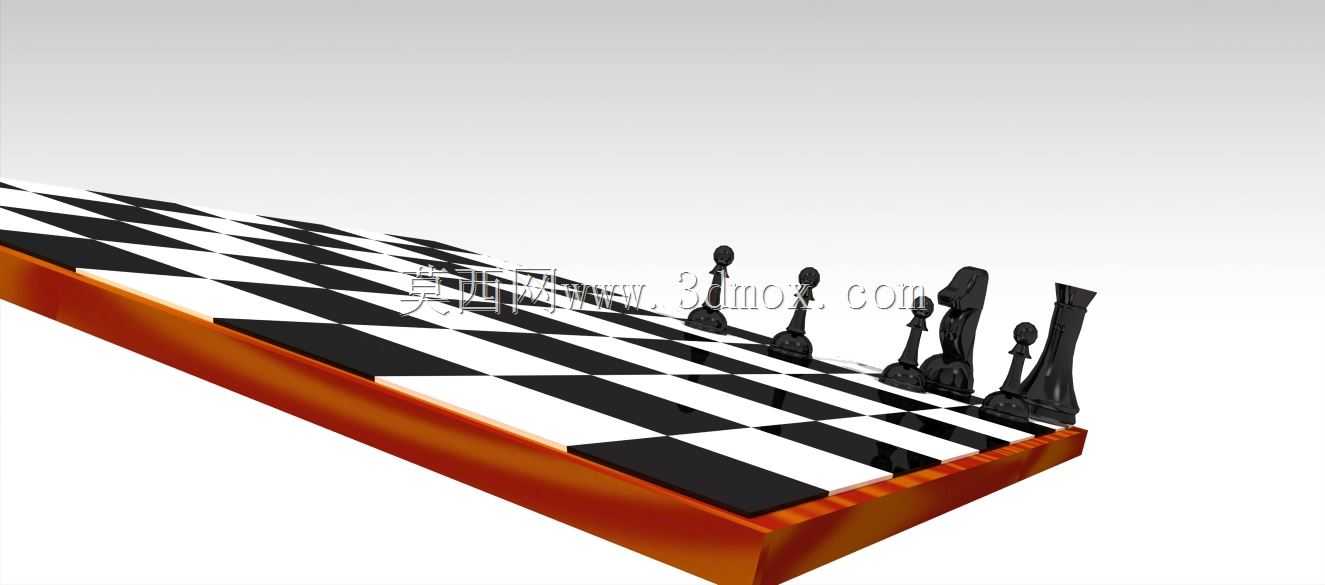

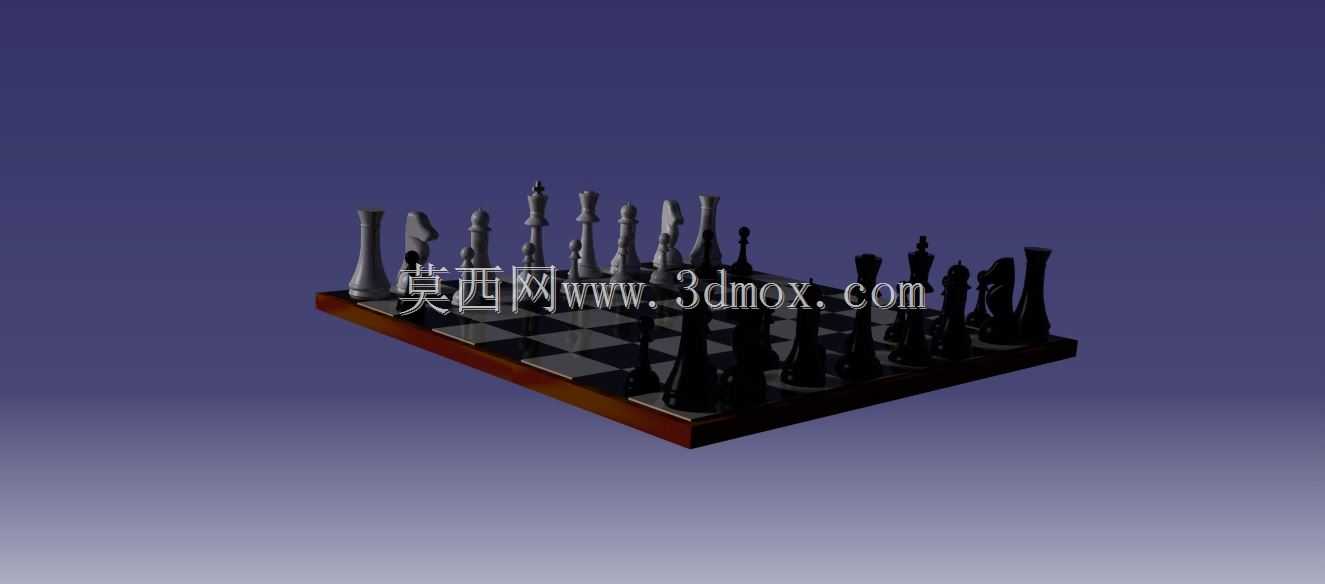

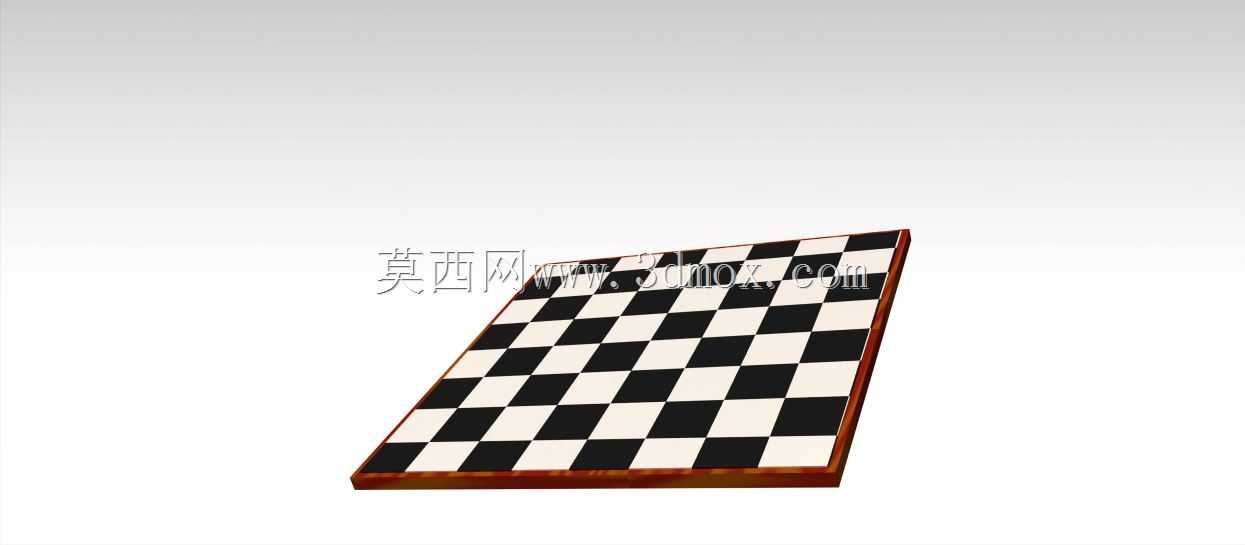

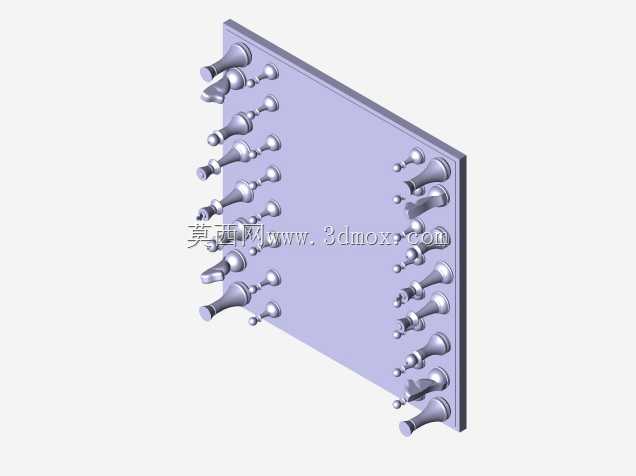

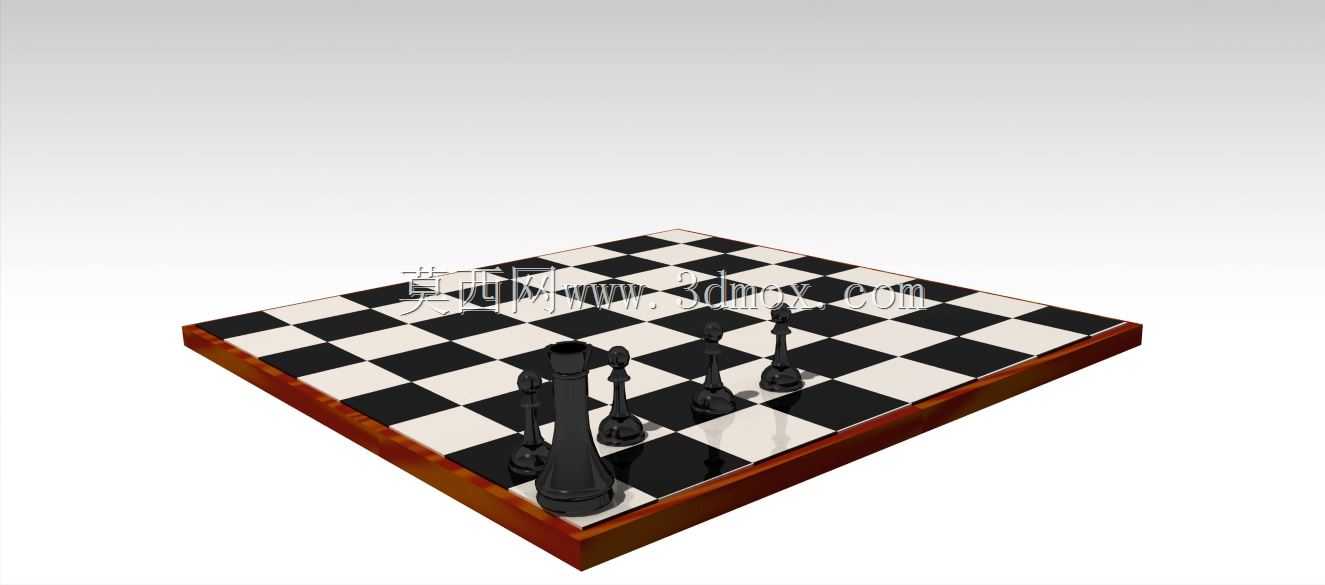

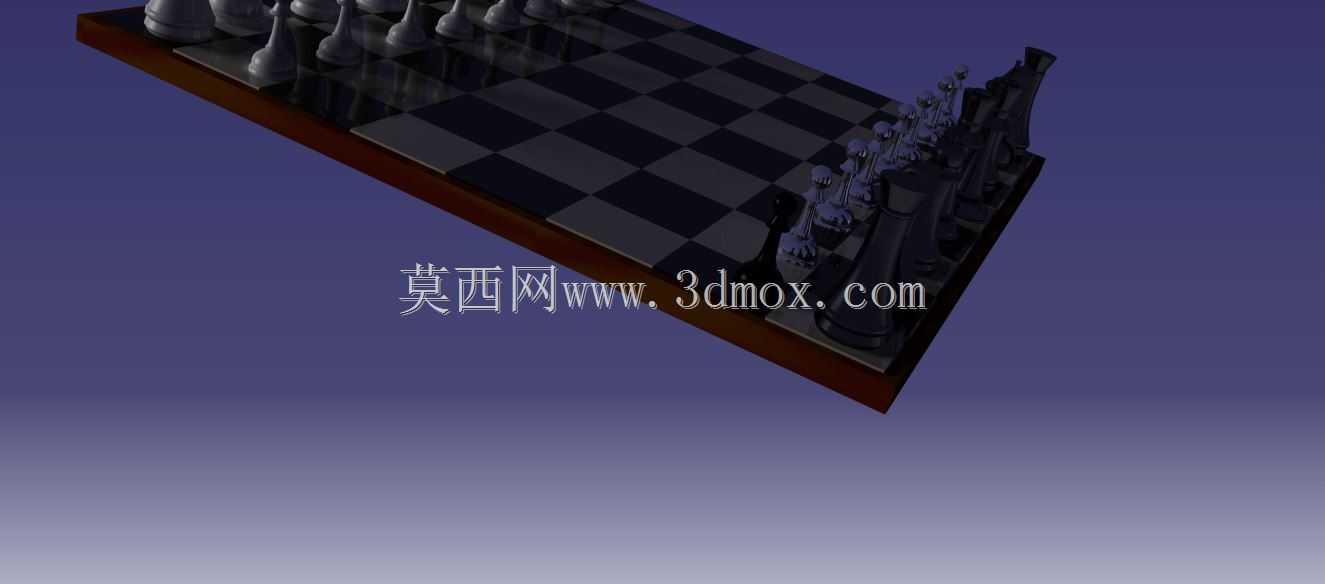

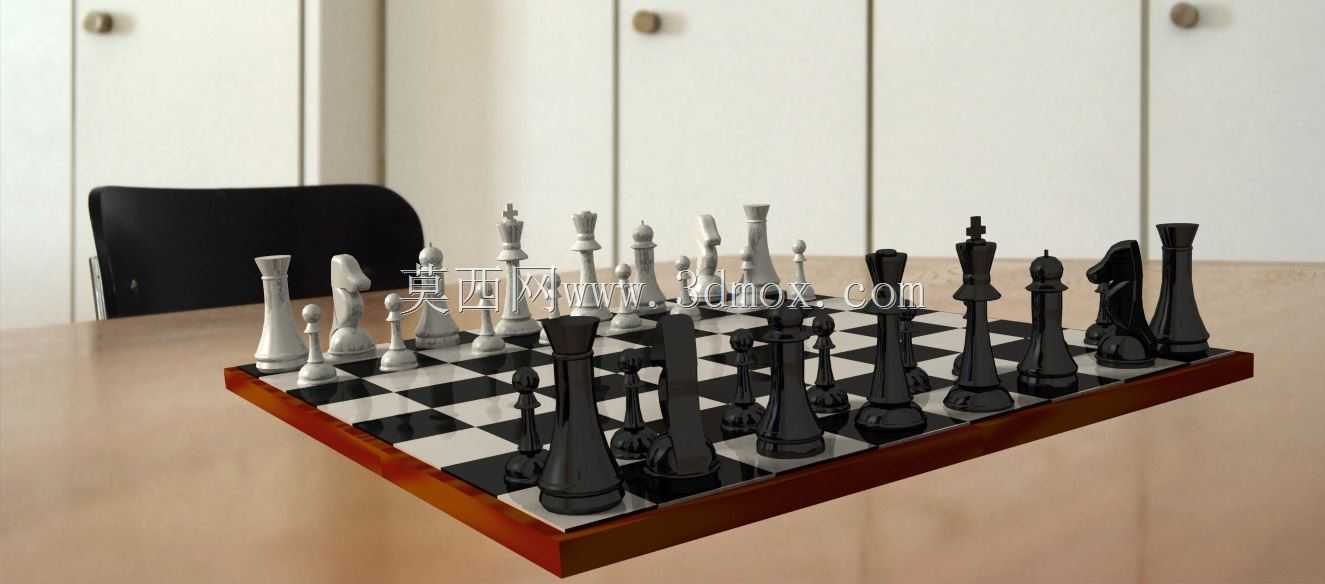

　　这套国际象棋棋具的三维结构设计，首先要考虑实际使用场景的适配性，日常桌面休闲对弈是核心应用场景，同时也可作为工艺摆件放置于办公、家居展示区域，因此结构设计同时兼顾使用功能性与外观展示性。棋盘主体采用边框内嵌棋格的结构，木质边框做了圆角过渡处理，避免日常挪动、使用过程中尖锐边角造成磕碰，边框的宽度设置为35mm，厚度22mm，既保证手持挪动时的握持受力面积，也不会因为边框过宽挤占棋格的有效使用空间。棋格部分采用黑白交替的方格拼接结构，单格尺寸严格按照国际标准竞赛规格设置为55mm见方，整套棋盘的外形总尺寸控制在480mm×480mm，适配常规家用书桌、会客茶几的摆放边界，放置时不会超出常规桌面的边缘，

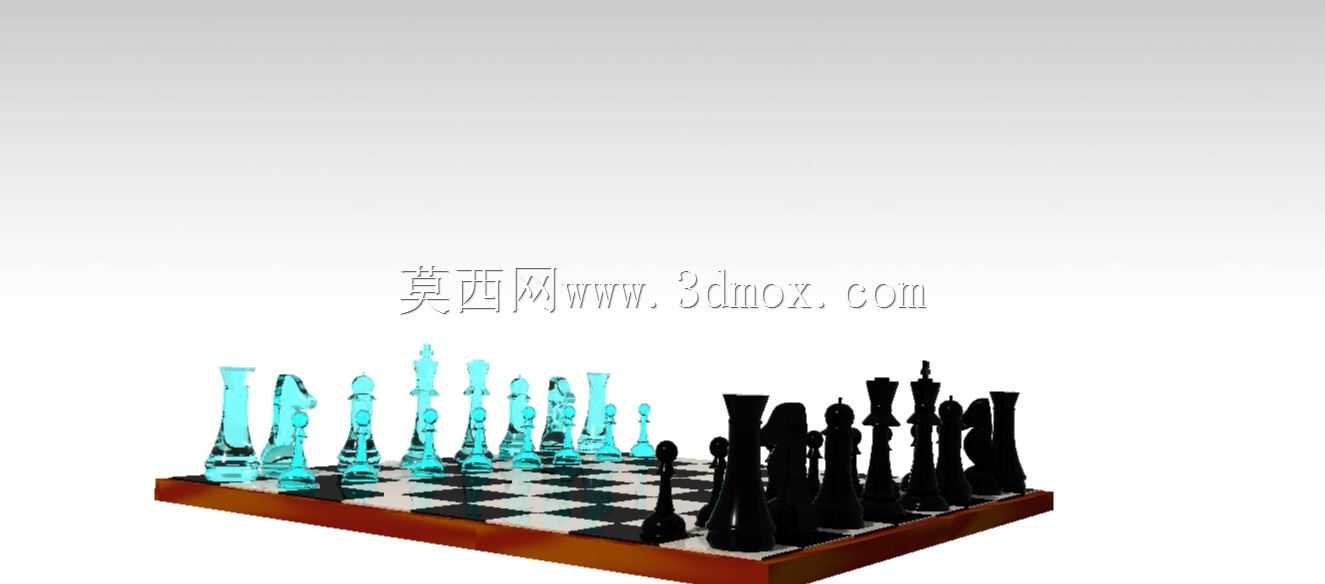

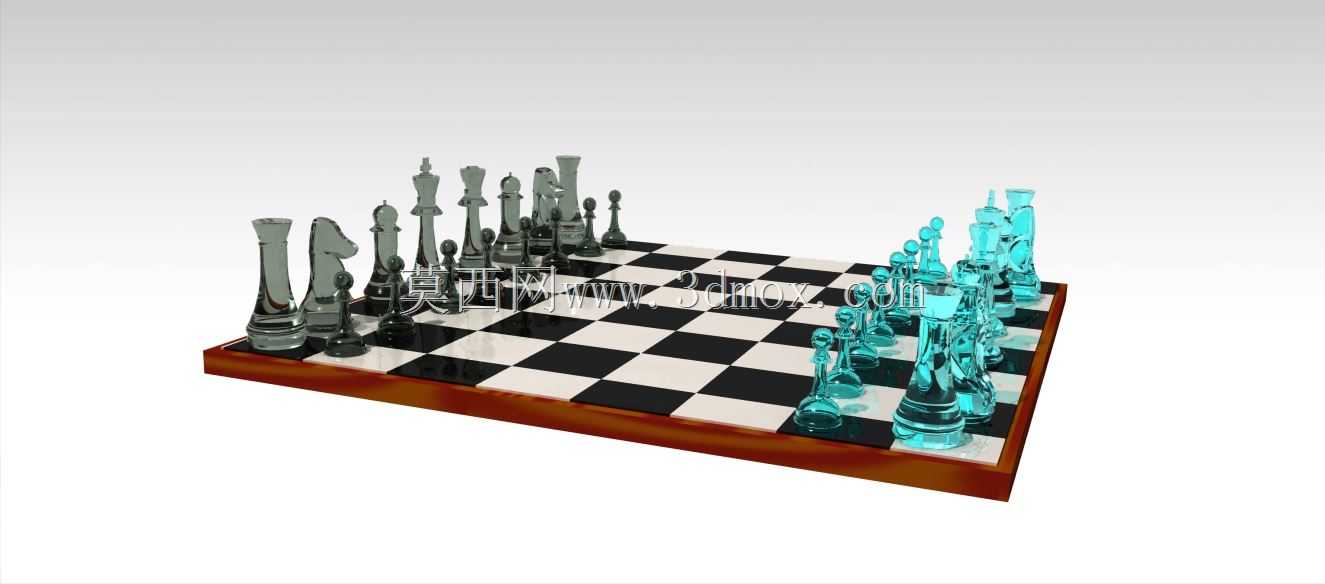

　　也不会因为尺寸过小导致对弈时棋子摆放局促。棋子部分分为两组不同视觉质感的结构设计，一组为半透深色玻璃质感，一组为半透青蓝色玻璃质感，所有棋子的底座直径统一控制在30mm以内，确保放置在单格棋格内时，不会与相邻格子的棋子产生干涉，棋子的重心全部集中在底座区域，底座做了加厚处理，降低整体重心高度，避免日常轻微触碰桌面时棋子倾倒。棋子的造型严格遵循国际象棋各角色的经典轮廓，王、后的顶部造型做了差异化的结构区分，兵的造型统一做了收腰处理，既还原传统棋子的识别特征，也在结构上减少了不必要的材料冗余。设计过程中，棋盘的棋格平面做了0.2mm的微凹处理，棋子放置时可以刚好嵌入微凹区域，避免棋子在棋盘表面滑动移位，

　　同时微凹的深度控制在不影响棋子挪动的范围内，对弈过程中推移棋子时不会产生明显的卡顿感。边框与棋格的连接采用嵌入式榫卯配合结构，不需要额外的紧固件即可完成组装，拼接缝隙控制在0.1mm以内，保证整体外观的平整性，同时也方便后期如果单个棋格出现磨损，可以单独拆卸更换，不需要整体报废整套棋盘。棋子的内部结构做了等壁厚处理，所有曲面位置的壁厚均匀控制在4mm，避免后续如果采用注塑、浇铸工艺加工时，出现壁厚不均导致的缩痕、应力集中问题，棋子的所有外边缘都做了R1.5的圆角倒钝处理，没有尖锐的棱边，日常拿取时不会划伤手部。考虑到展示场景的需求，棋子的曲面部分做了连续顺滑的G2曲率过渡，光线照射下可以形成均匀的反光效果，还原玻璃材质的通透质感，

　　同时曲面之间没有突兀的折角，避免加工时出现刀痕断点。整套结构的安装边界预留了10mm的底部垫高空间，棋盘底部可以粘贴防滑毛毡，放置在光滑桌面时不会打滑，也不会刮花桌面漆面。在结构校验阶段，重点核对了所有棋子的高度差，王的高度设置为95mm，兵的高度设置为50mm，不同角色的棋子高度差保持在合理区间，既保证视觉上的层级区分，也不会因为过高的棋子导致重心不稳。棋盘的整体重量控制在2.8kg左右，挪动时不会因为过轻产生飘动感，也不会因为过重导致单人挪动困难。棋子与棋格的配色采用高对比度的黑白与青蓝搭配，长时间对弈时不会产生视觉疲劳，同时半透的材质设计也让整套棋具具备装饰属性，闲置时摆放于桌面也可作为工艺陈设。
