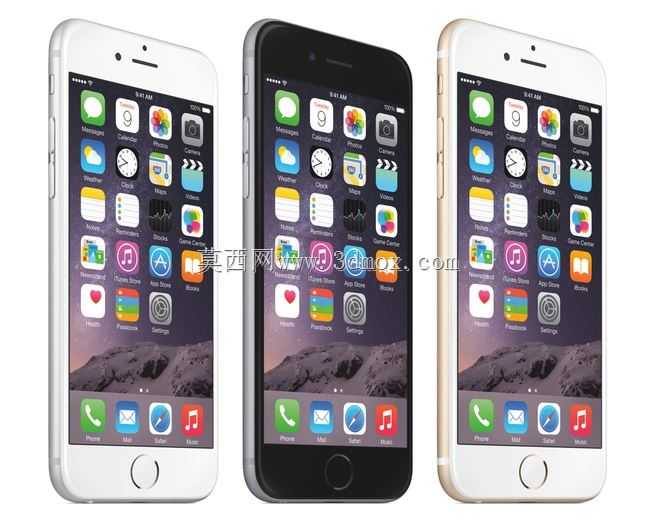

苹果iPhone6智能手机整机外观结构三维数模

　　这款iPhone6的三维数模完整还原了初代大屏iPhone的整机结构特征，建模过程中严格对照实物的装配逻辑拆分各个部件，从前面板玻璃、显示屏模组、中框金属壳体到后盖、侧边按键、摄像头装饰件、底部接口组件都做了独立的结构表达，没有做一体化的简化处理，能够直接用于消费电子领域的结构参考、周边配件设计适配工作。在日常的结构设计工作中，这类成熟量产机型的数模可以作为手持类消费电子的结构参考基准，比如做手机保护壳的结构设计时，可以直接提取中框的侧边弧度、按键开孔位置、摄像头凸台的尺寸边界，不需要反复对实物进行逆向扫描测量，能大幅缩短配件开发的前期测绘周期；做车载手机支架、桌面无线充这类适配类产品的时候，也可以直接导入数模做干涉检查，

　　验证夹持结构、充电对位结构的匹配度，避免开模后出现尺寸偏差导致的装配问题。从设计思路来看，这款机型首次在iPhone产品线中引入了大弧度的侧边过渡，摒弃了之前iPhone5s系列的直角中框设计，数模中完整还原了中框从前面板玻璃边缘向后盖方向的圆弧收边特征，这个R角的曲率是经过多轮握持手感验证的，建模时没有随意简化曲面连续性，整个侧边的G2连续曲面都做了精准还原，能够直观体现出当时苹果在手持设备人体工学上的设计考量。数模中也保留了整机的安装边界尺寸，整机的长宽厚比例、正面屏幕的黑边宽度、顶部听筒与前置摄像头的相对位置、底部扬声器开孔与Lightning接口的排布、侧边音量键与电源键的凸台高度都和实物保持一致，在做配套结构设计时，

　　可以直接提取这些安装基准面，比如做钢化膜的丝印边框定位时，可以直接对应前面板的可视区域边缘；做防尘塞类配件时，可以直接匹配3.5mm耳机孔与Lightning接口的内孔尺寸。另外数模中也体现了这款机型的内部堆叠的外部特征，比如后盖的上下天线注塑条的位置、摄像头凸台的突出高度与镜片直径、背面苹果logo的凹陷位置，这些细节对于做外观复刻类的结构设计、或者是教学场景下讲解消费电子的结构排布逻辑都有实际参考价值。不同于很多简化的外观模型，这款数模的各个部件之间的装配间隙都按照量产机型的公差标准做了预留，比如前面板和中框的配合间隙、按键和中框开孔的间隙都控制在量产合理范围内，在做结构公差分析的时候，

　　可以直接参考这个间隙设定来调整自己设计的产品的配合公差。对于刚接触消费电子结构设计的工程师来说，这款数模也可以作为曲面建模的练习参考，尤其是侧边大弧面和前后平面的过渡处理、摄像头凸台和后盖的曲面衔接、按键周边的倒角处理，都是手持消费电子建模中经常遇到的典型曲面特征，反复拆解练习这些特征的建模逻辑，能够快速提升消费电子类产品的曲面建模能力。在做产品展示类的动画制作时，这款数模也可以直接导入渲染环境中，各个部件的拆分结构能够支持爆炸图动画、装配流程演示动画的制作，不需要再额外拆分部件。
