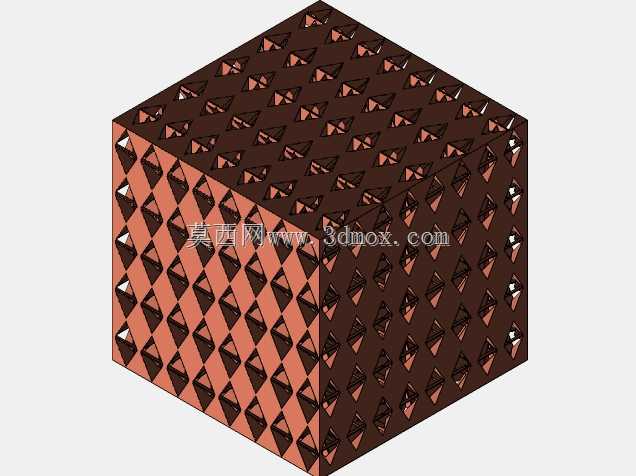

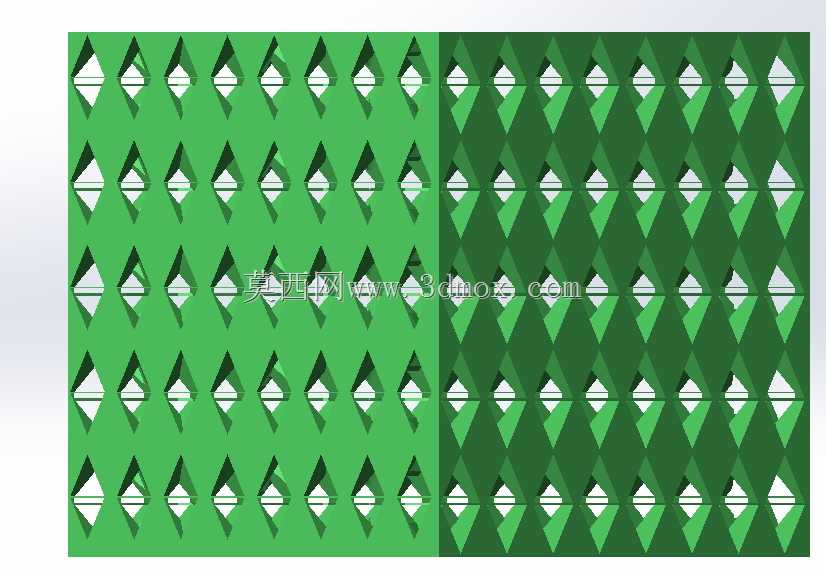

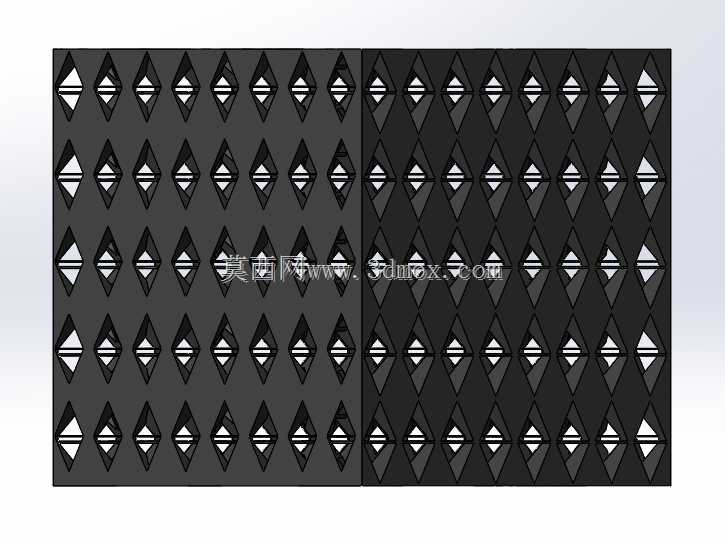

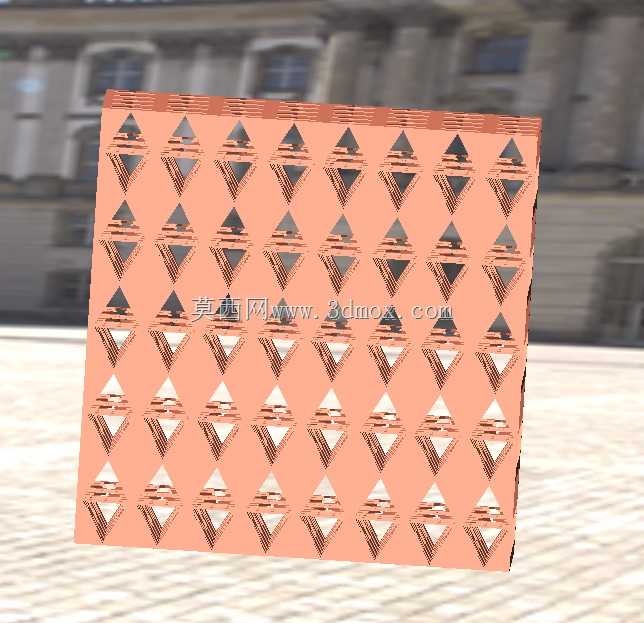

矩形镂空立方晶格多孔结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:516262
  • 矩形镂空立方晶格多孔结构设计
  • 矩形镂空立方晶格多孔结构设计
  • 矩形镂空立方晶格多孔结构设计
  • 矩形镂空立方晶格多孔结构设计

  这类矩形格子构成的立方晶格多孔结构,在轻量化承载场景中有着极高的应用价值,最早这类结构的工程化应用起源于航空航天领域的非主承力舱段填充,随着增材制造工艺的成熟,现在已经逐步下沉到工业自动化设备的减震安装座、医疗骨科植入物的骨长入结构、新能源电池包的缓冲支撑骨架等多个细分场景。从结构设计逻辑来看,这类周期性排布的矩形晶格,区别于传统蜂窝的六边形拓扑、菱形晶格的斜向受力特性,其正交方向的筋条排布完全匹配直角坐标系下的载荷传递路径,在三个轴向的正压力作用下,筋条的受力形式以轴向压载为主,不会出现斜向筋条常见的附加弯矩,同等孔隙率下的轴向抗压刚度比同密度的随机多孔结构高出40%以上,非常适合用于承受垂直方向恒定静载的支撑部位。

  在实际设计过程中,这类晶格的单胞尺寸需要严格匹配安装边界的最小尺寸,通常单胞边长控制在整体结构最小壁厚的3-5倍区间,避免单胞尺寸过大导致结构表面出现过大的镂空缺口,影响与外部连接件的贴合精度;如果用于流体换热场景,单胞的筋条厚度需要根据流阻要求调整,筋条过厚会大幅提升流体穿过晶格的阻力,过薄则会在长期流体冲刷下出现筋条断裂失效。从安装适配性来看,这类立方晶格结构的外轮廓可以根据安装空间做任意裁剪,不同于传统机加工的实体结构需要预留整块加工余量,晶格结构在设计阶段就可以直接将安装面的连接孔位、定位凸台做一体化成型,外轮廓的尺寸公差可以通过增材制造的工艺参数控制在±0.1mm以内,完全满足通用机械零部件的装配精度要求。在功能特性层面,

  这类矩形晶格除了基础的承载减重作用,还可以根据使用场景调整筋条的截面形状,比如用于减震场景时,可以将筋条设计为带微小弧度的变截面形式,让结构在受到冲击载荷时通过筋条的微小形变吸收冲击能量,其阻尼特性比同重量的实体橡胶减震块更稳定,不会出现橡胶材料常见的老化、温度适应性差的问题;用于换热场景时,镂空的格子结构可以大幅提升结构的比表面积,让换热介质在晶格内部形成大量微小湍流,换热效率比同体积的实体散热翅片提升两倍以上。设计这类结构时需要特别注意边界层的处理,结构最外层的晶格需要做0.5-1mm厚度的实体蒙皮过渡,避免边缘位置的单胞筋条直接暴露在外,在运输、装配过程中出现磕碰断裂;如果是用于焊接安装的场景,

  安装面位置需要预留至少2mm厚度的实体焊接边,保证焊接时的熔深足够,不会出现焊穿晶格内部空隙的问题。从受力失效形式来看,这类正交排布的矩形晶格在过载时的失效模式是逐层压溃,不会出现整体结构的瞬间脆性断裂,在安全冗余要求较高的承载场景中,这种渐进式的失效过程可以给设备运维留出足够的故障反应时间,避免突发结构断裂造成的设备损坏或安全事故。不同于不规则的仿生多孔结构,这类矩形晶格的建模逻辑非常规整,所有筋条的参数都可以通过参数化驱动调整,在设计迭代过程中只需要修改单胞尺寸、筋条厚度、整体外轮廓三个核心参数,就可以快速生成适配不同安装空间、不同载荷要求的结构件,不需要重复做大量的曲面建模工作,非常适合系列化产品的快速设计迭代。在实际选型应用中,如果是用于普通工业设备的轻量化支撑,选择60%孔隙率的晶格参数就可以兼顾减重比例和结构强度,整体重量比同尺寸的实体结构降低60%左右,刚度可以达到实体结构的70%以上,完全满足非主承力部位的使用要求;如果是用于冲击吸收场景,可以将孔隙率提升到80%,通过更稀疏的筋条排布获得更大的形变空间,提升冲击吸收效率。
