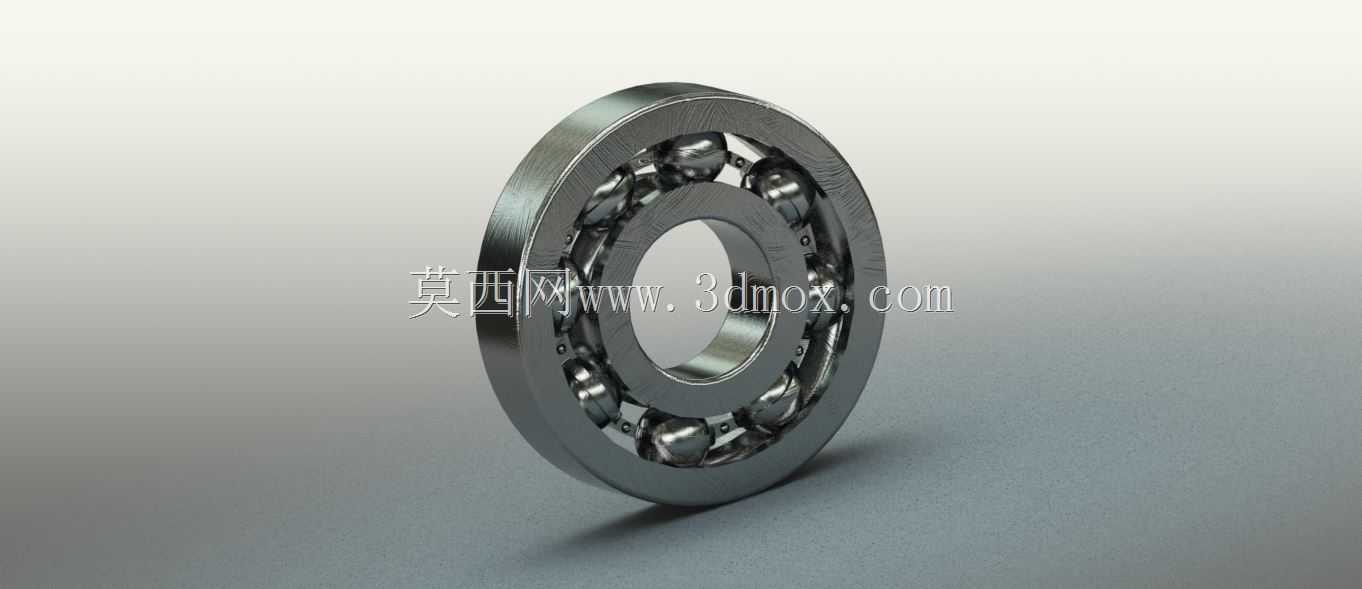

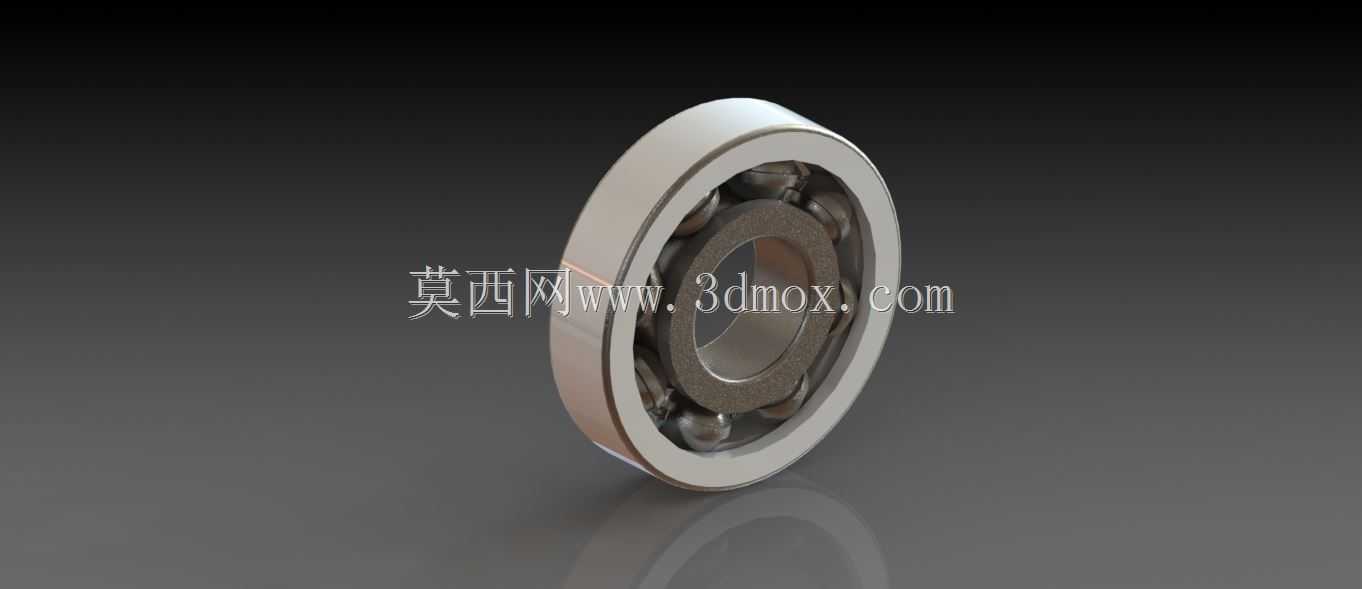

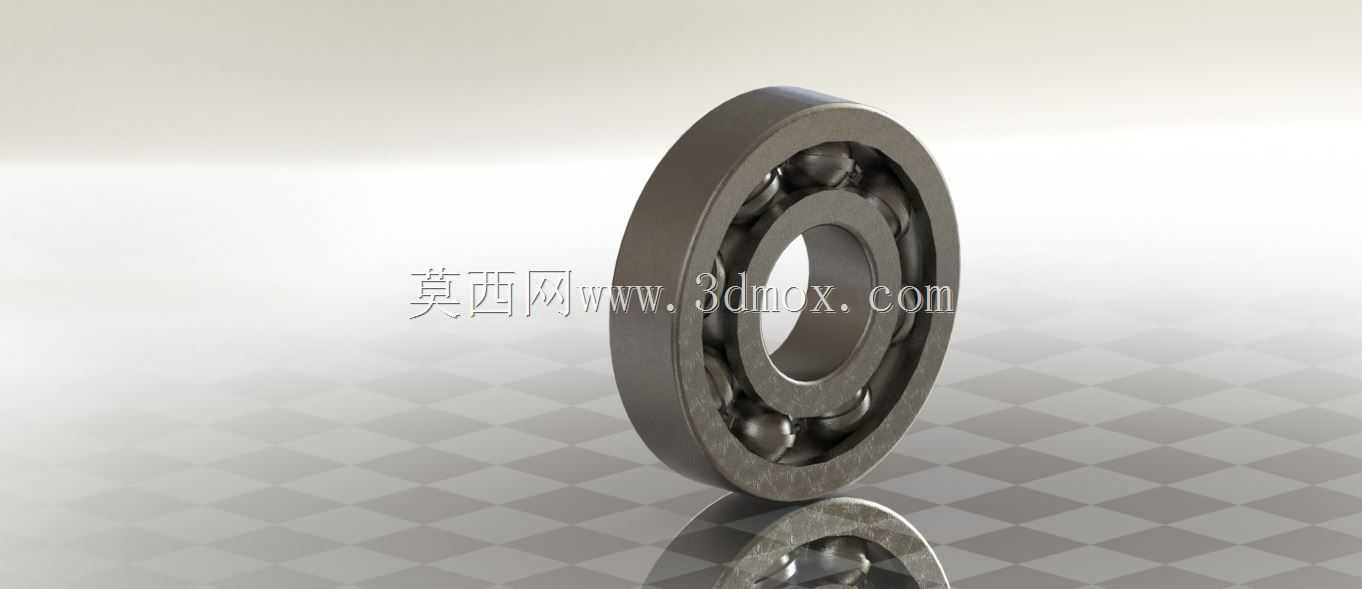

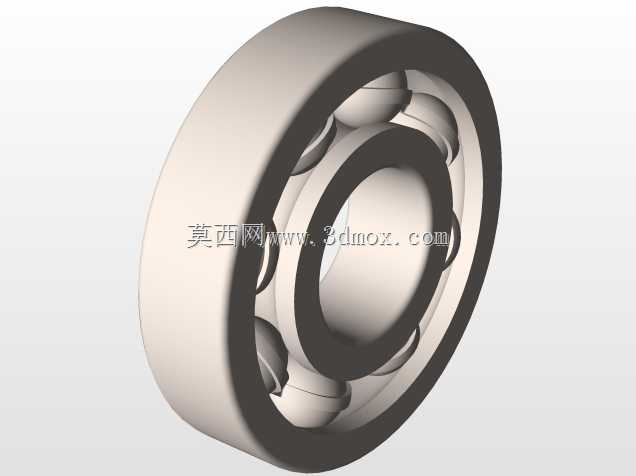

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，滚动轴承是绕不开的核心支撑构件，这款深沟球结构的滚珠轴承，是目前通用机械领域应用覆盖最广的轴承类型之一，从普通民用家电的电机转轴，到工业生产线的输送机辊筒，再到机床主轴的辅助支撑端、中小型减速器的输入输出轴定位，都能见到这类构件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时约束轴的径向与少量轴向窜动，保证轴系回转精度维持在设计允许的公差范围内。

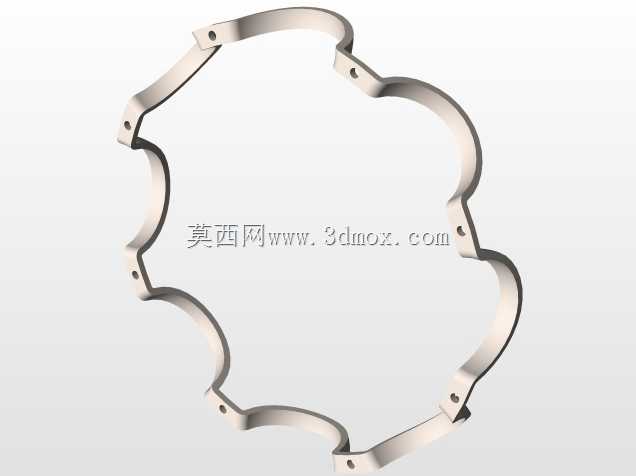

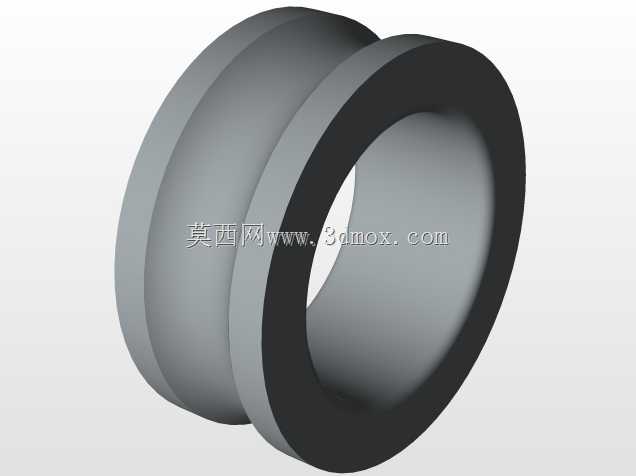

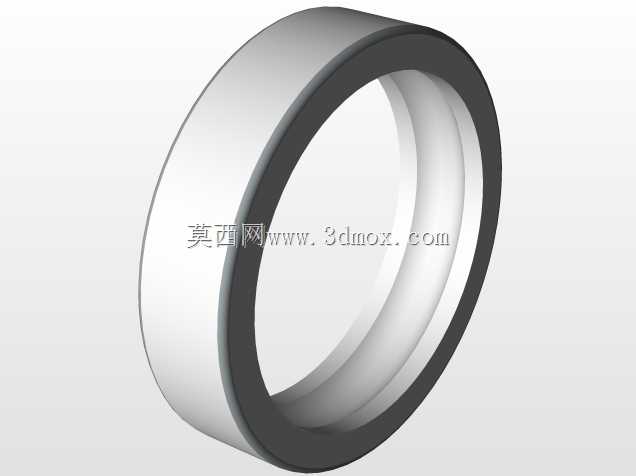

　　从结构设计逻辑来看，这款轴承采用最经典的深沟滚道构型，内圈与轴采用过盈配合实现周向与轴向定位，外圈与安装座孔采用过渡或小间隙配合，方便装配时的调整与拆卸。内外圈的滚道曲率半径略大于钢球直径，这个曲率差值是设计时需要反复校核的参数——差值过小会导致钢球与滚道的接触应力集中，运转时容易出现早期点蚀失效；差值过大则会增大轴承的径向游隙，降低轴系的支撑刚度，带来运转过程中的振动与噪声问题。保持架采用浪形冲压结构，将每颗钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与碰撞，同时保证钢球在运转过程中不会出现扎堆、卡滞的问题，维持整个滚动体阵列的运转稳定性。

　　实际选型与安装过程中，需要重点关注几个边界尺寸的匹配：首先是轴承的内径与配合轴颈的公差配合，通常根据载荷大小、转速高低选择k6、m6这类过渡或过盈配合等级，过盈量太大会导致内圈装配后涨大，挤压钢球导致预紧力过大，运转时温升过快；过盈量不足则会出现内圈与轴相对打滑的“跑内圈”故障，磨伤轴颈表面。其次是轴承外径与安装座孔的配合，通常选用H7、J7的公差带，兼顾定位精度与装拆便利性，避免外圈在座孔内出现周向滑动的“跑外圈”问题。轴承的宽度尺寸决定了安装时轴向定位台阶的高度，台阶高度不能超过轴承内外圈的倒角尺寸，否则会导致轴承安装不到位，端面无法与定位面贴实，影响轴系的轴向定位精度。

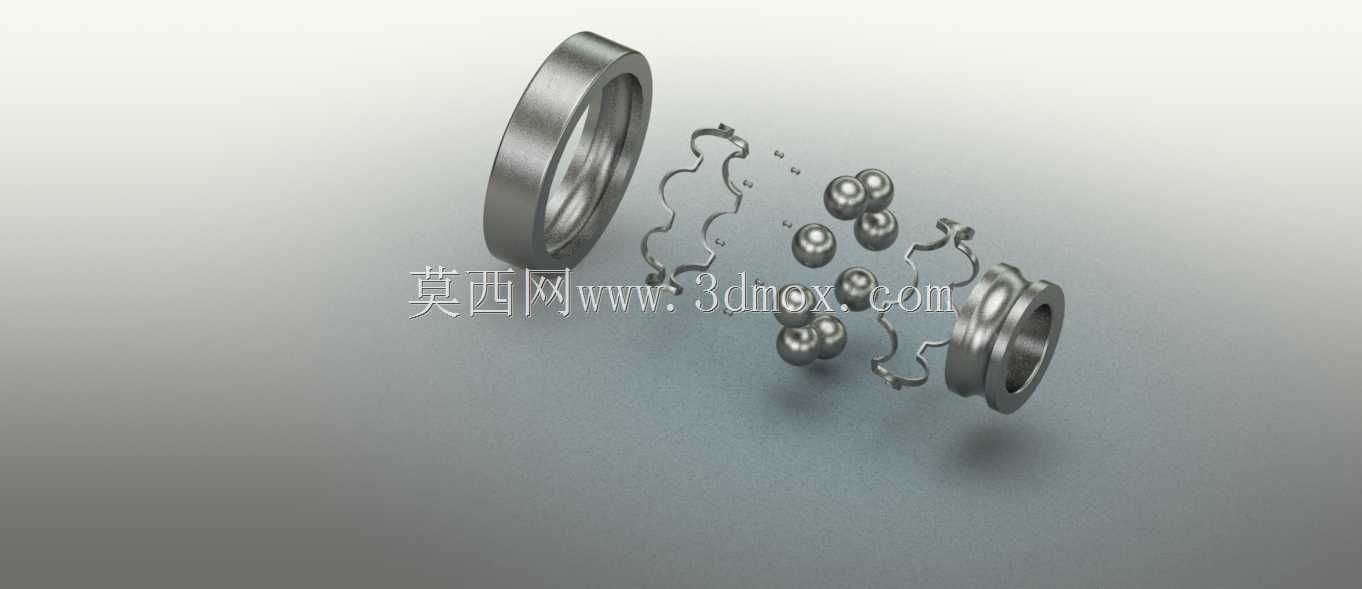

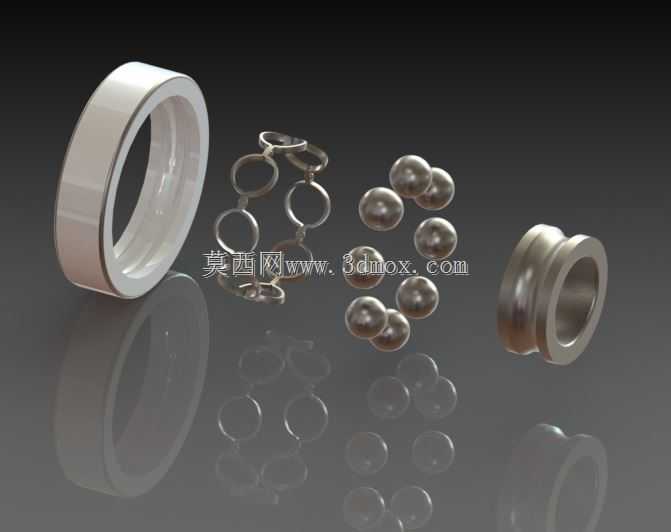

　　这类轴承的径向承载能力较强，同时可以承受一定量的双向轴向载荷，相比圆柱滚子轴承，它的对安装同轴度误差的容忍度更高，当轴系出现轻微的挠度变形或者座孔与轴的同轴度存在少量偏差时，依然可以正常运转，不会出现滚子卡滞的问题，这也是它能在各类非高精度重载场景下被广泛应用的重要原因。在三维建模过程中，需要重点还原滚道的曲面曲率、钢球与滚道的接触位置关系、保持架的兜孔结构以及内外圈的倒角、密封槽细节，这些细节直接影响后续装配干涉检查、有限元接触应力分析的结果准确性。比如很多初学者建模时容易忽略保持架兜孔与钢球之间的间隙，直接将钢球与兜孔设置为零间隙配合，实际装配后就会发现保持架无法随钢球正常转动，和实际工况存在偏差。另外内外圈的倒角尺寸也不是随意设定的，需要匹配对应安装轴肩和座孔台阶的圆角半径，避免安装时倒角与台阶圆角发生干涉，导致轴承无法装到设计位置。

　　在日常设备维护场景中，这类轴承的失效形式大多和润滑不足、安装不当、污染物进入有关，设计时如果是在粉尘、潮湿环境下使用，还需要在轴承两侧加装密封盖，在滚道内部预填润滑脂，延长轴承的维护周期。建模时还原密封盖的结构，也能帮助设计人员提前核对轴承安装位置周边的密封件空间，避免后续装配时出现密封件和周边零件干涉的问题。从轴系整体设计的角度看，这类轴承通常成对使用，分别布置在轴的两个支撑端，一端作为固定端限制轴的双向轴向位移，另一端作为游动端，补偿轴在温度变化时产生的热伸长量，避免轴受热膨胀后轴承被额外轴向力挤压损坏。在三维装配时需要准确模拟这两种安装方式的定位约束，才能真实还原轴系的实际运转状态，为后续的运动仿真、干涉检查提供准确的模型基础。
