滚花头六角螺母配套螺栓组件

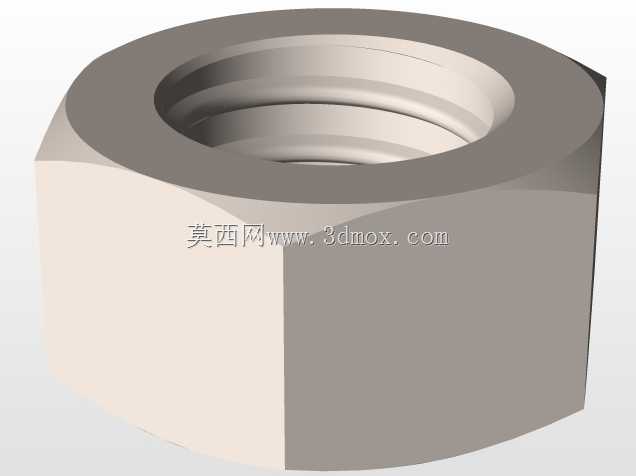

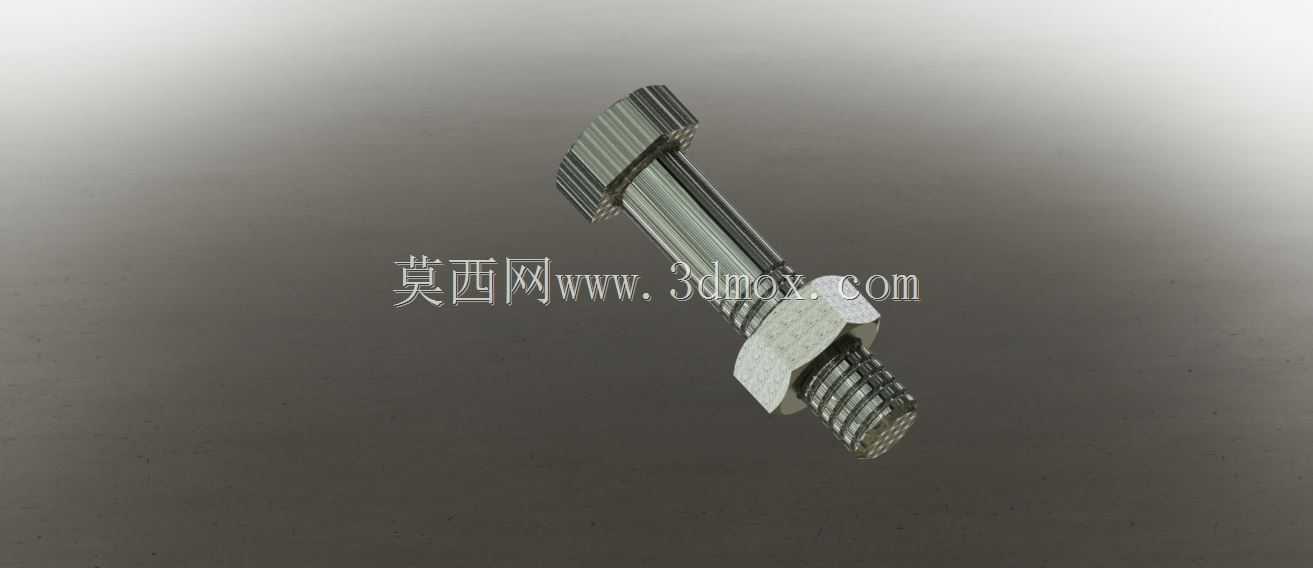

　　这套螺纹连接组件在各类机电设备装配、工装夹具搭建、非标自动化设备模组拼接场景中应用极广，小到桌面级实验工装的板件固定，大到生产线旁的工位器具拼接，都能见到这类结构的身影。不同于普通外六角螺栓，这套组件的螺栓头部做了直纹滚花处理，实际装配时，在空间受限无法伸入扳手的狭小安装位，操作人员可以直接用手指捏住滚花头部完成初步预紧，不需要额外工具就能快速对齐螺纹孔，大幅提升狭小空间内的装配效率，尤其是在电气柜内部走线固定、小型传感器安装座锁紧这类操作空间局促的工位，滚花头的设计能减少对小型扳手的依赖，降低装配时的工具干涉概率。配套的六角螺母采用标准对边尺寸设计，既可以用开口扳手、套筒工具完成最终锁紧，也能在预紧阶段用手指辅助旋合，

　　螺纹部分采用普通公制粗牙螺纹，牙型角60度，具备良好的通用性和自锁性能，日常工况下不需要额外添加防松胶就能满足常规静载荷下的连接需求，如果是振动较大的设备工况，也可以配套弹垫、平垫使用，组件本身的螺纹精度能保证和标准垫片的适配性。从设计思路来看，这套组件在建模时优先保证了螺纹副的配合间隙合理性，螺栓的螺纹大径、中径公差控制在合理范围内，既不会因为间隙过小导致旋合卡滞，也不会因为间隙过大出现连接松旷的问题，螺栓光杆部分的直径略小于螺纹小径，穿入安装孔时能顺利通过，不会出现光杆卡滞在孔位的情况，滚花部分的齿高、齿距参考了手动操作的人机工程参数，齿高不会过深硌伤手指，也不会过浅导致摩擦力不足无法手动预紧，

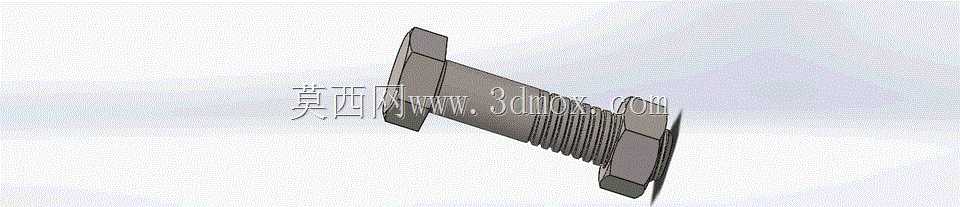

　　滚花段和六角螺母的接触面做了微小的倒角处理，螺母旋合到滚花段位置时不会被齿牙刮伤，也能保证螺母锁紧后端面和螺栓头部的贴合度。安装边界方面，这套组件的螺栓总长度覆盖了常用的薄板叠装场景，光杆段长度适配2到3层标准厚度安装板的叠合厚度，安装时只需要在连接板件上打出对应直径的通孔，不需要额外加工沉头结构，螺栓从一侧穿入后，另一侧旋合螺母即可完成固定，六角螺母的对边尺寸决定了安装时需要预留的扳手空间，在做安装位的结构设计时，需要在螺母侧预留出不小于螺母对边宽度加两倍扳手厚度的操作空间，避免后续装配时扳手无法伸入。实际使用中，这类组件常被用来固定设备的外护板、小型安装支架、线槽固定座这类不需要频繁拆卸的结构，

　　滚花头的设计也让日常维护时的临时拆卸更便捷，不需要随身携带小型扳手就能徒手松开螺母完成护板拆卸，检查设备内部结构后也能快速徒手预紧复位，再用工具锁紧。建模过程中，螺纹部分采用了简化的装饰螺纹线结合真实牙型特征的处理方式，既保证了装配干涉检查时的准确性，也不会因为全细节牙型导致模型文件过大，影响整体装配体的运行流畅度，螺栓头部的滚花特征做了阵列化处理，齿形均匀一致，螺母的六角端面做了微小的倒角，去除锐边，和实际加工出来的零件特征保持一致，导入到各类装配环境中时，能准确还原真实零件的装配关系，不会出现特征错位导致的干涉误判。
