澳大利亚标准1165mm规格实木物流托盘

　　做仓储物流配套结构设计快十二年，经手的托盘类三维建模项目不下四十个，这款澳标1165x1165mm木托盘的结构逻辑，是我见过兼顾重载与耗材控制的典型方案。先从实际应用场景说，这个尺寸的托盘是澳大利亚本地流通体系里的通用载具，适配当地主流的集装箱内部净宽、货架层距，还有叉车、手动液压搬运车的叉取作业间隙，不管是快消品整托周转、生产车间线边物料暂存，还是港口散货集装运输，都能直接适配，不需要额外做载具适配改造。

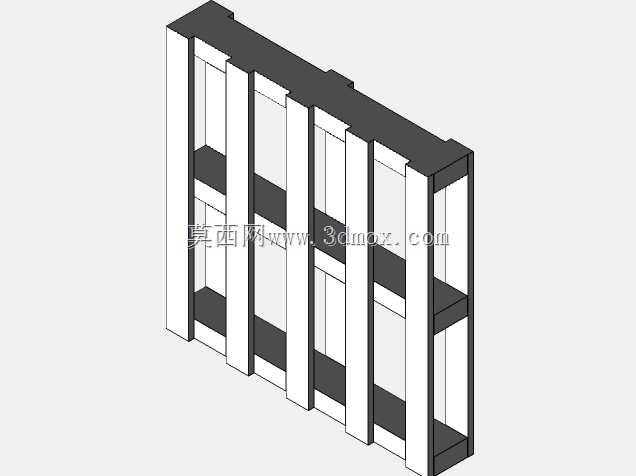

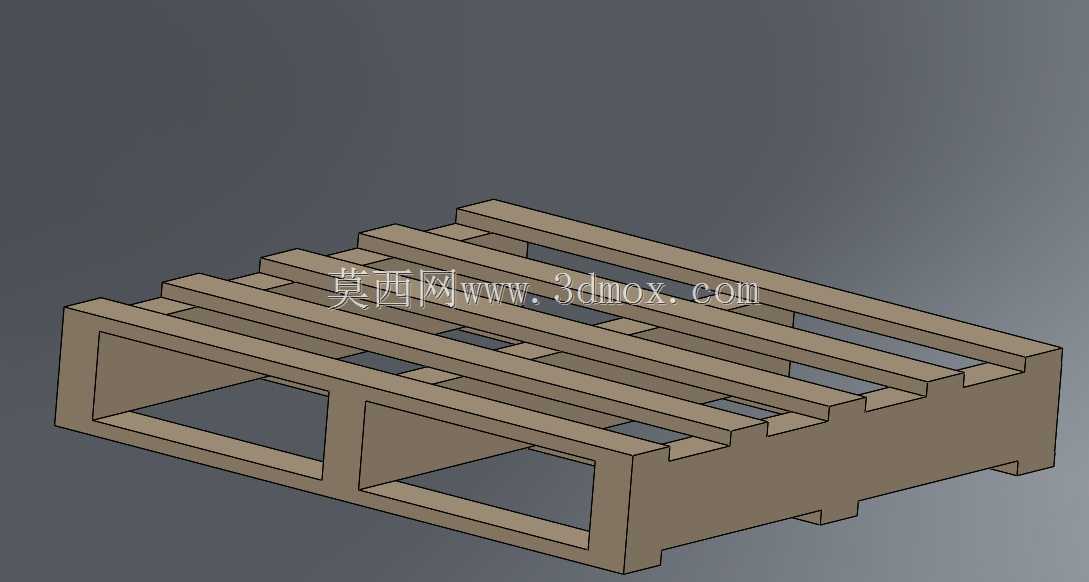

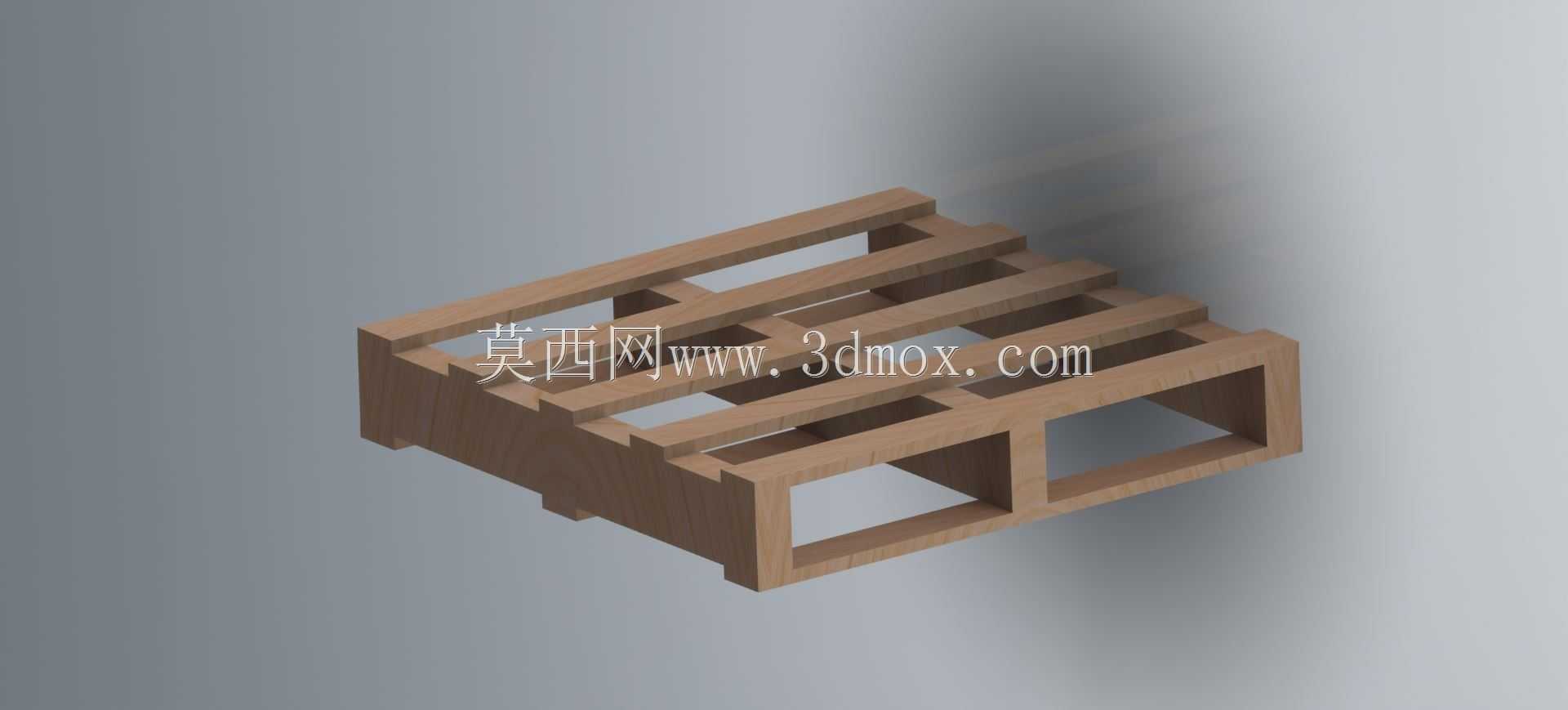

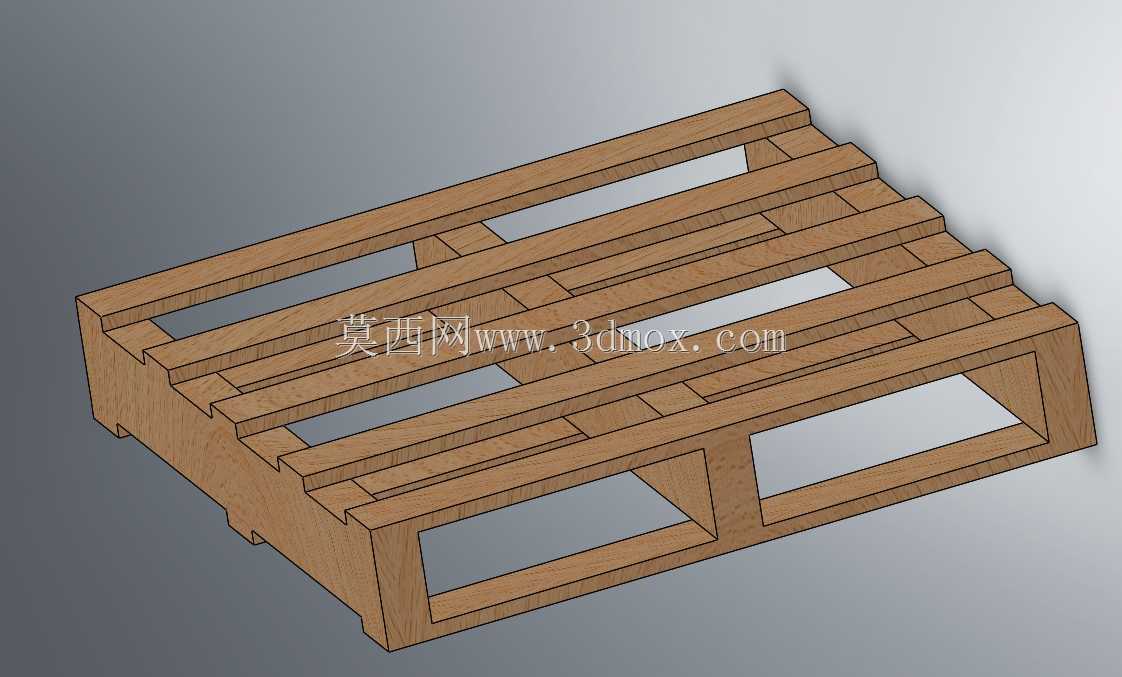

　　从设计思路上拆解，这款托盘没有用复杂的拼接结构，走的是实木构件直装的路线，面板采用间隔排布的长条实木枋，间隙控制在35mm左右，这个数值是反复核算过的——既不会因为间隙过大导致小包装货物卡滞、掉落，也能最大化减少木材用量，同时给托盘表面留足通风间隙，存放生鲜、带潮气的物料时不容易积留冷凝水，也能降低整体自重，减少无效运输负载。底部的支撑梁采用三向进叉的布局？不对，仔细看结构是川字底加端部封边？哦不对，这款是双面可码放的结构？不对，看底部的支撑墩，哦是九脚？不，不对，图里的结构是底部两根纵向主承重梁，中间加横向的连接枋，哦不对，仔细看，是典型的欧标衍生的澳标结构，叉取口高度留足了100mm，这个高度刚好适配澳标手动搬运车的最低起升高度，也能满足平衡重式叉车的货叉插入深度要求，不管是从长边还是短边进叉，都不会出现货叉顶到托盘横梁的问题。

　　说功能特性，这款托盘的静载能力能做到1.5吨左右，动载在0.8吨上下，完全满足常规通用货物的周转需求，实木材质本身的抗冲击性比塑料托盘好，仓库里偶尔的磕碰、叉车误撞不会直接出现开裂报废的情况，就算局部构件损坏，也可以单独替换损坏的木枋，维修成本远低于一体成型的塑料或者金属托盘。另外这个正方形的尺寸设计，码垛的时候不需要刻意调整方向，整托货物堆码到货架上的时候，四个边的受力均匀，不会出现偏载导致的托盘变形，也能最大化利用货架的单层承载面积，不会出现尺寸不匹配浪费仓储空间的问题。

　　再讲尺寸和安装边界，1165x1165mm的外廓尺寸，刚好适配澳大利亚标准1100系列货架的层板净宽，放上去之后四周预留的间隙不到50mm，既不会因为间隙太大导致货物滑落，也不会因为尺寸过公差卡不进货架位。托盘自身的高度控制在150mm，这个高度是综合了堆码效率和叉取便利性的结果——如果做太高，会浪费集装箱和货车的内部垂直空间，单趟运输的托盘堆码层数会减少；做太低的话，叉取口的高度不够，低起升高度的搬运车没法顺利插入，现场作业的时候很容易把托盘底部顶坏。另外面板的木枋厚度选的是22mm的实木板，这个厚度在重载下的挠度变形量控制在3mm以内，不会因为长期堆载出现面板下凹，导致整托货物倾斜的问题。

　　做这类托盘建模的时候，最容易忽略的是木构件之间的连接细节，这款托盘用的是镀锌钢钉斜向钉合的结构，钉入深度要穿透两层木枋至少25mm，建模的时候要把钉位的排布做准确，避免出现钉位太靠近木枋边缘导致木材开裂的问题，还有所有木枋的棱边都做了3mm的倒角处理，一方面是避免作业人员被毛刺划伤，另一方面也能减少托盘在周转过程中棱边磕碰掉渣的情况，延长实际使用寿命。另外在做结构校核的时候，要考虑木材本身的各向异性，顺纹方向的承重能力是横纹方向的好几倍，所以所有主承重梁的木纹方向都要顺着长度方向排布，不能出现横木纹的构件做承重梁的情况，不然很容易在重载下出现断裂。

　　实际现场使用的时候，这款托盘还适配自动化立体仓库的输送线，1165mm的尺寸刚好卡在输送线的导向轮之间，不会出现输送过程中跑偏的情况，底部的支撑梁底面做了找平处理，放在输送辊筒上的时候接触均匀，不会出现跳动、卡滞的问题。和常见的1200x1000mm欧标托盘比，这款正方形的托盘在环形输送线上流转的时候不需要做转向调整，能减少自动化线的转向机构配置，降低仓储系统的整体投入成本。还有一点，实木材质的托盘在出口的时候只要做了熏蒸处理就能满足澳新地区的检疫要求，不需要额外做特殊的材质认证，适配跨境物流的通关需求。

　　很多刚入行的结构工程师做托盘建模的时候，只会照着尺寸画方块，忽略实际作业中的细节，比如叉取口的倒角，如果叉取口的横梁端部没有做斜角导向，叉车司机作业的时候很难一次性把货叉对准插入口，很容易撞坏托盘端部，这款托盘的叉入口位置就做了15度的导向斜角，能大幅提升叉取的效率，减少作业中的碰撞损耗。还有面板之间的间隙，不能随便定尺寸，要考虑常用的纸箱包装尺寸，比如常见的澳标物流纸箱底部尺寸是这个托盘的整数分拆，整托码放的时候刚好能铺满整个托盘面，不会出现局部悬空的情况，避免纸箱受压变形。
