蓝色绝缘环形冷压接线端子设计

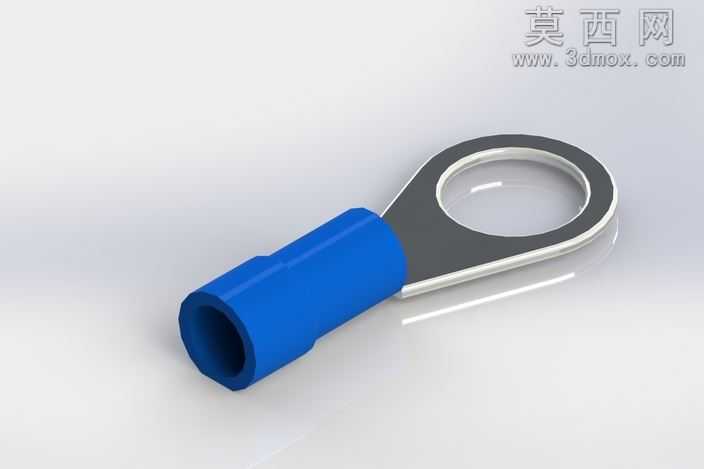

本作品为蓝色绝缘环形冷压接线端子的三维建模设计，建模过程采用SolidWorks软件完成，整体建模严格遵循冷压端子的实际生产尺寸规范，还原了产品的真实结构比例。建模阶段首先绘制环形接圈的草图，通过拉伸凸台命令生成金属接圈的基础实体，对环形内孔与外边缘做圆角处理，模拟实际冲压加工后的圆滑边缘，避免锐边造成的安装割线问题；随后绘制绝缘护套部分的草图，通过旋转凸台命令生成蓝色绝缘套筒结构，套筒与金属接圈的衔接处做贴合面的公差配合设计，还原实际生产中绝缘套与金属基体压接后的紧密贴合状态。材质渲染阶段，金属接圈部分赋予镀锡铜合金材质，调整金属粗糙度参数模拟哑光镀锡的质感，还原金属件的轻微反光特性；蓝色绝缘护套部分赋予PVC软塑料材质，调整漫反射颜色为标准工业蓝，添加轻微的磨砂质感参数，还原绝缘塑料的半哑光表面效果，同时在金属与塑料衔接处添加细微的压接痕迹纹理，提升模型的真实感。结构设计上，环形接圈的内孔尺寸适配标准螺栓规格，可实现与接线桩的稳固套接，绝缘套筒的内孔尺寸适配对应线径的导线，压接后可实现导线与端子的牢固连接，套筒尾部做导向倒角设计，方便导线插入安装。整体模型装配关系清晰，各部分结构无干涉，可直接用于工程出图、产品展示以及装配模拟使用，建模过程中对端子的压接区域做了结构加强设计，还原实际产品的力学性能结构，确保模型既具备外观展示效果，也符合实际产品的结构设计逻辑。渲染阶段采用工作室柔光环境，添加柔和的反射底板，突出端子的材质对比与结构轮廓，清晰展示绝缘套与金属接圈的衔接结构、环形接圈的平整端面以及绝缘套筒的圆滑外观，让模型的细节特征得到充分呈现。
