台式拉伸强度检测设备结构设计

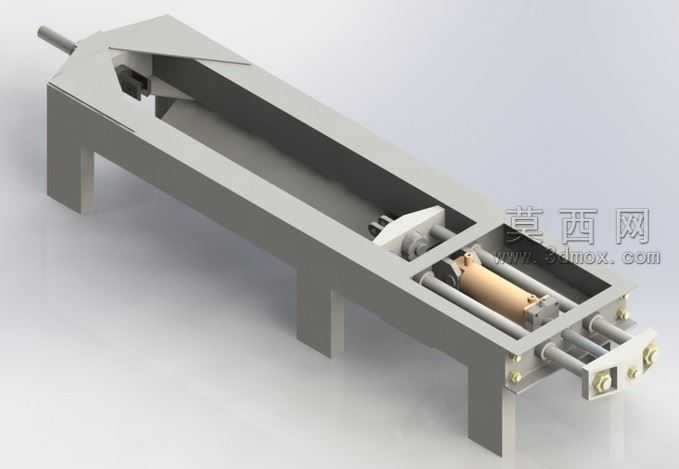

本作品为台式拉伸强度检测设备的三维建模设计，整体采用卧式长床身结构布局，通过三维软件完成全参数化建模，对各功能模块进行了精细化的结构还原。建模过程中首先搭建主体承载框架，床身采用一体式槽型结构设计，四条支撑腿与床身主体做一体化建模处理，保证整体结构的刚性表现，床身内部预留出传动组件与试样装夹区域的安装空间，各安装孔位、连接面的尺寸均按照实际装配公差进行参数设定。传动部分采用双导杆导向配合丝杠传动的结构，建模时对导杆的同轴度、丝杠的传动行程做了精准的尺寸约束，活动端装夹座与固定端装夹座的同轴度通过装配约束严格对齐，保证拉伸测试过程中受力方向与试样轴线完全重合，避免测试过程中出现侧向力影响检测精度。动力端预留了驱动元件的安装位，可适配不同规格的动力输出组件，装夹部位采用快换式夹头结构设计，建模时还原了夹头的锁紧结构与调节行程，可适配不同尺寸的试样装夹需求。渲染阶段采用金属哑光材质模拟设备的金属加工表面，对传动部件、紧固件分别赋予不同的金属材质表现，通过光影调整突出结构的层次感与装配关系，清晰展现各部件的连接方式与运动逻辑。设计思路围绕小型化、轻量化的桌面级测试设备需求展开，在保证结构强度与测试精度的前提下，尽可能压缩设备整体体积，简化装配流程，各功能模块采用模块化设计思路，便于后期的维护与部件更换，整体结构可直接用于工程图纸输出与实物样机的加工制作，能够满足小载荷范围内的材料拉伸强度检测需求。
