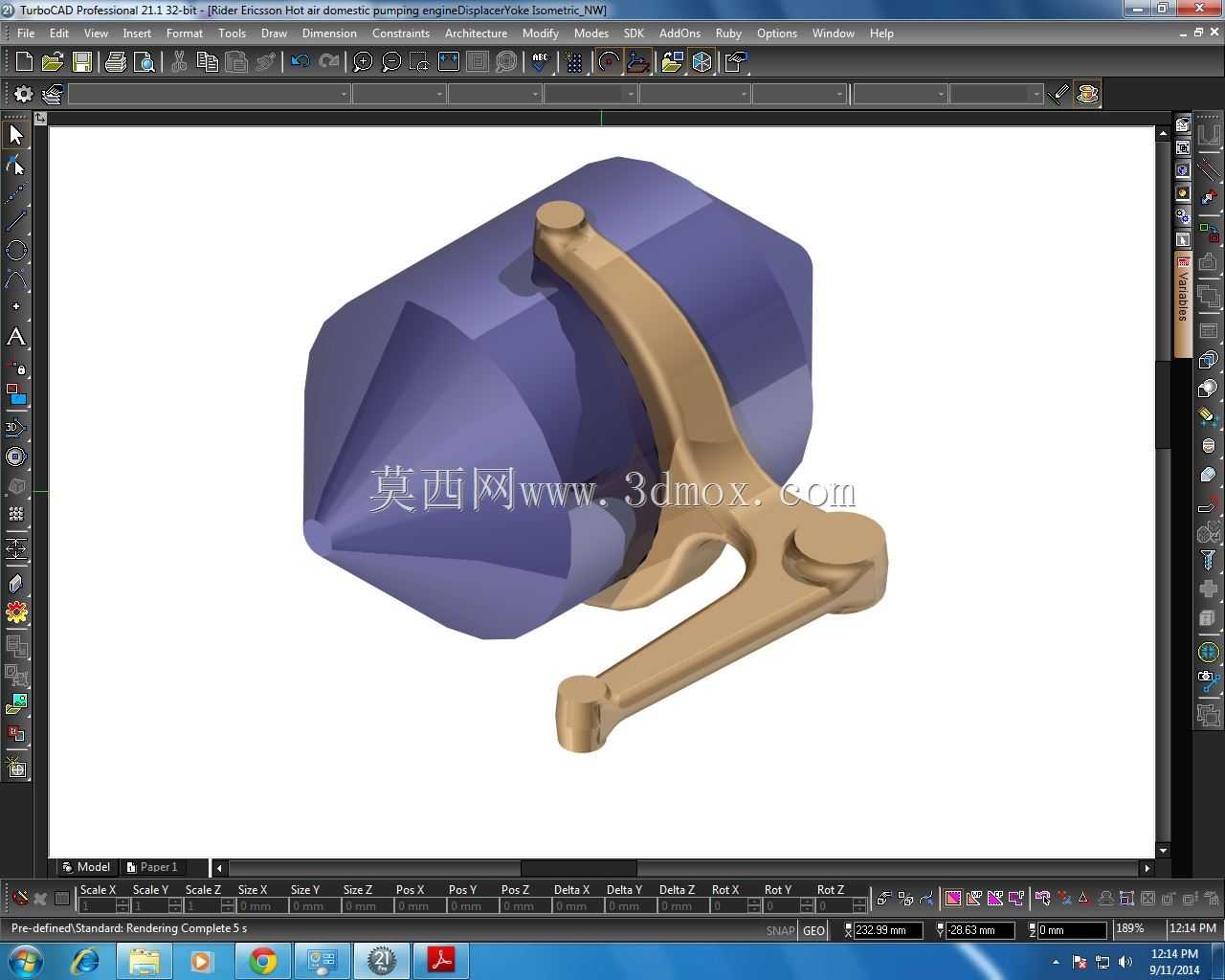

埃里克森位移轭机械结构三维数模

　　在各类需要精准位移传递、行程换向的机械传动场景中，位移轭类构件是承担运动轨迹转换、力方向调整的核心受力件，埃里克森位移轭作为这类构件里的典型结构，常被应用在需要将旋转运动转化为定行程往复摆动、或是将直线位移转化为可控转角输出的机构中，比如小型内燃机的配气联动端、轻工设备的间歇进给机构、专用工装的行程切换模组里都能见到这类结构的衍生应用。从实际功能来看，这套结构的核心作用是通过轭身的铰接点位约束，配合配套的棱柱形芯轴构件，实现两个运动副之间的无侧隙动力传递，相比普通的曲柄摇杆结构，这种带包覆式配合面的位移轭能在更小的安装空间内承受更大的径向载荷，同时减少运动过程中的冲击异响，适合中低速、往复频次较高的传动工位使用。

　　设计这套结构的时候，首先要明确的是轭臂的两个铰接孔的中心距公差，这个尺寸直接决定了位移输出的行程误差，建模过程中需要先确定芯轴的多棱柱配合段的外接圆直径，再反向推导轭身包覆面的曲率半径，保证两者装配后既能相对滑动，又不会出现超过0.02mm的径向窜动。从结构外形来看，多棱柱形的配合段采用两端锥面收窄的设计，一方面是为了装配时的导入导向，另一方面也能在轭臂摆动到极限位置时，通过锥面的贴合实现硬限位，不需要额外加装限位挡块，精简了整体机构的零件数量。轭身的杠杆段采用变截面的弧形过渡设计，不是等厚度的直臂结构，这种设计是经过受力仿真优化的结果：在铰接孔附近的受力集中区域加大截面厚度，往受力输出端逐渐收窄壁厚，既能保证构件在承受峰值推力时不会出现屈服变形，又能尽可能降低构件自身的重量，减少运动过程中的惯性冲击。

　　安装边界方面，这套结构的两个铰接端都采用标准的圆柱销轴配合，销轴孔的同轴度需要控制在0.01mm以内，避免装配后出现卡滞；多棱柱配合段的轴向安装位置需要预留1-1.5mm的窜动间隙，补偿工作过程中因为温度变化带来的尺寸膨胀，同时轭臂摆动的最大摆角被两端锥面限制在37度以内，选型时需要核对配套机构的行程需求，避免出现行程不足的问题。实际建模过程中，配合面的粗糙度要求需要在结构里预留加工余量，包覆面的表面粗糙度要达到Ra1.6才能保证滑动顺畅，铰接孔内需要预留衬套安装位，方便后期维护时更换耐磨衬套，不需要整体替换轭件。另外，轭身的拐角位置全部做了R2以上的圆角过渡，避免热处理过程中出现应力集中导致的开裂，同时也减少了工作过程中应力集中带来的疲劳断裂风险。这类构件在实际投产前，还需要根据实际载荷工况调整材质选型，普通轻载工况可以采用45号钢调质处理，重载工况则需要更换为40Cr材质做表面淬火，提升配合面的耐磨性能。
