骑手埃里克森步进梁铸铝支撑结构

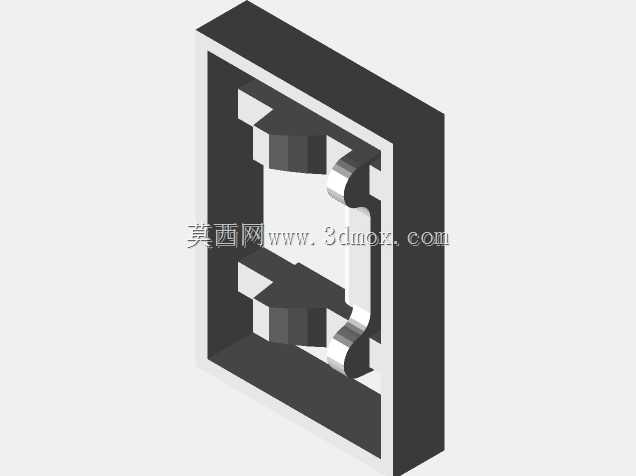

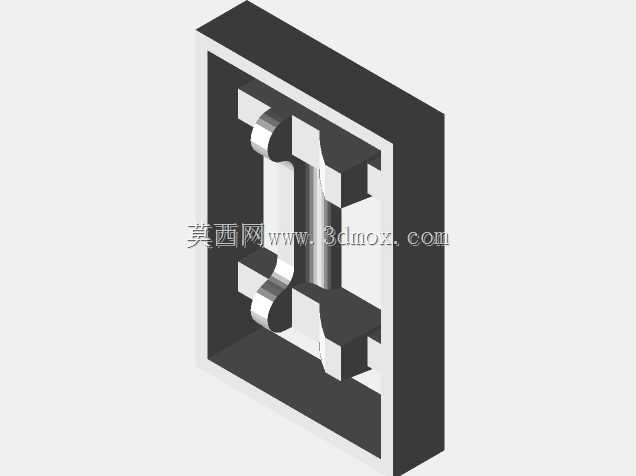

　　在小型热动力装置的结构配套体系里，这类步进梁支撑件是承担步进梁往复动作载荷传递、位置约束的核心承载部件，常见于缩比模型热机、小型家用热力泵组的传动链路中，区别于常规冲压焊接的支架结构，该支撑件采用整体铸铝坯料数控铣削成型的工艺路线，从根源上规避了拼接焊缝带来的应力集中、长期交变载荷下开裂失效的风险，适配步进梁高频次小行程往复挪动的工况需求。从实际安装适配的角度看，该支撑件采用框型围合的主体结构，外轮廓为规整的矩形腔体，腔体侧壁预留了均匀的壁厚，既保证了整体结构的抗扭刚度，也为内部支撑凸台的布局留出了足够空间，安装时可直接通过腔体底面贴合设备基座的安装平面，依靠侧壁周边的工艺孔完成紧固件锁附，不需要额外设计转接安装板，

　　能有效压缩整套传动机构的竖向安装空间，适配紧凑布局的小型热机组装需求。内部的支撑凸台采用对称式布局，对应步进梁的两个铰接支撑点位，凸台的圆弧过渡面完全匹配步进梁端部的铰接轮廓，能在步进梁抬升、平移、下落的完整动作循环里，始终保持接触面的均匀受力，避免局部应力过大导致的铝件塑性变形，凸台与框型侧壁之间设置了三角形加强筋，筋板的厚度与侧壁保持一致，既不会在铸铝成型时出现缩孔缺陷，也能在数控加工时减少刀具的空走行程，提升加工效率。设计阶段针对铸铝材料的切削特性做了专门的工艺适配，所有棱边都设置了最小半径的倒角，既避免加工后出现锋利的飞边毛刺，也能在装配时减少对操作人员的划伤风险，腔体内部的镂空区域并非单纯为了减重，

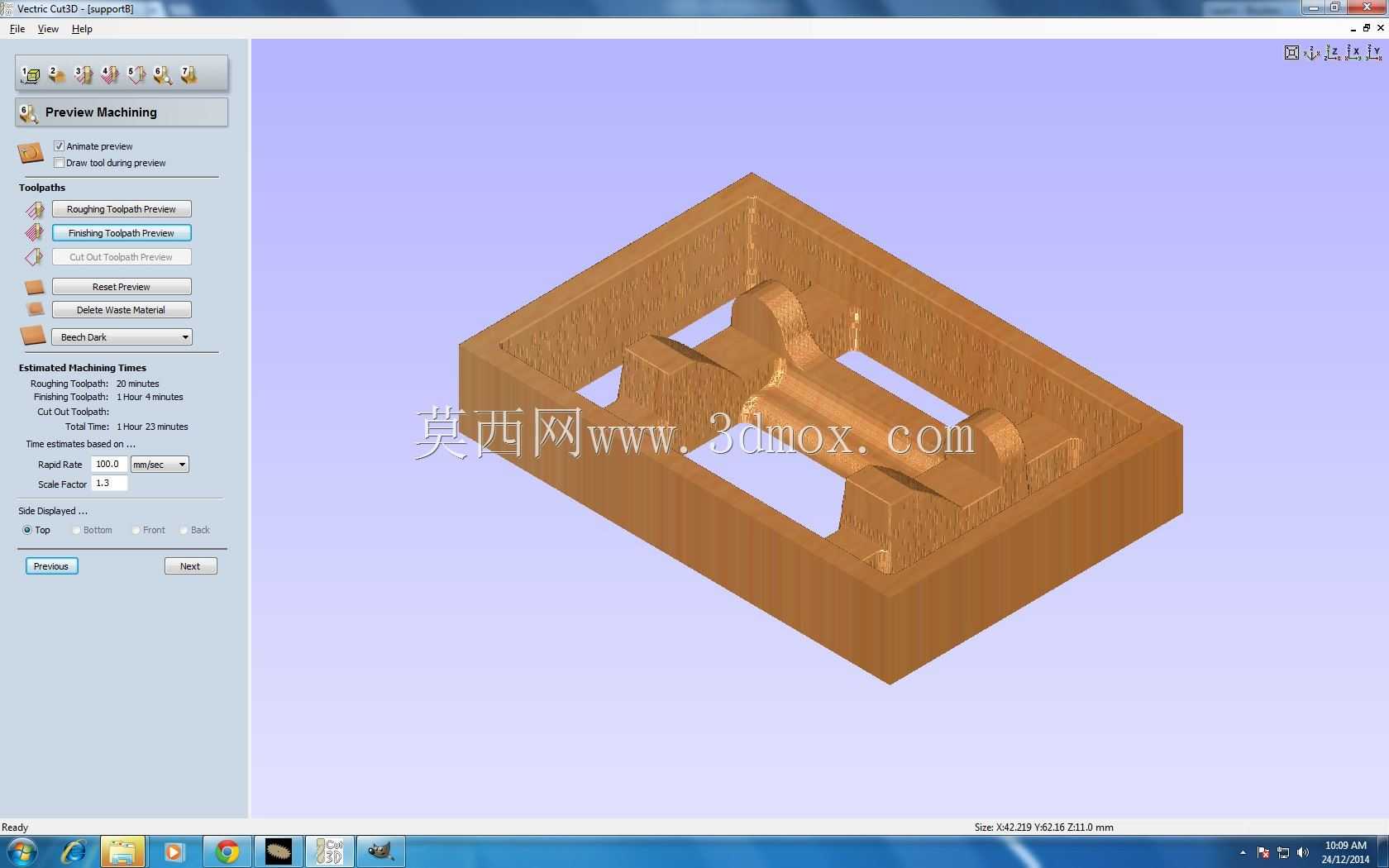

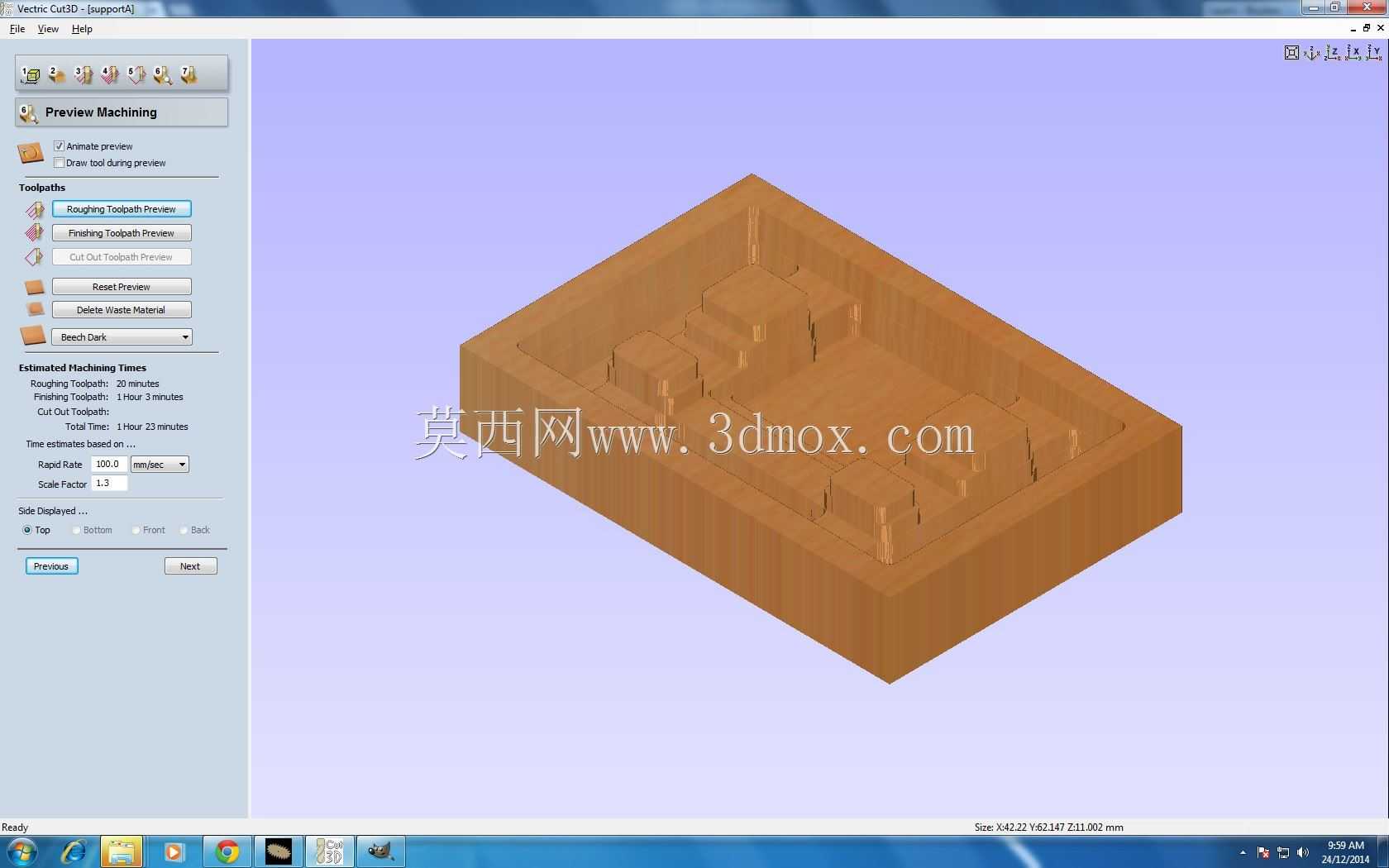

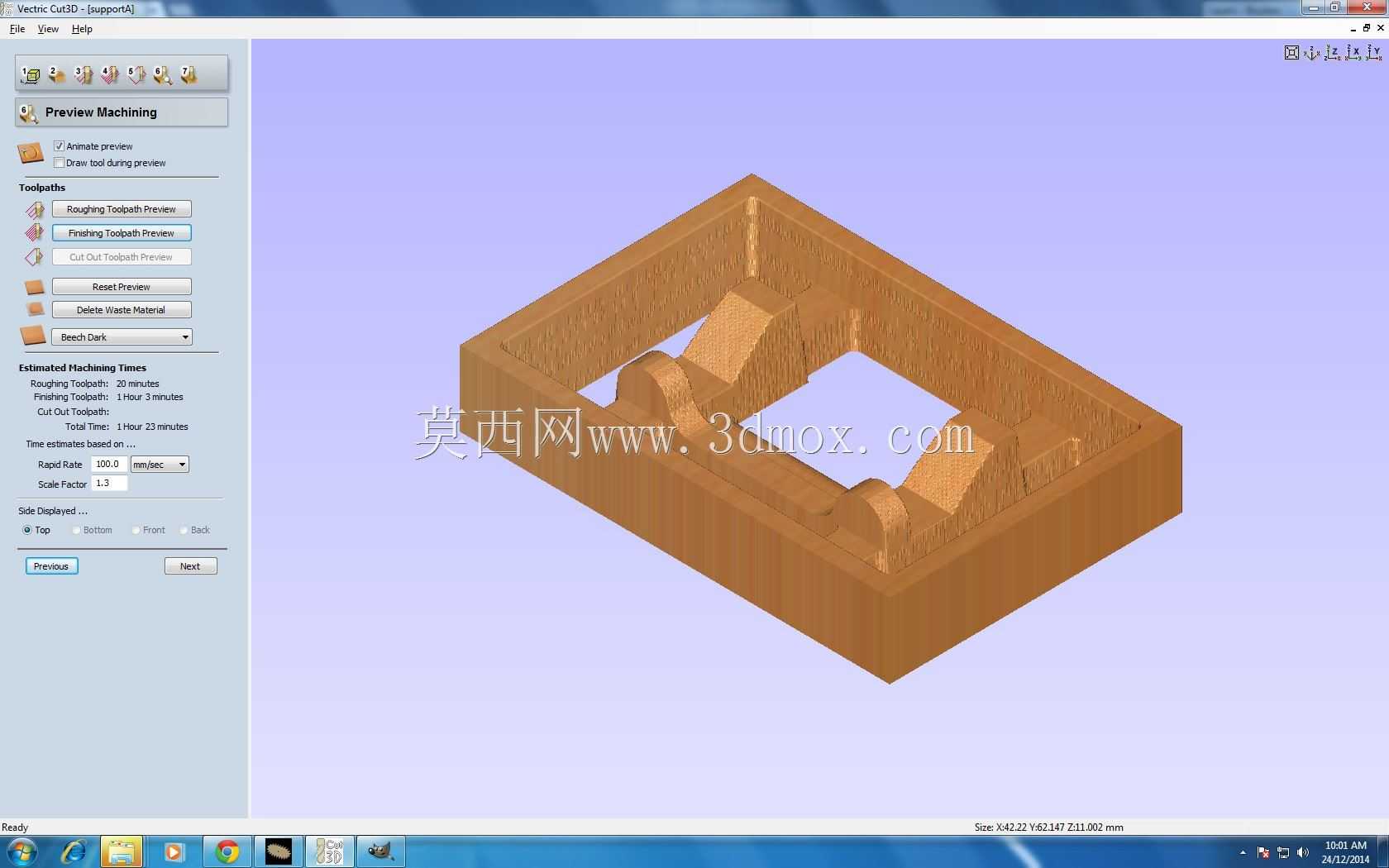

　　而是预留出了步进梁动作时的避让空间，保证步进梁在最大行程位置时，也不会与支撑件的内壁发生运动干涉，同时镂空区域也能为热机运行时的热量散发留出流通通道，避免铸铝件长期处于高温环境下出现强度下降的问题。从工况适配的细节来看，该支撑件的承载面做了平面度的工艺要求，安装后能保证步进梁的动作平面与设备基座保持平行，避免步进梁运行时出现偏载、卡滞的问题，支撑点位的中心距公差控制在合理范围内，能保证步进梁铰接后转动顺畅，没有额外的装配应力。在数控加工的工艺排布上，该结构可采用一次装夹完成大部分型腔、凸台、筋板的加工，仅需翻面一次完成底面的精铣和安装孔的钻削，能有效控制加工过程中的形位公差，减少装夹次数带来的精度误差，

　　铸铝坯料的选材也适配热机周边的工作温度，不会因为长期受热出现尺寸蠕变，能长期保持支撑点位的位置精度。这类支撑结构的设计逻辑，本质是在紧凑的安装空间内，平衡承载能力、加工工艺性、装配便捷性三者的关系，没有多余的装饰性结构，所有的几何特征都服务于实际的功能需求：框型主体提供整体刚度，内部凸台提供铰接支撑，加强筋传递局部载荷，镂空区域预留运动避让和散热空间，安装孔位直接适配基座的安装点位，不需要额外的适配调整，对于小型热动力装置、缩比机械模型的传动结构设计来说，这种一体化铸铝支撑的结构思路，能有效减少装配环节的零件数量，降低整套机构的装配复杂度，同时提升长期运行的结构可靠性，避免多零件拼接带来的累积误差和松动风险。在实际的设备调试环节，这类支撑件不需要做额外的配磨加工，只要按照安装孔位锁附紧固件，就能保证步进梁的运行精度，能大幅缩短设备的组装调试周期，铸铝材料本身的轻量化特性，也不会给整套小型热机带来额外的重量负担，适配便携类、桌面类小型热力设备的设计需求。
