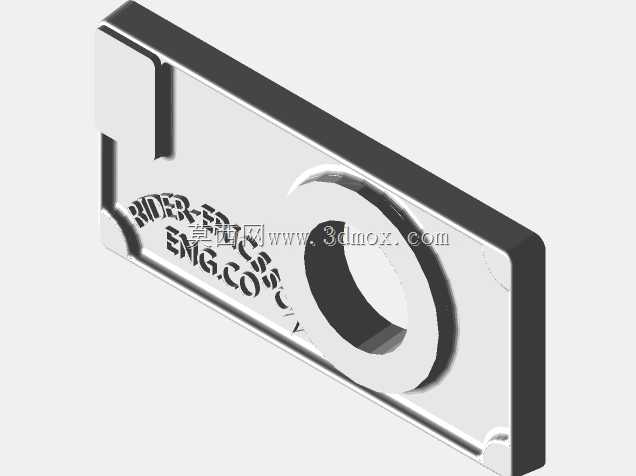

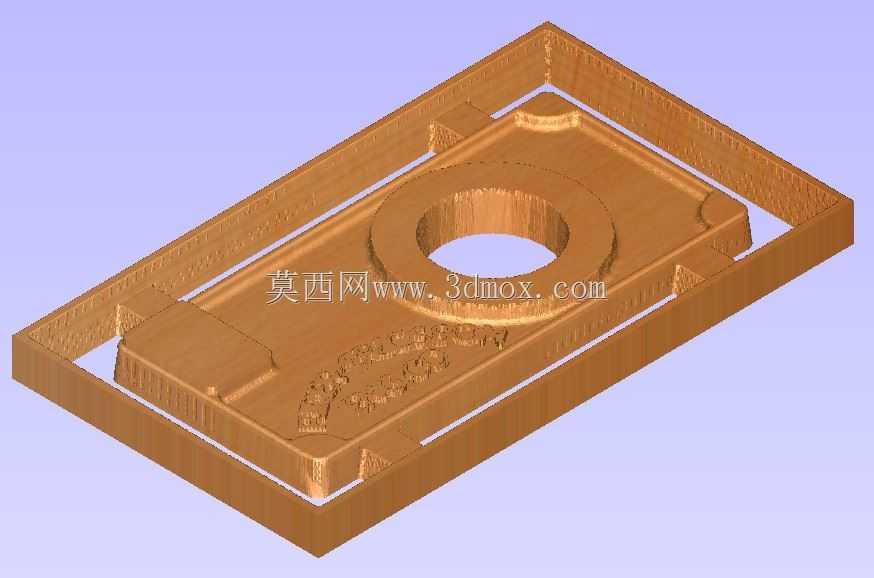

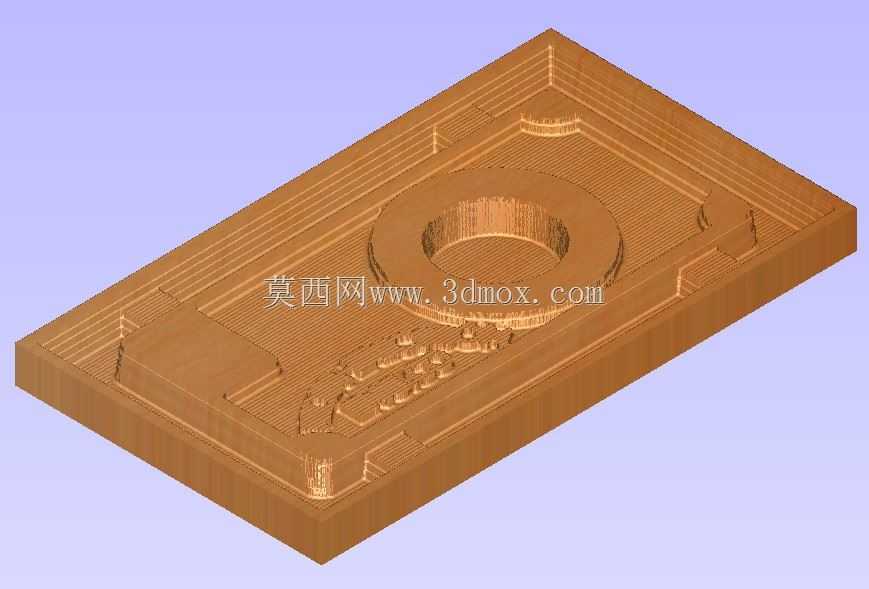

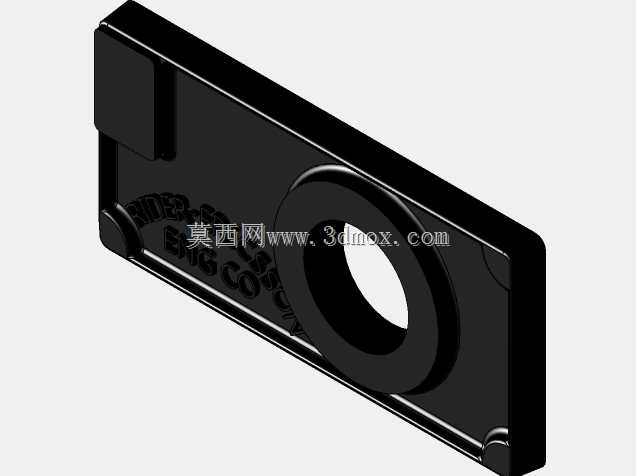

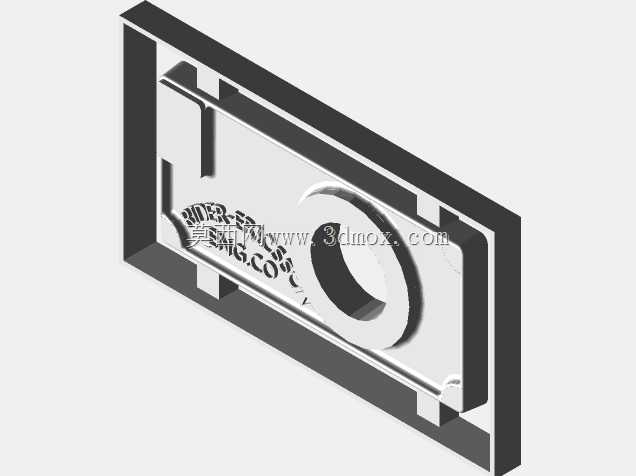

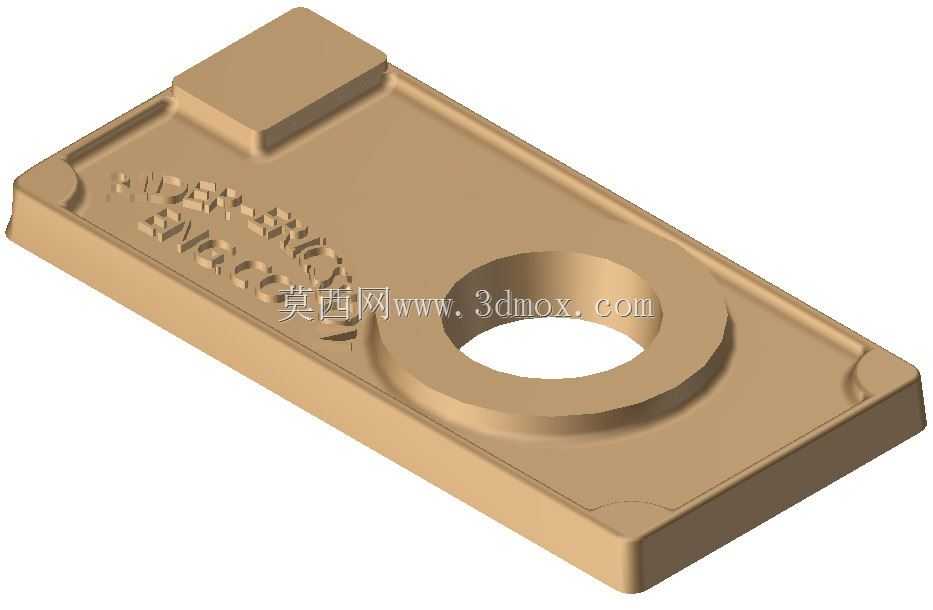

Rider Ericsson家用热气泵发动机底板结构件

　　在小型家用外燃动力装置的装配体系中，这类底板承担着整机核心承载与定位基准的作用，是Rider Ericsson结构热气泵动力单元不可或缺的基座类零件。日常应用场景多覆盖小型家用热能回收装置、教学演示用外燃动力模型、低功率分布式温差动力试验台这类对振动控制、安装同轴度有明确要求的小型动力场景，区别于工业级大功率热气机组的厚重铸钢基座，家用场景下的底板在保证结构刚性的前提下，需要兼顾轻量化与加工经济性，适配家庭场景下的小空间安装、低载荷持续运行的实际需求。从实际功能层面看，该零件首先承担整个热气泵动力单元的重量承载，动力缸、配气机构、热交换端的固定点位全部集成在底板平面上，所有配合面的平面度公差直接决定了动力组件的装配同轴度，

　　若底板平面翘曲超差，会直接导致活塞运行卡滞、密封件偏磨漏气，直接拉低整机热功转换效率。其次，底板上的环形沉台结构是为动力缸的安装定位设计的，中心通孔预留了动力输出轴或者配气阀杆的穿行空间，沉台的深度与内径公差需要和动力缸的下端止口做过渡配合，保证缸体安装后垂直于底板基准面，避免运行过程中缸体倾斜带来的侧向分力损耗。边角处的凸起定位块，是为了匹配外部机壳或者隔热罩的安装卡槽，不需要额外加装定位销就能实现外罩的快速对位，减少装配环节的调整工作量。从设计思路上看，这类家用级动力底板没有采用工业机组常用的整体铸造成型后多面铣削的工艺路线，而是选择了板材铣削成型的方案，零件表面预留的标识刻印区域，既可以做产品型号标识，

　　也能在不额外增加零件厚度的前提下，通过刻印区域的局部材料留存提升板面的抗弯曲刚度，避免长期受缸体压紧力与热应力影响出现中部凹陷。板面的圆角过渡设计，一方面是为了减少铣削加工过程中的应力集中，避免零件在温度循环变化下出现边角开裂，另一方面也能减少家用场景下安装维护时的尖锐边角磕碰风险。在安装边界的尺寸把控上，底板的整体长宽尺寸适配家用热气泵的常规外罩内部安装空间，厚度方向的尺寸经过核算，能够承受动力组件运行时的往复惯性力而不产生超过0.02mm的形变，所有安装孔位的位置度公差控制在0.05mm以内，保证和上部动力组件、下部支撑脚的安装孔位完全对位，不需要现场扩孔调整。中心环形凸台的高度经过匹配设计，

　　既能够给动力缸提供足够的支撑接触面积，又不会凸台过高增加不必要的零件重量，凸台周边的平面预留了密封垫片的安装空间，保证缸体与底板连接位置的气密性，减少工质泄漏带来的功率损失。在实际装配过程中，该底板作为整个动力单元的装配基准，所有组件的安装都需要以底板的上平面作为基准打表找正，因此设计时特意将底板的下平面做了全平面精加工处理，能够直接放置在水平支撑面上不需要额外调整垫铁就能保证基准水平，大幅降低家用场景下的安装调试难度。板面的边角做了小圆弧切边处理，既能够减少零件运输过程中的边角磕碰损伤，也能适配外罩的内部圆角结构，避免安装时出现干涉。不同于工业动力设备的底板需要预留大量的外接管路、传感器安装位，家用款的底板只保留了核心的动力组件安装点位，多余的结构全部做了去除处理，在保证结构强度的前提下尽可能压缩零件重量，适配家用设备轻量化的设计需求。
