SAE方程式赛车原型12号整车结构设计

　　这款SAE方程式赛车原型的结构设计，核心面向大学生方程式赛事的竞技场景，同时可作为小型高性能赛道车辆的研发验证载体，覆盖赛道竞速、车辆工程教学、动力系统匹配验证等多个实际应用场景。从实际用途来看，该结构既可以满足赛事规则下的竞速需求，也能为小排量高功率动力单元的后置后驱布局提供完整的搭载平台，适配封闭赛道内的急加速、高速过弯、连续制动等极端工况，所有结构件的设计都围绕赛道使用的载荷特性展开。

　　在功能特性层面，整车采用开放式单座驾驶舱布局，动力单元后置搭载本田CBR600RR机型，动力输出路径经过重新梳理匹配，适配赛车的低重心配重需求。悬架部分采用前后双叉臂独立结构，推杆式减震布局能够在有限的车身空间内最大化减震行程，同时将减震器等部件布置在车身内部，降低非簧载质量的同时优化空气流经车身底部的路径。轮组采用宽幅热熔胎适配的竞技轮毂，轮距设定经过反复校核，兼顾高速直线行驶的稳定性与低速急弯的转向灵活性，转向系统采用齿轮齿条结构，转向比设定偏向竞技取向，虚位控制在极小范围内，保证车手的操作能够直接反馈到车轮动作。制动系统采用前后盘式布局，制动力分配比例可根据赛道特性进行调整，能够满足连续重刹工况下的热稳定性要求。

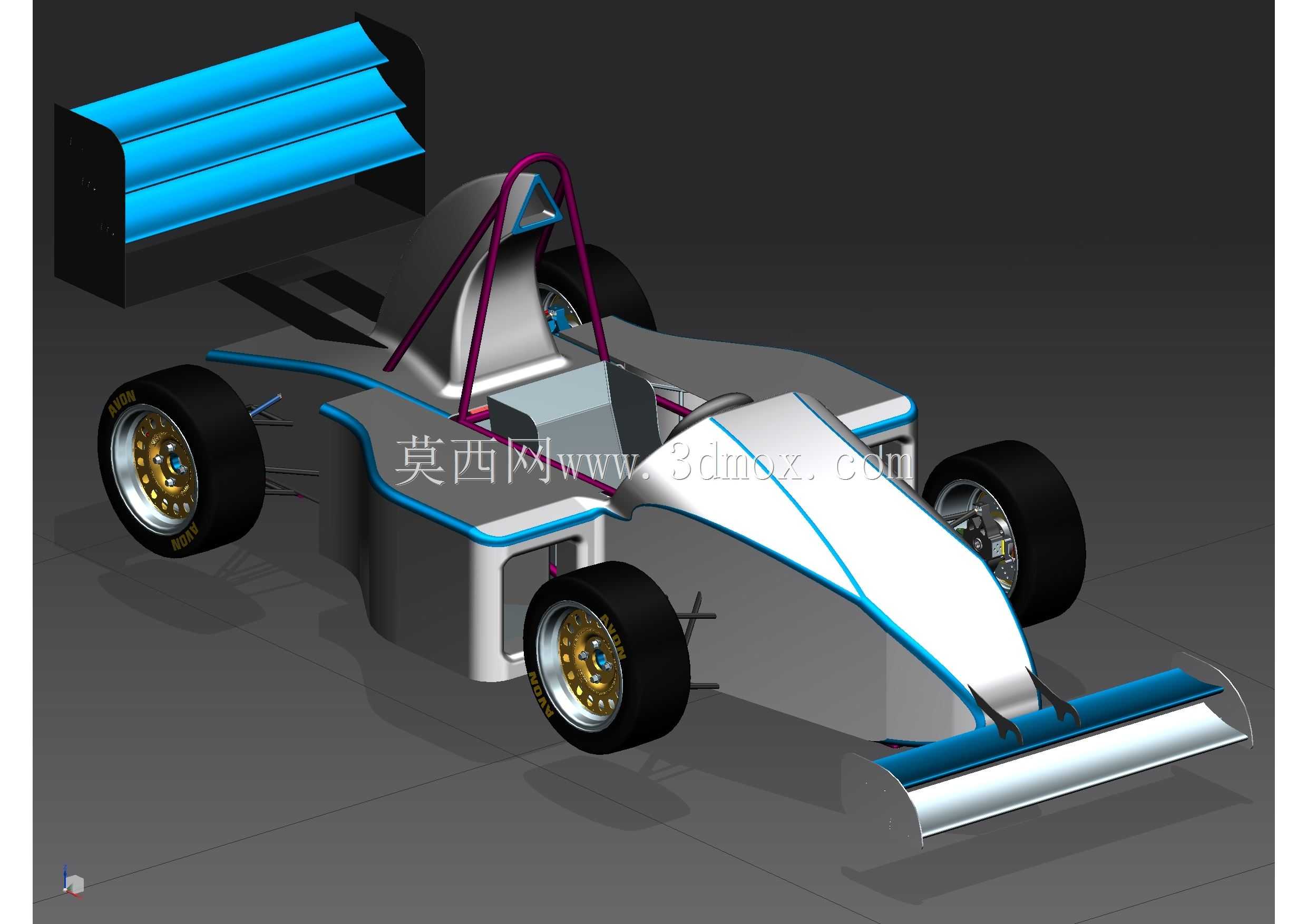

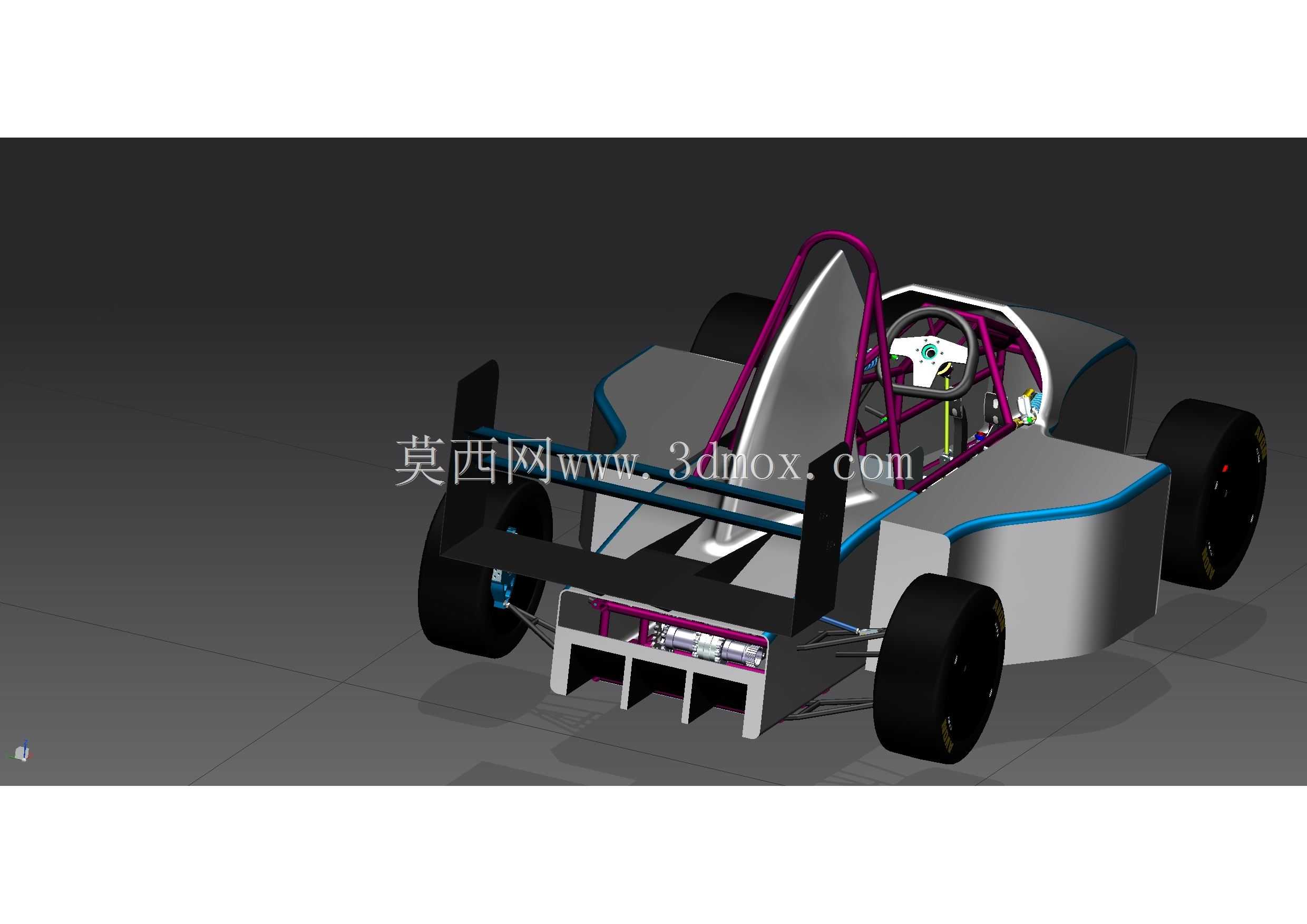

　　设计思路上，整个车架采用空间管阵式结构，主环、前环、侧边防撞结构的管材规格、连接节点完全符合赛事安全规则要求，在保证碰撞安全性的前提下，通过管材排布的拓扑优化尽可能削减冗余重量，整车重心被控制在车手坐姿的胸腹高度位置，前后轴荷分配接近45:55，适配后驱车辆的加速抓地需求。车身覆盖件采用轻量化复合材料成型思路，曲面设计兼顾空气导流作用与部件安装空间，车头部分的导流结构能够将气流导向两侧散热单元，侧箱部分的造型则为动力单元、冷却系统提供足够的通风散热通道，尾部的扩散器结构能够梳理车底气流，提升高速行驶下的下压力。驾驶舱内部的踏板、方向盘安装位置都按照人机工程学设定，适配不同身高车手的坐姿调整需求，座椅安装点预留了多角度调节空间，保证车手在长时间竞速过程中能够保持稳定的操控姿态。

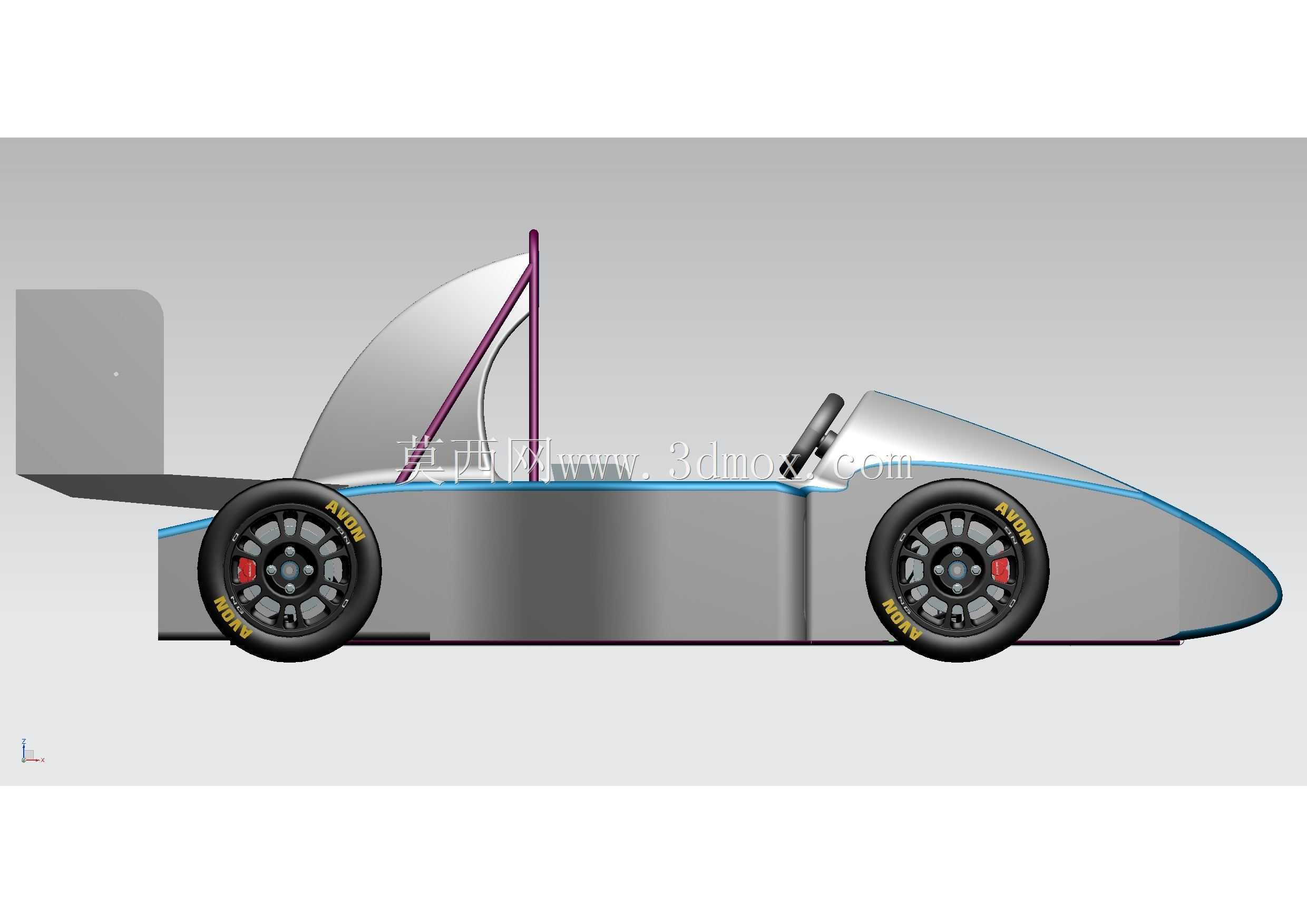

　　从外形尺寸与安装边界来看，整车轴距控制在1600mm级别，前轮距1200mm左右，后轮距略宽于前轮距以提升出弯稳定性，整车总高度不超过1100mm，保证低风阻特性。各系统的安装边界都经过严格校核：动力单元与车架的连接采用三点式悬置结构，悬置点的位置经过振动模态分析，能够抵消高转速发动机的振动传递，避免车架出现共振问题；冷却系统的散热器布置在车身两侧侧箱位置，进出风通道的截面尺寸经过流量计算，能够满足高负荷工况下的散热需求，不会出现动力单元过热的问题；油箱布置在车手座椅后方、动力单元前方的重心集中区域，采用防浪结构设计，油量容积满足单场赛事的续航需求，同时加油口的位置预留了快速加油的操作空间；线束与管路的布置全部沿着车架管材走向固定，避开运动部件的运动行程，所有管线的弯曲半径都符合材料的使用要求，避免出现弯折堵塞、磨损破裂的问题。

　　在实际的结构验证逻辑中，所有承载部件的受力都经过多工况仿真校核：包括直线加速工况下的后轴载荷冲击、紧急制动工况下的前轴载荷转移、高速过弯工况下的侧向载荷、单侧车轮过颠簸路肩的冲击载荷，每个连接节点的强度都保留了足够的安全系数，既不会出现强度不足的断裂风险，也不会因为过度设计增加不必要的重量。轮边的轮轴、轴承选型都匹配整车的最大载荷与最高车速要求，轮毂的安装定位面经过形位公差校核，保证车轮高速旋转时的跳动量控制在允许范围内，避免出现行驶抖动的问题。转向拉杆的长度、角度设定经过阿克曼几何校核，保证过弯时内外侧车轮的转角匹配，减少轮胎的异常磨损，提升过弯时的抓地极限。
