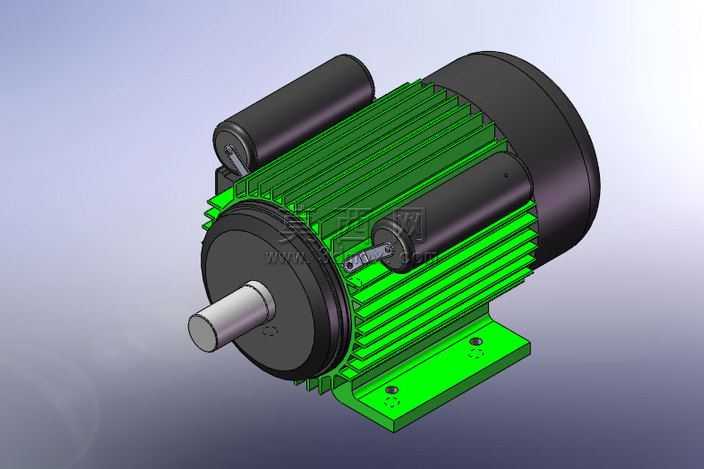

单相异步电动机三维结构设计模型

本模型为单相异步电动机的三维参数化设计成果，建模过程严格遵循工业电机的实际生产尺寸规范，完整还原了该类电机的全部核心结构。建模阶段首先搭建基准坐标系，以输出轴的中心轴线为全局设计基准，依次完成各零部件的特征构建：输出轴采用阶梯轴结构设计，通过拉伸、旋转切除等特征完成轴肩、键槽等细节的建模，保证轴段与轴承、端盖的配合尺寸符合公差要求；电机机座采用带散热筋的壳体结构，通过阵列特征完成周向均匀分布的散热筋建模，散热筋的截面尺寸、排布间距均参考实际风冷散热需求设计，机座底部的安装脚通过拉伸、钻孔特征完成安装孔位的设计，孔位间距符合通用电机安装的标准尺寸规范。定子与转子部分的建模还原了铁芯叠片、绕组的排布结构，端盖部分通过旋转、切除特征完成轴承室、密封槽的细节设计，机身附带的两个电容部件按照实际单相电机的启动电容、运行电容的外形尺寸建模，通过装配约束完成与机座的定位固定。材质渲染阶段针对不同部件赋予对应材质：机座与端盖采用绿色烤漆金属材质，调整粗糙度参数模拟工业漆面的哑光质感，散热筋边缘做轻微倒角处理避免渲染出现锐边失真；输出轴采用抛光不锈钢材质，调整金属反射参数体现机加工表面的金属光泽；电容外壳采用黑色哑光工程塑料材质，表面添加细微的颗粒质感模拟塑料注塑的表面效果；安装脚与机座同材质，安装孔内添加金属衬套的材质细节。装配过程采用自下而上的设计思路，所有零部件通过同轴、重合、距离等装配约束完成定位，整体装配无干涉，各部件的相对位置完全符合实际电机的装配逻辑，可用于电机结构教学、机电设备虚拟装配、产品展示等场景，能够直观呈现单相异步电动机的外部结构与部件组成，为相关机电产品的配套设计提供准确的三维参考。
