多色弯轨导向演示结构件

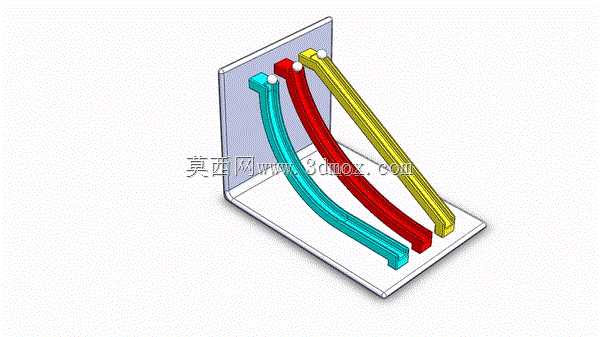

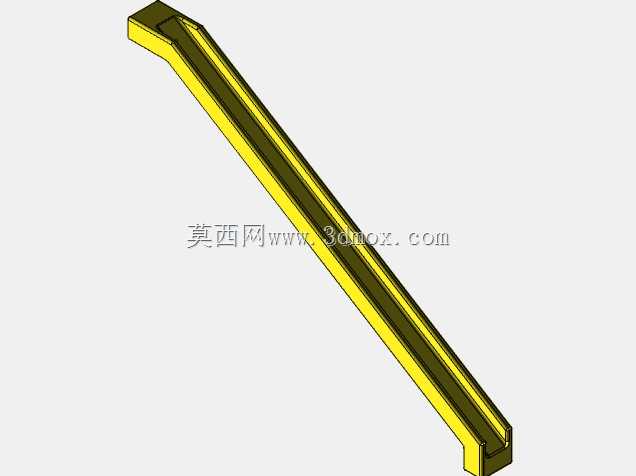

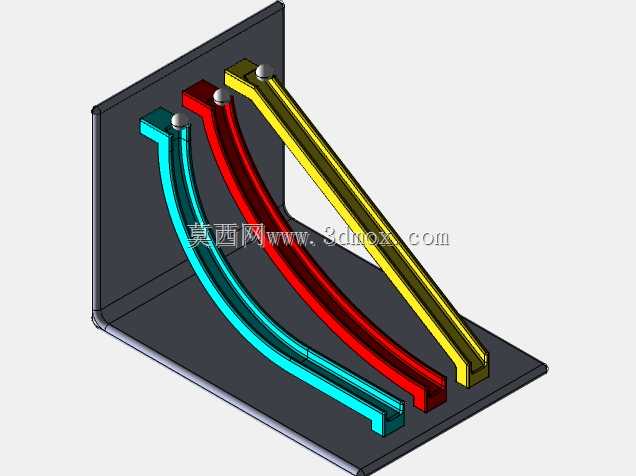

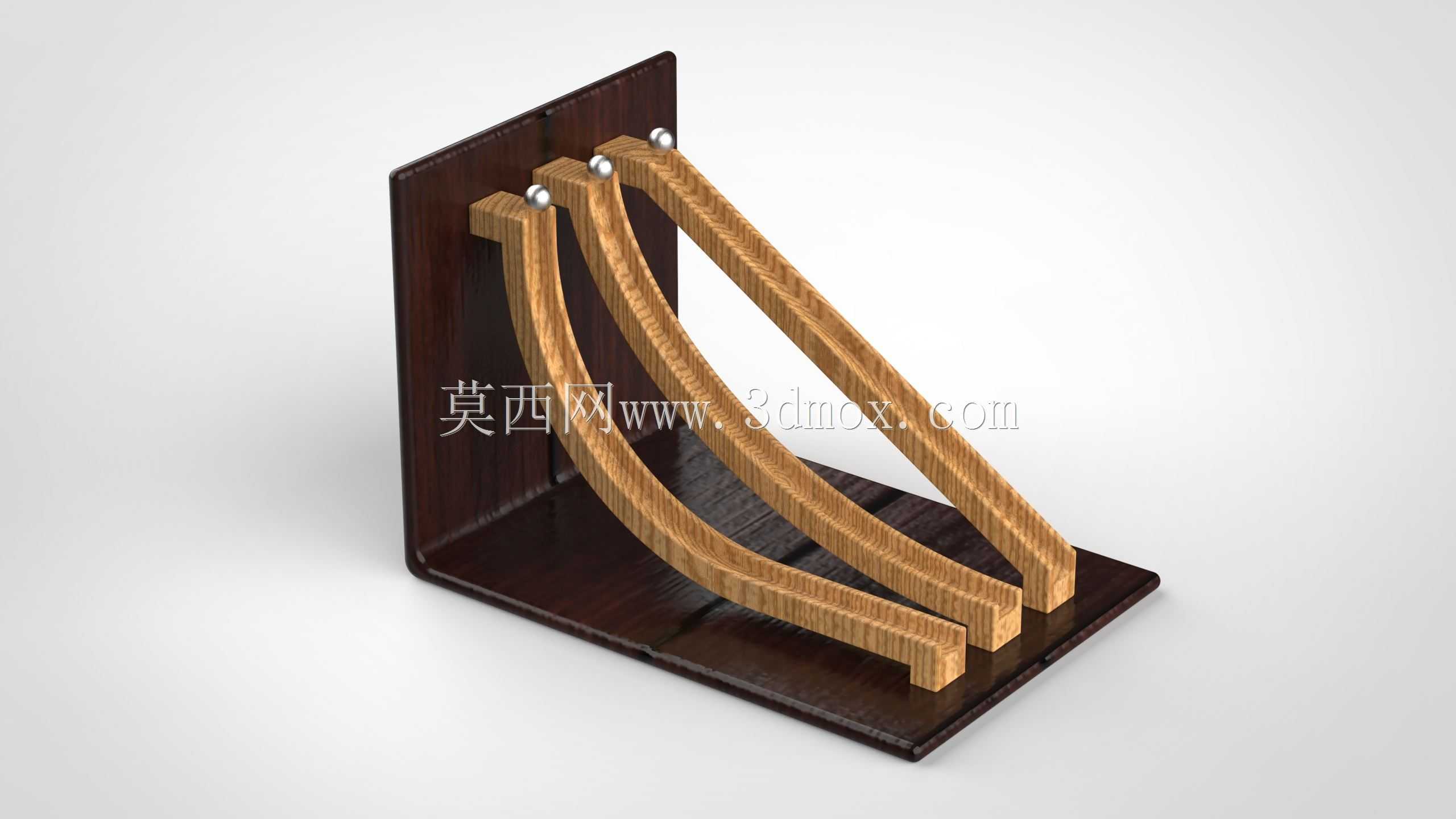

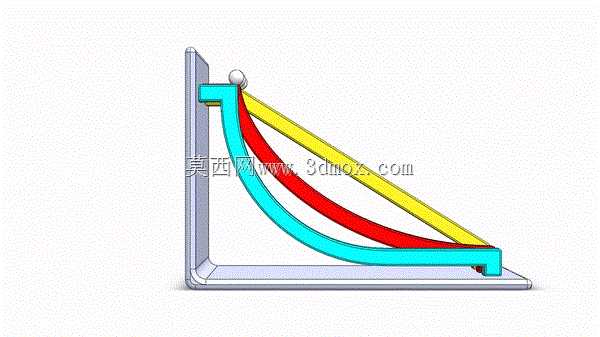

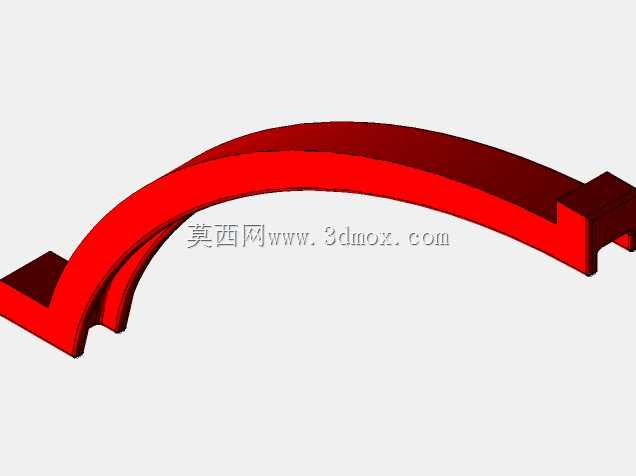

　　这套曲线导向演示结构，核心是三根等曲率渐变的弧形弯轨，搭配垂直安装背板与水平承载底座，主要用于自动化输送线的变向路径模拟、物料滑移轨迹验证场景，在轻工包装、电子元件分拣线的弯道导向段设计中，这类等曲率弯轨的排布逻辑可直接复用，能帮结构工程师提前验证不同宽度载具在弯道段的通过间隙，避免实际投产时出现载具卡滞、滑移脱轨的问题。从设计逻辑来看，三根弯轨采用平行等距排布，曲率半径从内侧到外侧依次递增，每根弯轨的截面采用统一的矩形导向槽结构，端部做了圆弧倒角处理，能降低载具导入时的碰撞冲击；安装时垂直背板与水平底座采用直角定位，弯轨两端分别通过嵌入式定位槽固定在背板与底座上，不需要额外的紧固件即可保证轨道的位置精度，

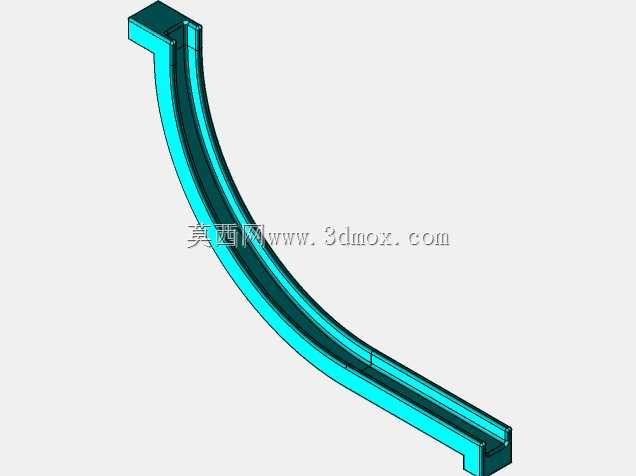

　　这种固定方式也方便快速更换不同曲率的弯轨，适配不同的演示需求。实际应用中，这类弯轨结构可直接拓展为多通道弯道输送导轨，内侧弯轨曲率半径最小，适合输送尺寸较小、重量较轻的物料，外侧弯轨曲率半径更大，可承载宽度更大、重量更高的载具，平行等距的排布方式能保证各通道之间的物料输送互不干扰，在多列并行的分拣线弯道段，这种排布能最大化利用安装空间，减少线体的整体占地面积。从安装边界来看，整套结构的水平底座为矩形平板，安装时需要保证底座平面的平面度公差在0.2mm以内，避免弯轨安装后出现倾斜导致载具滑移不畅；垂直背板与底座的垂直度公差需控制在0.1mm/100mm范围内，保证弯轨两端的安装面同轴度符合要求；

　　弯轨自身的直线度（沿曲线切线方向）公差需控制在0.15mm以内，避免轨道面出现凸起或凹陷导致载具运行卡顿。功能特性上，这套结构的弯轨采用等壁厚设计，整体刚性均匀，在承载额定重量的载具时不会出现局部形变，轨道表面的粗糙度控制在Ra1.6以内，能降低载具滑移时的摩擦阻力，不需要额外添加润滑介质即可保证载具顺畅滑行；三根弯轨采用不同的颜色区分，在演示时可以直观展示不同通道的物料运行轨迹，方便设计人员向非技术人员讲解弯道输送的路径逻辑，也便于现场调试人员快速识别不同通道的轨道位置，减少调试时的对位时间。在设计这类弯轨结构时，首先要确定弯道的整体转向角度，再根据输送载具的宽度、转弯时的最小通过半径计算每根弯轨的曲率参数，

　　避免相邻轨道之间的间隙过小导致载具刮碰；其次要考虑弯轨的安装固定方式，嵌入式定位槽的深度要匹配弯轨的端部尺寸，保证安装后弯轨不会出现轴向窜动；最后要验证载具在弯轨上的运行轨迹，通过调整弯轨的曲率参数，保证载具在弯道段运行时不会出现离心力过大导致的脱轨问题，必要时可在弯轨外侧增加限位挡边，提升运行稳定性。这类曲线导向结构除了用于输送线的弯道段，还可用于小型物料的缓存滑道，利用弯轨的曲线长度增加缓存位的数量，在有限的安装空间内提升物料的缓存能力；在教学演示场景中，这套结构也可作为机械原理的演示教具，直观展示曲线运动的轨迹特点、平行轨道的排布逻辑，帮助初学者理解机械结构中导向件的设计要点。
