带安装座圆柱螺旋缓冲弹簧静力学仿真

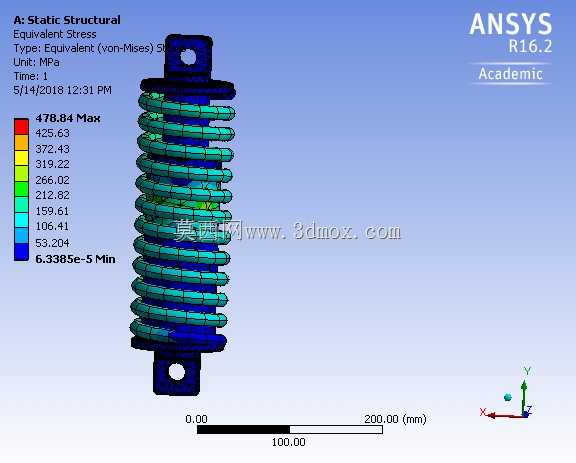

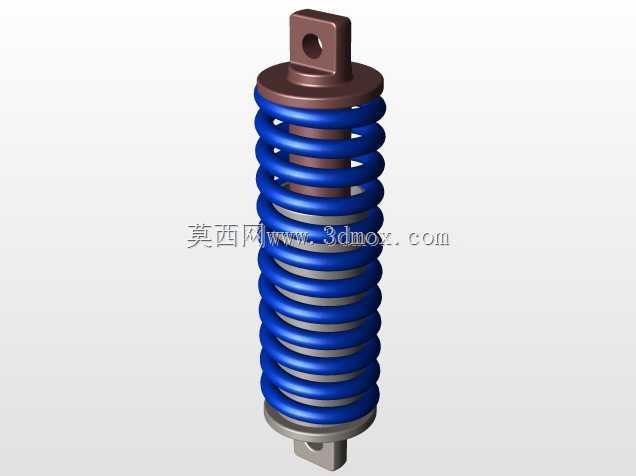

　　本次呈现的是两端带一体式安装吊耳的圆柱螺旋压缩缓冲弹簧的结构仿真模型，这类弹性缓冲元件广泛应用在非道路行走机械悬架、小型振动设备隔振模块、工业输送线缓冲限位工位中，核心作用是吸收冲击载荷、缓释瞬时振动能量，避免刚性碰撞对主体结构造成疲劳损伤。从结构设计逻辑来看，两端的安装座与弹簧本体采用一体化成型的建模思路，安装座上预留的同轴通孔用于穿装销轴完成与上下连接支座的铰接，这种铰接式安装结构可以补偿少量安装角度偏差，避免弹簧在工作过程中承受附加弯矩，有效降低弹簧圈局部应力集中的风险。从仿真云图的尺寸标尺可以判断，该弹簧整体轴向长度控制在200mm量程范围内，弹簧中径、节距参数经过匹配设计，保证在额定压缩行程内不会出现并圈碰磨的问题，

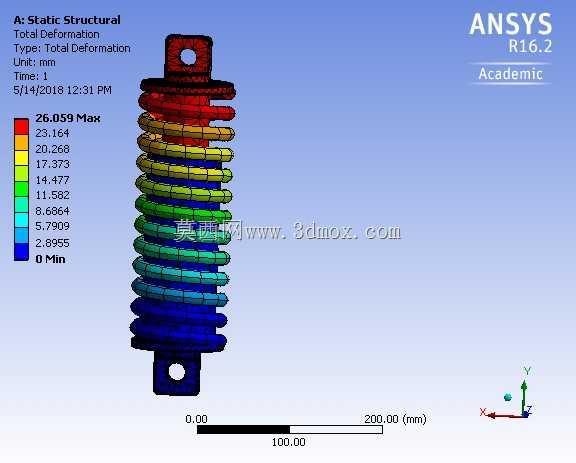

　　两端安装座的外轮廓尺寸小于弹簧外径，不会在压缩过程中与周边安装结构产生干涉。从静力学变形仿真的结果分布来看，弹簧受轴向压缩载荷时，靠近上端加载端的弹簧圈变形量最大，沿轴向向下变形量逐层递减，最下端固定端的弹簧圈变形量最小，这种变形梯度分布符合圆柱螺旋压缩弹簧的受力特性，设计过程中可以根据这个变形分布调整不同圈段的钢丝直径、节距参数，优化应力分布均匀性，避免局部圈段过早出现疲劳失效。在实际设备选型匹配过程中，这类弹簧需要重点校核三个边界条件：一是安装状态下的预压缩量，要保证空载时弹簧不会松脱，同时预留足够的压缩行程应对极限冲击载荷；二是安装座销轴孔的配合公差，既要保证铰接转动灵活，又要避免间隙过大造成工作过程中的冲击异响；

　　三是弹簧的刚度特性，要匹配所缓冲部件的重量与冲击能量，避免刚度过大失去缓冲效果，或是刚度过小导致压缩量超限出现并圈失效。建模过程中对弹簧端部的磨平结构、安装座与弹簧圈的过渡圆角都做了细节还原，这些过渡位置是实际生产中应力集中的高发区域，仿真时对这些区域做网格加密处理，可以更精准地捕捉局部应力峰值，为后续的结构优化、热处理工艺制定提供数据支撑。这类带安装座的缓冲弹簧相比普通无座弹簧，省去了现场装配时的支座定位工序，安装便捷性更高，在小型代步车辆后悬架、小型振动筛隔振支脚、仓储物流设备防撞缓冲位都有大量应用，设计时除了刚度、强度参数外，还要考虑工作环境的腐蚀因素，匹配对应的表面处理工艺，延长元件的实际使用寿命。
