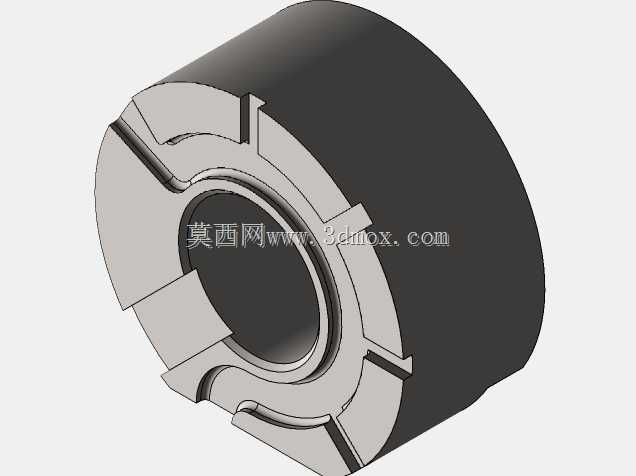

紧凑型外啮合齿轮泵总成结构设计

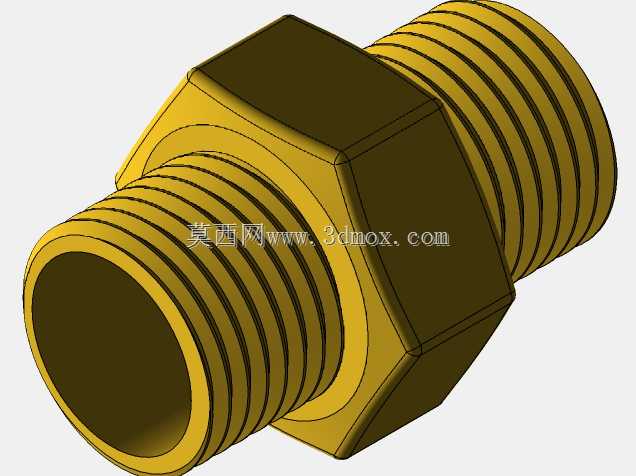

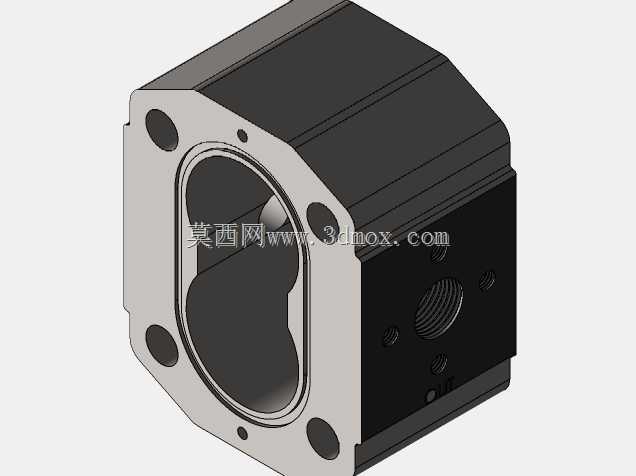

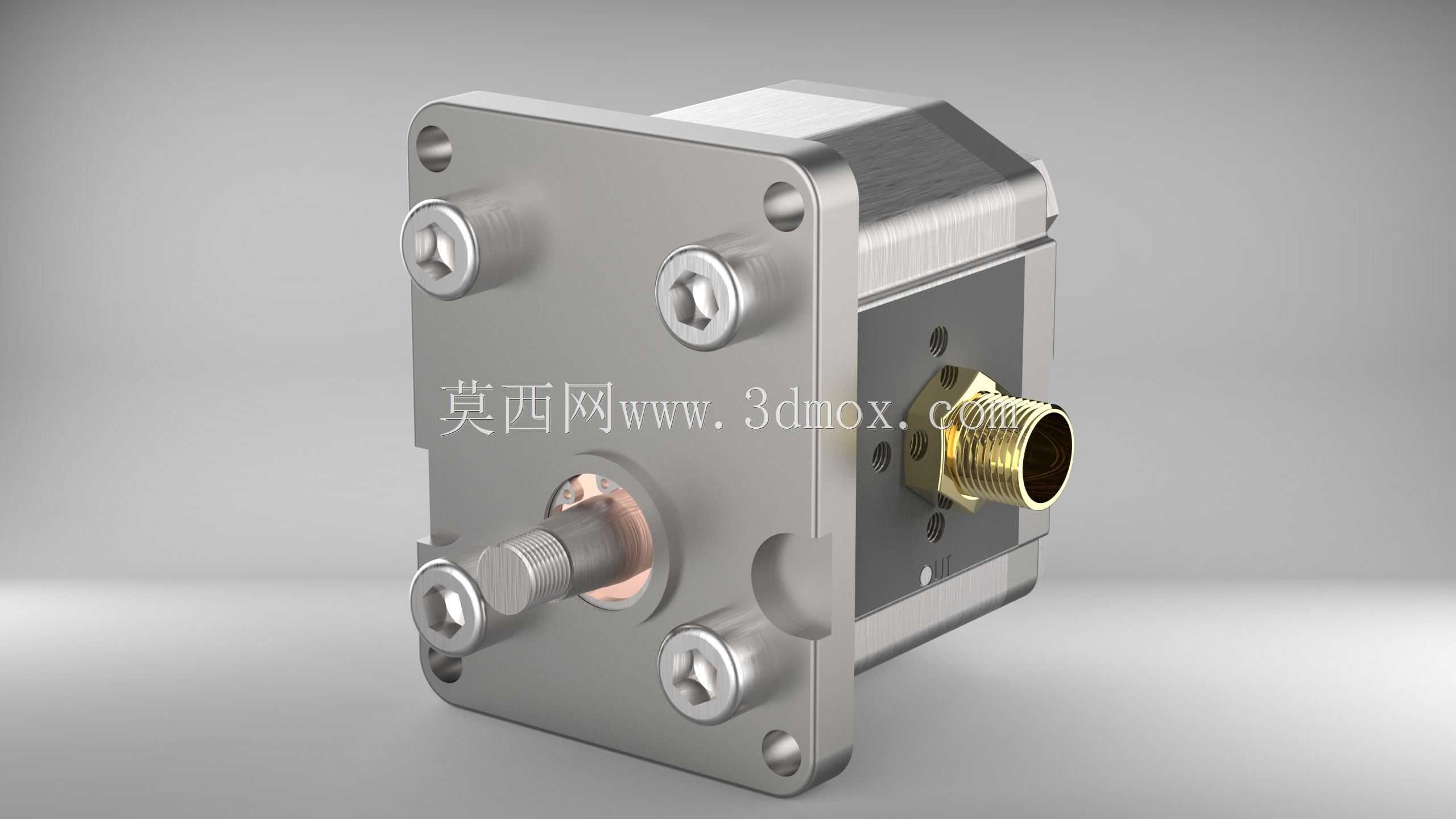

　　在液压传动系统、小型润滑回路、低压流体输送工况中，外啮合齿轮泵是应用占比极高的动力元件，这款齿轮泵的结构设计完全围绕紧凑安装、稳定输出的工程需求展开，没有冗余的装饰性结构，所有外形特征都服务于功能实现与安装适配。从安装边界来看，泵体采用方形法兰安装面，四个角位布置内六角螺栓安装孔，孔位公差按照IT7级精度设计，能够直接适配标准液压阀块、设备基座的安装螺孔，不需要额外加工转接板，安装面的平面度要求控制在0.02mm以内，保证密封件压缩量均匀，避免长期运行出现渗漏问题。泵体的进出油口采用侧置外螺纹接头设计，其中高压输出端配置黄铜材质的外螺纹接嘴，接头螺纹选用通用管螺纹规格，能够直接匹配标准液压油管、润滑管路的接头，不需要定制转接接头，进油口与出油口的通径按照额定流量下1.5m/s的流速设计，避免通径过小造成吸油阻力过大引发气蚀，也不会因为通径过大造成泵体整体尺寸冗余。

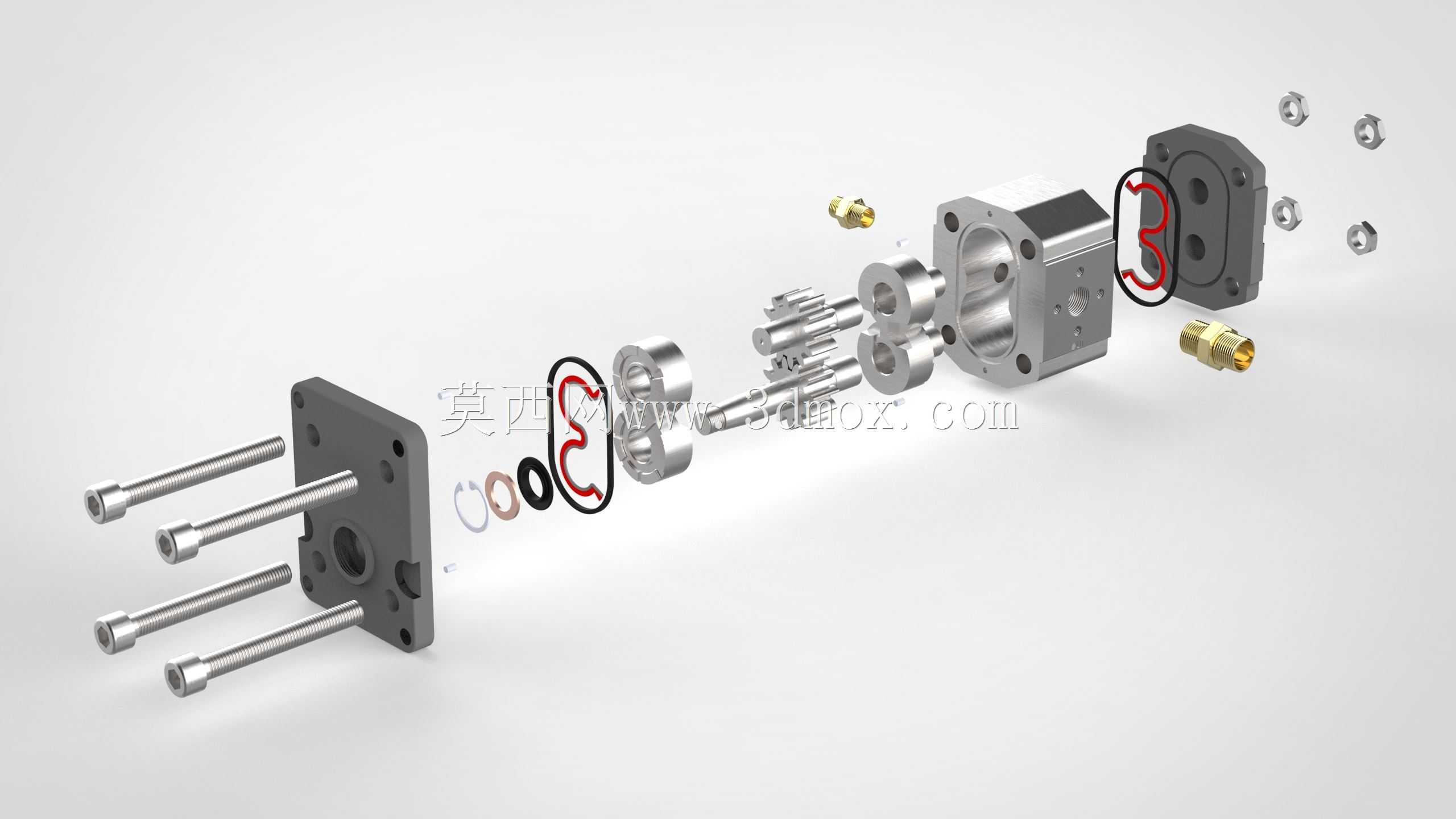

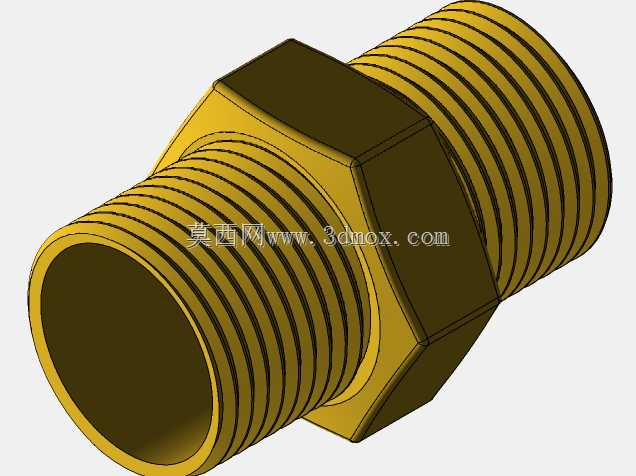

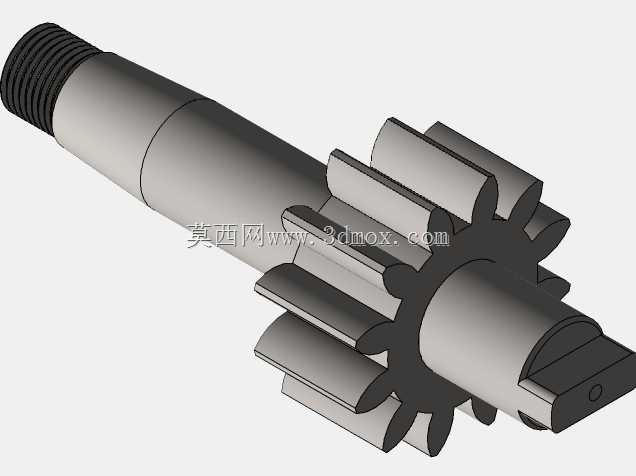

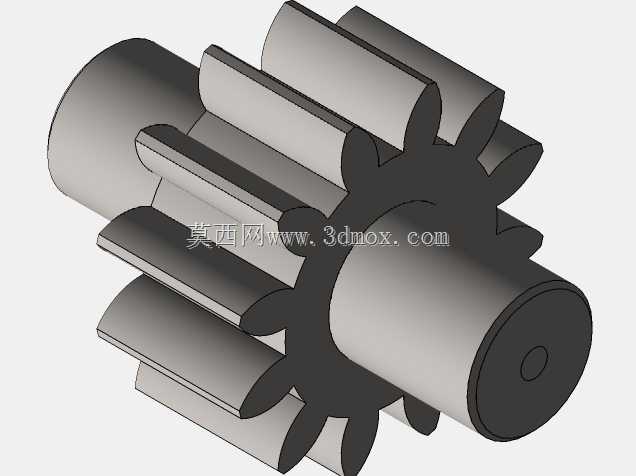

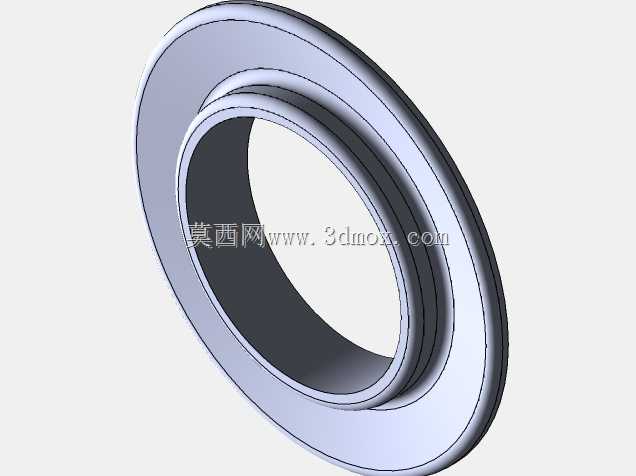

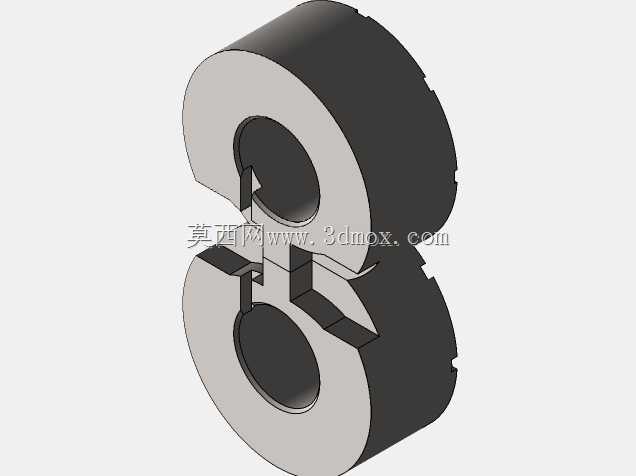

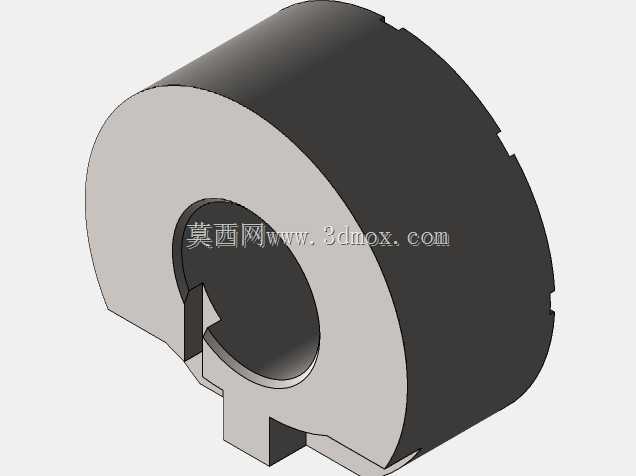

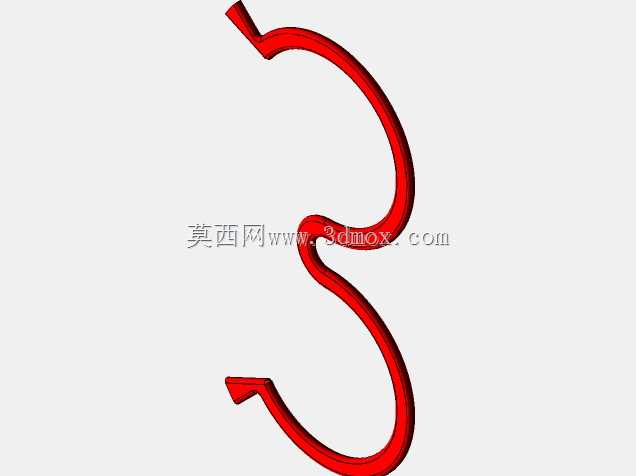

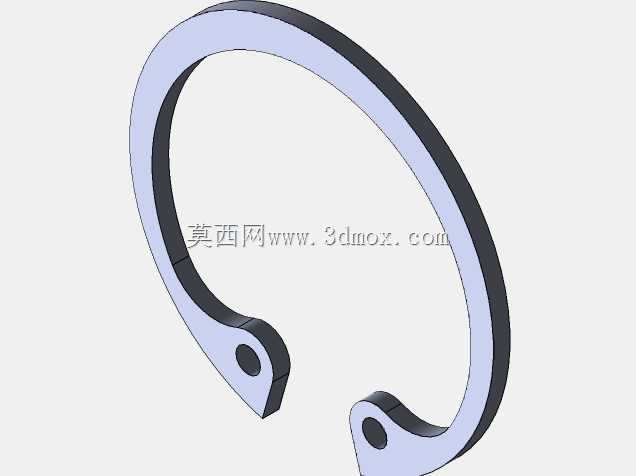

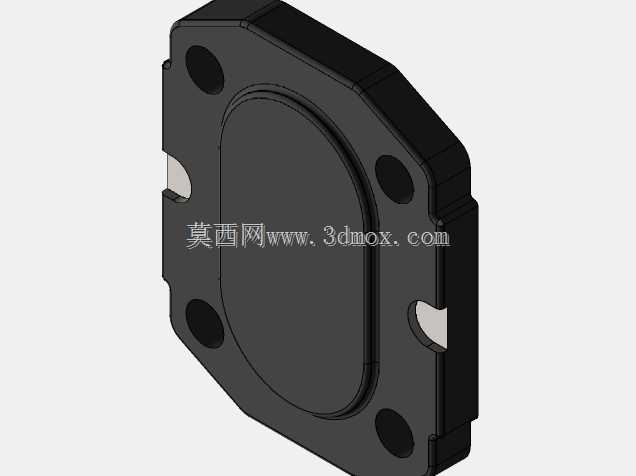

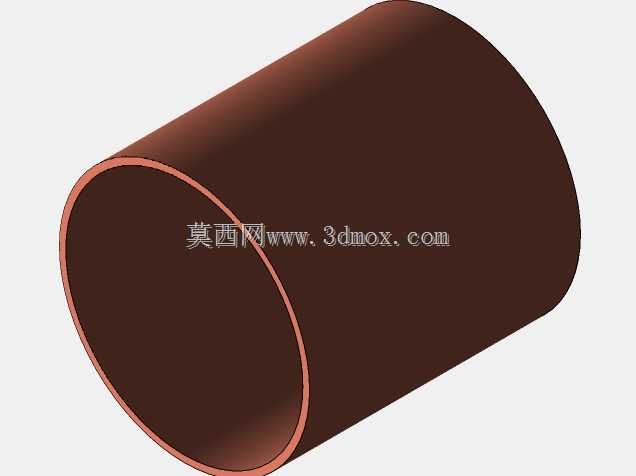

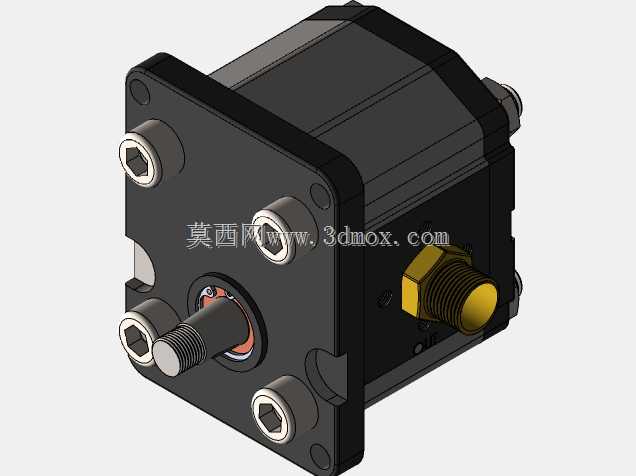

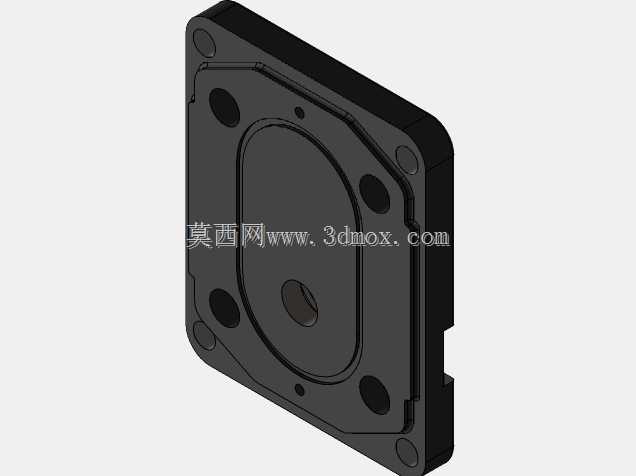

　　从功能特性来看，这款齿轮泵采用外啮合直齿齿轮结构，齿轮参数经过优化，齿侧间隙控制在0.03-0.05mm之间，既保证齿轮转动过程中不会出现卡滞，又能将容积效率控制在合理区间，额定工作压力下的内泄漏量控制在允许范围内。泵体内部的卸荷槽设计对称布置在齿轮啮合区的两侧，能够有效解决齿轮啮合过程中困油带来的压力脉动、噪声增大问题，延长轴承与齿轮的使用寿命。泵轴采用伸出式结构，轴端设计有平键安装位，能够直接连接电机输出轴、联轴器或者带轮，轴伸部位的密封采用双唇口油封，能够同时阻挡内部油液外泄和外部粉尘、杂质进入泵体内部，适配多粉尘的车间作业环境。端盖与泵体之间采用定位销定位，保证装配过程中齿轮轴孔的同轴度，避免装配偏差造成齿轮偏磨，端盖的紧固螺栓采用对称布置方式，拧紧过程中按照对角线顺序施力，保证端盖受力均匀，不会出现局部间隙过大的问题。

　　从设计思路来看，这款齿轮泵没有追求过高的额定压力，而是聚焦中小流量、稳定可靠的应用场景，比如小型机床的润滑系统、液压工装的夹紧动力单元、小型设备的冷却循环回路，这类场景不需要高压大流量输出，但对泵的运行稳定性、安装便捷性、维护成本要求较高。设计过程中优先选用通用标准件，所有紧固螺栓、油封、接嘴都采用市面通用规格，后期维护更换不需要采购定制配件，能够大幅降低设备的全生命周期维护成本。泵体材质选用铝合金压铸成型，在保证结构强度的前提下尽可能降低泵体自重，对于移动设备、轻量化要求高的安装场景适配性更好，齿轮与泵轴采用合金钢材质，表面经过渗碳淬火处理，硬度达到HRC58-62，能够承受长期运转的磨损，保证设计使用寿命。

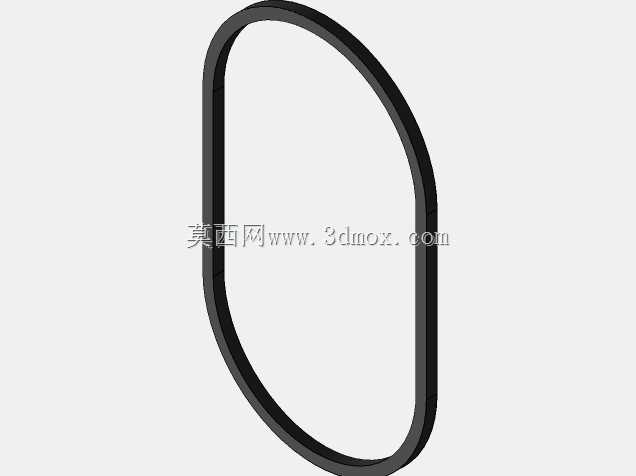

　　在实际选型适配过程中，需要注意安装时泵轴与驱动轴的同轴度偏差不能超过0.1mm，否则会造成油封过早磨损、轴承载荷过大引发异响；吸油管路的长度尽可能控制在1米以内，管路通径不小于泵进油口通径，避免吸油阻力过大；首次启动前需要向泵体内注满液压油，避免干磨造成内部零件损伤。这款齿轮泵的整体外形尺寸控制紧凑，方形安装面的边长不足100mm，整体长度不超过120mm，能够在狭小的设备安装空间内布置，不需要预留过大的操作与维护空间，对于集成度较高的小型自动化设备、便携式液压工具来说，这种紧凑结构的适配优势非常明显。不同于大排量高压齿轮泵的复杂结构，这款泵的零件数量少，装配工序简单，拆解维护不需要专用工具，现场运维人员经过简单培训就可以完成密封件更换、内部清理等常规维护操作，非常适合分布式布置的多点润滑系统、小型液压站这类需要批量应用的场景。
