侧装法兰接口离心式抽水机结构

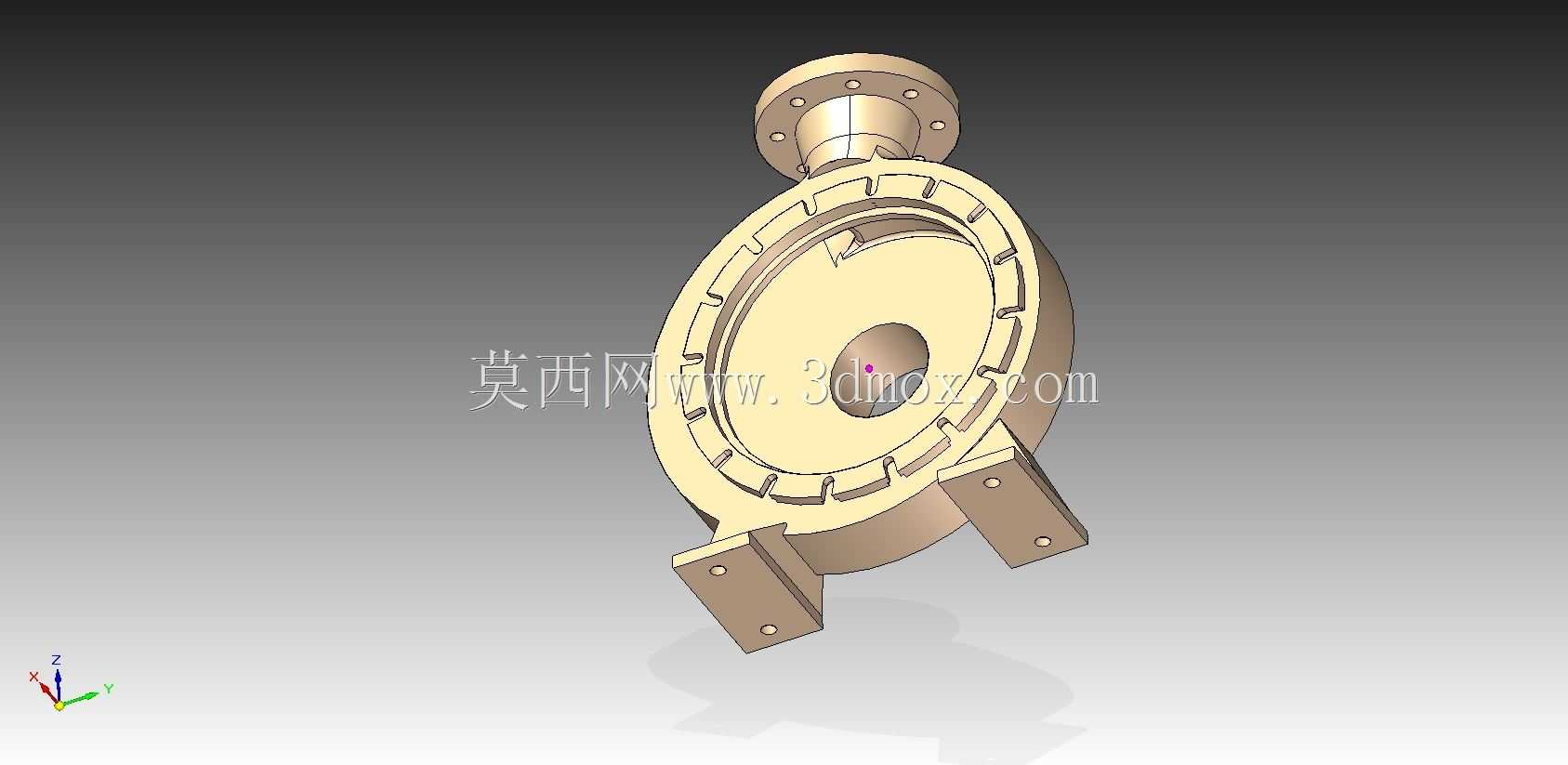

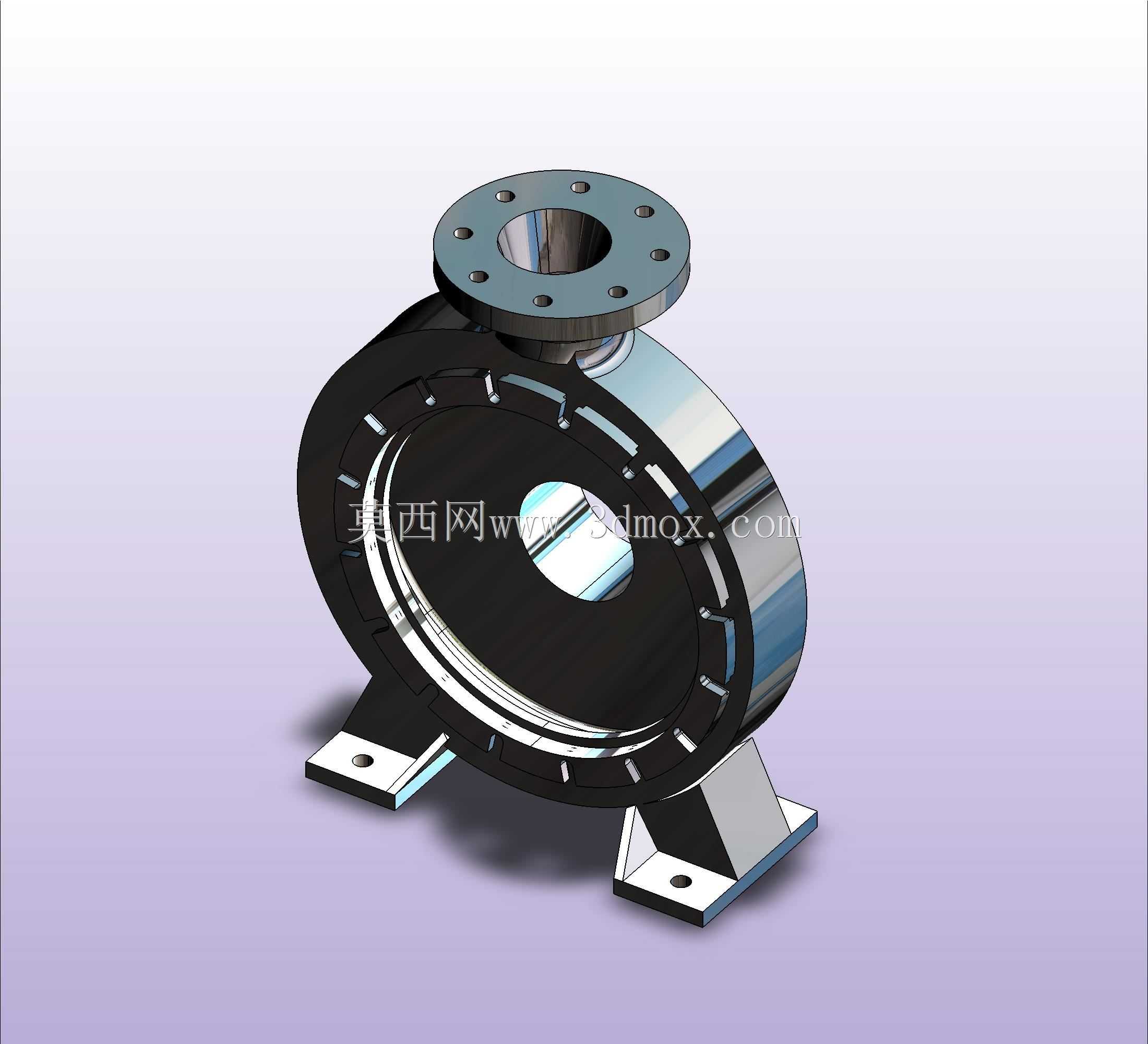

　　做流体输送类项目的结构设计时，这类侧装法兰接口的抽水机结构是市政给排水、小型农田灌溉、工业循环水支路里很常见的选型参考。从实际落地的安装场景来看，这类泵体的安装支座采用双侧带安装孔的支脚结构，支脚与泵壳一体铸造成型，安装时不需要额外做复杂的转接支架，直接通过螺栓将支脚固定在混凝土基础或者钢制机架上即可，安装孔的位置公差在建模时已经预留了现场配装的调整余量，避免现场安装时出现孔位对不上的问题。顶部的法兰接口采用标准凸面法兰结构，法兰盘上的螺栓孔均匀分布，适配常规的给排水管路法兰连接标准，对接管路时不需要额外加工转接接头，能直接和同压力等级的管路对接，减少现场管路改造的工作量。

　　从功能设计的角度出发，这个泵体的蜗壳流道采用等角螺旋线设计，建模时特意做了流道内壁的顺滑过渡处理，没有突兀的折角或者凸台，能减少流体在泵壳内部的沿程阻力损失，提升泵的运行效率，同时降低流体湍流带来的振动和噪音。泵壳的中分面采用止口定位结构，装配时能快速对准泵壳前后两部分的同轴度，不需要反复调整找正，中分面的密封槽预留了密封垫片的安装空间，能保证泵体运行时的密封性能，避免流体泄漏。

　　日常做选型匹配的时候，要注意这个泵体的安装边界尺寸：支脚的安装孔中心距、顶部法兰的端面到泵壳底部的高度、泵壳主体的最大回转直径，这些尺寸在建模时都按照实际铸造件的公差要求做了工艺预留，泵壳外壁的加强筋沿着蜗壳的径向分布，既能够提升泵壳的结构强度，承受泵运行时的内部流体压力，又不会过多增加泵体的整体重量，兼顾了结构强度和材料成本的平衡。

　　在实际应用场景里，这类抽水机既可以用于清水输送，也可以通过调整过流部件的材质，适配轻度污水的输送需求，比如小型工地的临时排水、厂区的循环冷却水输送、居民小区的二次供水增压都能用到。建模的时候把泵体的各个安装配合面都做了公差标注参考，比如法兰的密封面平面度、支脚安装面的平行度、泵轴安装孔的同轴度，这些参数都是实际生产加工时必须控制的形位公差，能直接给后续的加工工艺编制提供参考，不需要设计人员再反复核对结构的配合关系。另外泵体的支脚位置特意做了局部加厚处理，避免泵运行时的振动导致支脚出现应力集中断裂的问题，法兰和泵壳的连接位置也做了圆弧过渡，减少铸造时的应力集中，提升铸件的成品率。
