户外儿童游乐场直式焊接滑梯结构设计

　　这款直式滑梯主要面向社区公共活动区、小型幼儿园户外场地、街边口袋公园这类低龄儿童活动场景设计，核心服务3-8岁身高区间在90cm到130cm的儿童群体，作为基础游乐承载设施，满足低龄儿童短距离滑行游乐的核心需求，整体结构没有复杂的弯折与附加游乐模块，安装落地后对场地平整度要求较低，后期维护成本也相对可控。

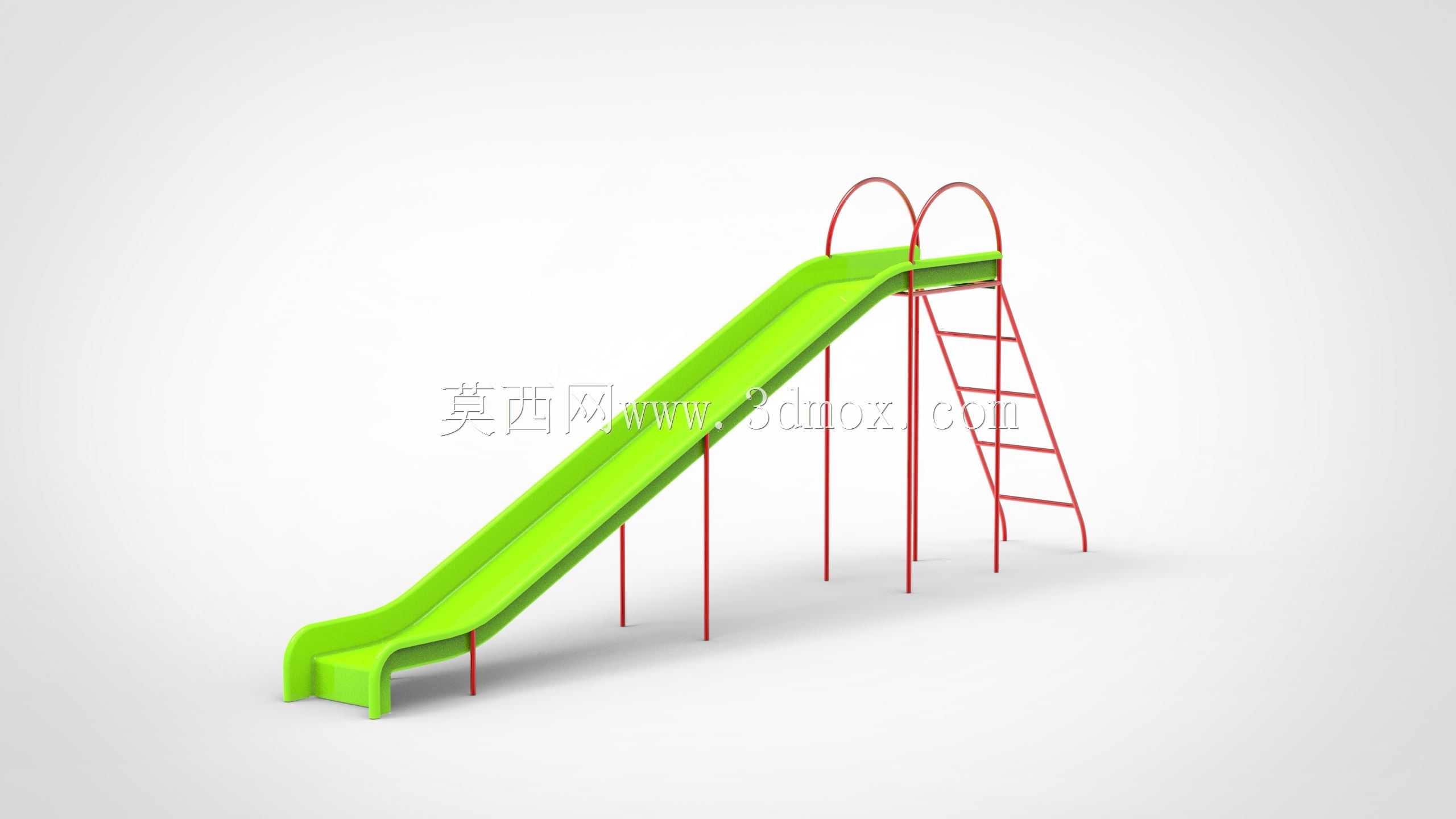

　　从实际使用的功能特性来看，整个滑梯分为滑行段、顶部登乘平台、爬梯、支撑立柱四个核心功能模块，滑行段采用整体平滑过渡的钣金弯折成型结构，两侧设置高度12cm的一体式挡边，能够避免儿童滑行过程中侧翻滑落，滑行面全程做圆弧过渡处理，没有尖锐棱角与拼接缝隙，不会出现衣物勾挂、肢体磕碰的风险；顶部登乘平台设置双弧形防护栏，护栏间距控制在8cm以内，符合儿童游乐设施的安全间隙要求，避免儿童从平台侧方跌落；爬梯采用等距圆钢踏步设计，踏步间距18cm，踏步表面做防滑处理，适配低龄儿童的步幅抬腿高度，两侧同样设置连续扶手，从地面延伸至平台位置，给儿童上下攀爬提供连续的受力支撑点；支撑部分采用多根等径圆管立柱，沿滑行段底部均匀分布，每根立柱底部设置安装法兰盘，可通过膨胀螺栓直接固定在硬化混凝土地面，不需要额外做复杂的地基预埋，适配绝大多数已完成硬化的户外场地。

　　设计过程中优先考虑焊接工艺的落地可行性，所有结构件的连接节点都采用常规电弧焊即可完成，不需要特殊的焊接工装与工艺，滑行段的钣金主体采用2mm厚冷轧钢板弯折成型，表面做户外级喷塑处理，兼顾结构强度与户外耐候性，支撑立柱与爬梯杆件采用直径32mm的焊接钢管，壁厚2.5mm，整体结构的静载承重可达到每平方米200kg，能够同时满足3-4名儿童在设施上活动的承重需求，不会出现结构变形失稳的问题。

　　外形尺寸方面，整个滑梯总长度为3.8m，顶部平台距离安装地面的高度为1.8m，滑行段的倾斜角度控制在32度，这个角度既能够保证儿童滑行过程中有足够的顺滑度，不会因为角度过小出现滑行卡顿，也不会因为角度过大导致滑行速度过快引发碰撞风险，滑梯整体宽度为60cm，可容纳一名儿童单次滑行，避免并行滑行出现的挤压碰撞；安装边界上，设施落地需要预留的最小场地尺寸为长5m、宽2.5m，滑梯滑行出口位置需要预留至少1.2m的空地区域作为缓冲空间，不能设置硬质凸起障碍物，周边也不能有尖锐的硬质构件紧邻安装，设施安装完成后所有外露的焊接节点都要做打磨抛光处理，去除焊渣与尖锐毛刺，再做表面喷塑覆盖，避免外露金属棱角划伤使用者。

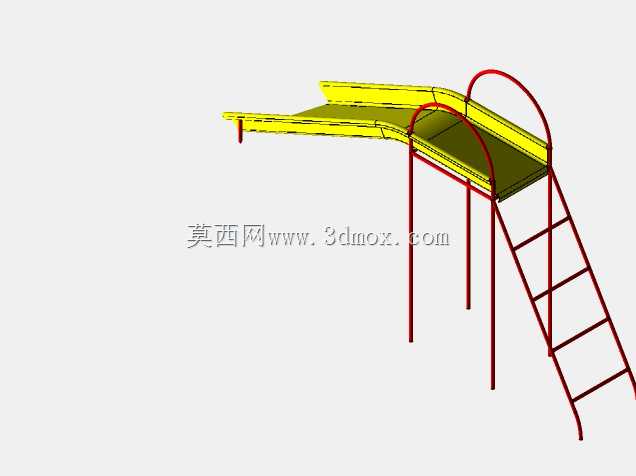

　　从结构建模的逻辑来看，整个模型采用自下而上的装配思路，先分别完成滑行钣金件、支撑圆管、爬梯踏步、顶部护栏的单个零件建模，其中滑行段的曲面采用等半径扫掠成型，保证整个滑行面的曲率连续，没有局部的凸起或凹陷，装配过程中所有连接节点都按照实际焊接的贴合位置做配合约束，还原真实生产中的焊接定位关系，没有出现零件干涉或者装配间隙不合理的问题，建模过程中对所有管材的端部都做了圆弧收口处理，避免管材端部的锐边外露，同时也减少了后期现场安装时的打磨工作量。

　　实际落地使用时，这款滑梯不需要搭配额外的缓冲铺装也可在普通硬化场地使用，若搭配橡胶安全地垫使用则安全冗余更高，整体结构没有易损的活动零部件，日常只需要定期检查焊接节点是否出现开裂、固定螺栓是否松动、表面喷塑层是否出现脱落锈蚀即可，维护频次远低于带有复杂转动结构、组合模块的大型游乐设施，非常适合小型活动场地的低成本游乐设施配置需求。
