带滑动转换机构的木质益智玩具结构

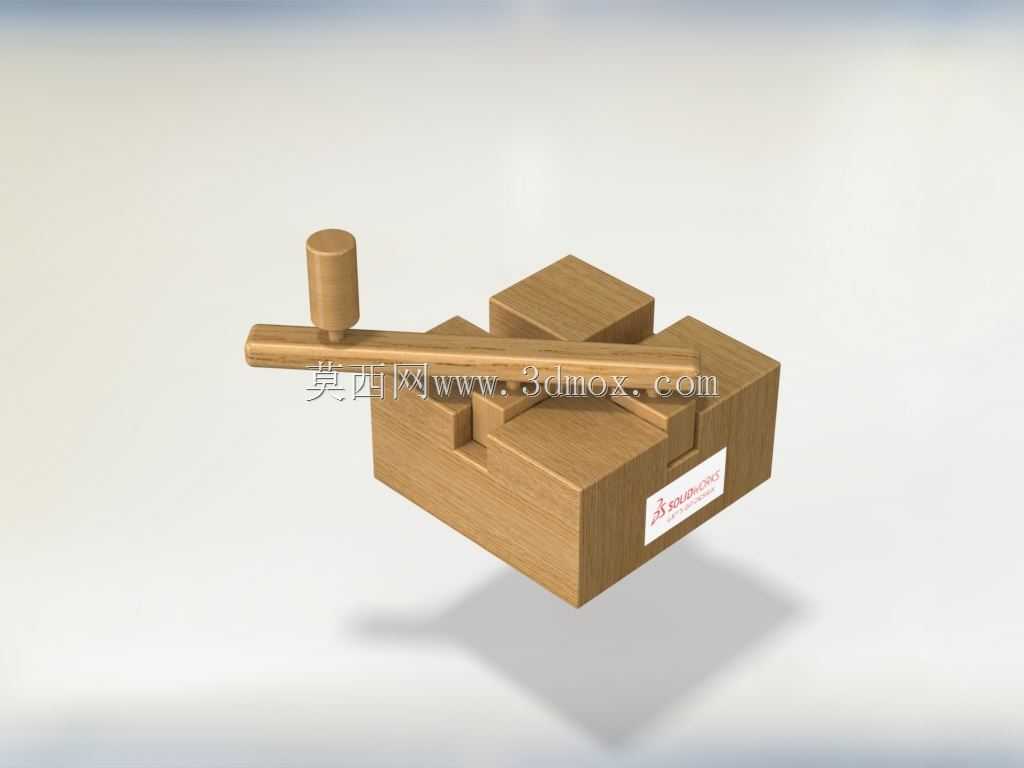

　　这款带滑动机构的木质构件，核心功能是实现旋转运动到直线运动的平稳转换，整体采用全实木拼接结构，没有额外金属连接件，依靠木块间的榫卯咬合与滑动槽配合完成传动动作。从实际应用场景来看，这类结构既可以作为青少年机械原理科普的实操教具，让学习者直观理解运动转换的基础逻辑，也能作为益智拼装玩具的核心传动单元，通过动手拆装掌握基础机械结构的配合关系，部分文创类木质摆件也会借鉴这类传动结构做动态展示设计。

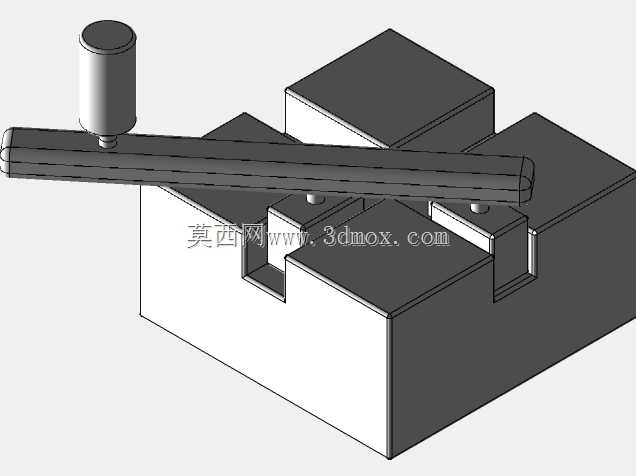

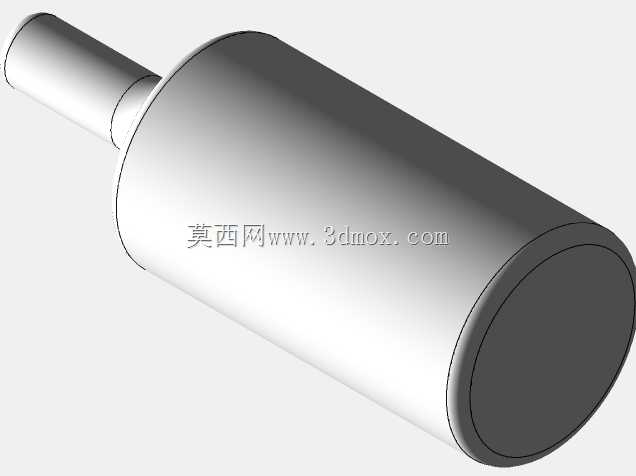

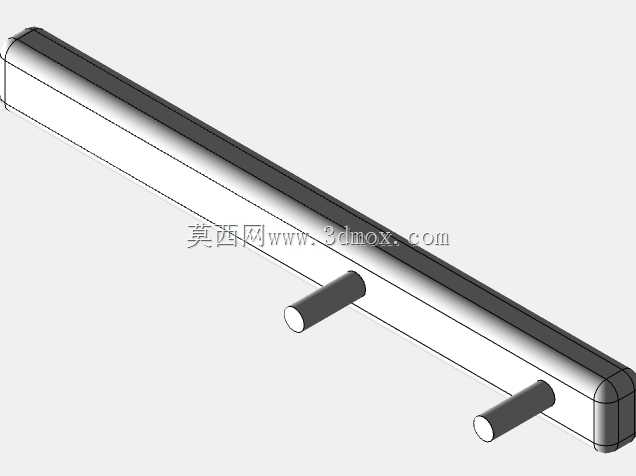

　　从功能特性上看，整个机构的动力输入来自顶部的圆柱形木质操作杆，当转动操作杆时，杆身下方的偏心凸块会嵌入横向长木条的导向槽内，随着转动动作推动横向木条沿预设的直线方向做往复滑动，横向木条的行程被两侧的限位块严格约束，不会出现脱槽或卡滞问题。主体基座采用多块方形木块堆叠咬合而成，每个木块的接触面都做了精细的倒角处理，滑动配合面预留了0.15mm的装配间隙，既保证木质构件在温湿度变化产生轻微形变时仍能顺畅滑动，又不会因为间隙过大出现传动松垮的问题。

　　设计思路上，整个结构完全遵循木质材料的加工特性，所有零件都采用平面铣削、开槽的加工工艺即可完成生产，不需要复杂的曲面加工或特殊工装，非常适合小批量木工生产或者创客DIY制作。在结构布局时，特意将传动的偏心结构隐藏在基座木块的内部空腔中，外部仅露出操作杆和滑动输出的木条，既保证了外观的简洁整体性，也避免内部传动结构夹手的安全隐患，适配玩具类产品的安全设计要求。操作杆的顶部做了圆弧收头处理，握持转动时的手感更舒适，横向滑动木条的两端也做了圆角打磨，没有尖锐棱角。

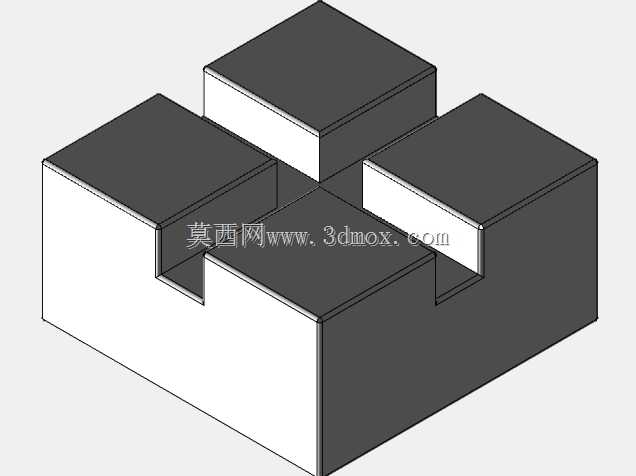

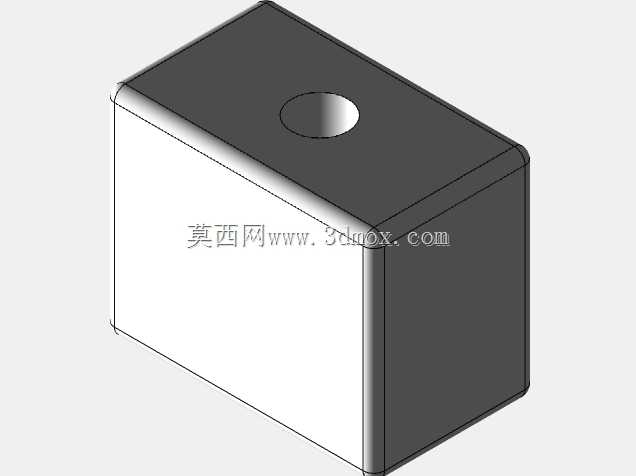

　　从安装边界与尺寸配合来看，整个机构的基座为规整的立方体结构，底部为完全平面，可以直接平稳放置在桌面或展示台面上，不需要额外的固定支架。操作杆的转动半径控制在35mm以内，转动过程中不会超出基座的外轮廓边界，横向木条的最大伸出长度不超过基座边长的二分之一，滑动到极限位置时整体重心仍然落在基座支撑面范围内，不会出现倾翻问题。所有滑动配合的槽道深度统一为8mm，凸块的嵌入深度为7mm，既保证传动时的咬合强度，又不会因为接触面积过大增加滑动阻力。木质材料本身的自润滑特性也让这个机构不需要额外添加润滑剂，长期使用也不会出现污渍沾染的问题，日常维护只需要清理表面积尘即可。

　　在实际结构验证过程中，这类纯木质传动结构的使用寿命主要取决于配合面的磨损程度，设计时将滑动接触的木纹方向统一为与滑动方向平行，能有效降低长期滑动产生的磨损失效，反复操作上千次仍能保持顺畅的传动手感。相较于塑料材质的同类传动玩具，木质结构的触感更温润，拼装过程中的容错率也更高，轻微的尺寸偏差可以通过砂纸打磨快速修正，非常适合作为机械结构入门的实操案例，也能为小型文创产品的动态结构设计提供可落地的参考方案。
