桌面演示用英雄蒸汽机结构设计

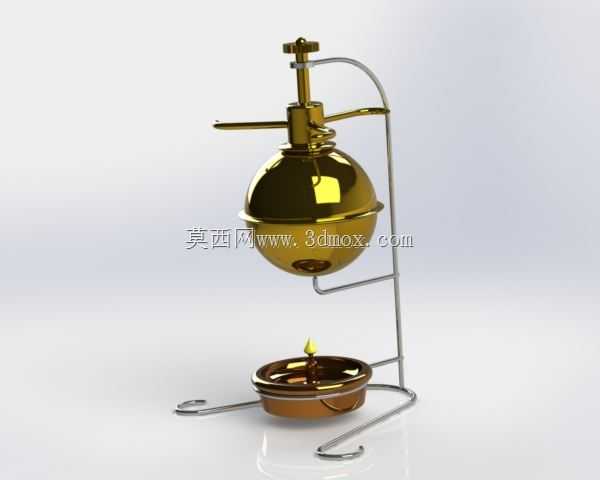

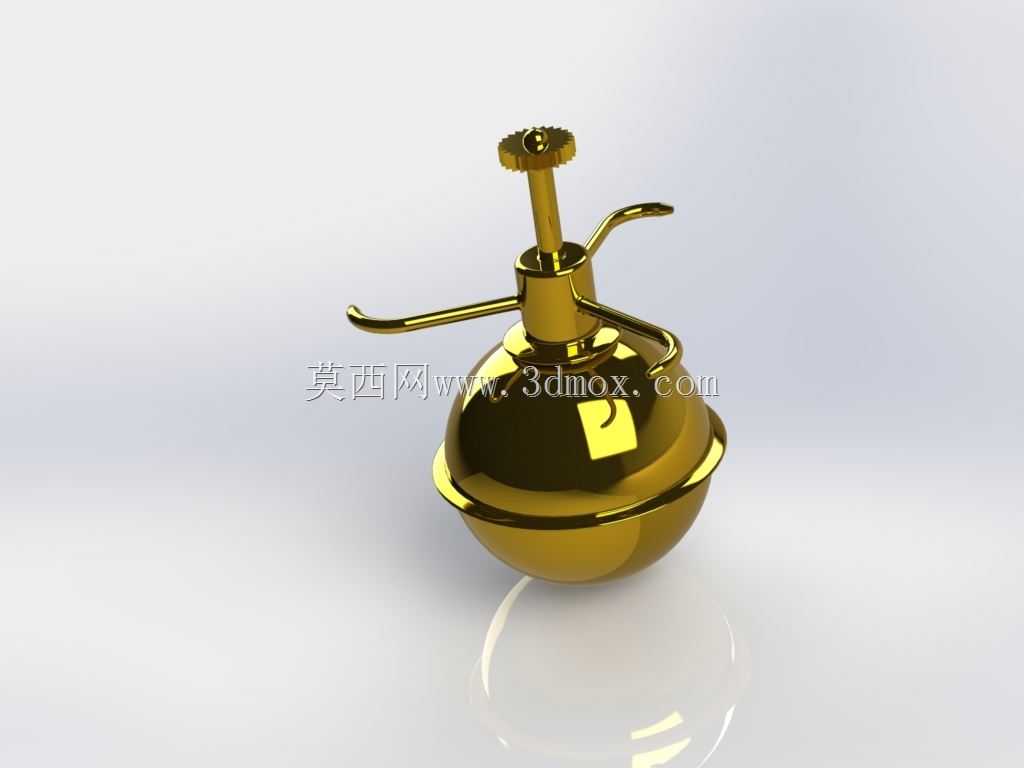

　　这款小型英雄蒸汽机的三维结构设计，主要面向教学演示、科普实验场景打造，整体采用立式分体布局，核心做功部件为球形蒸汽腔体，搭配下方独立的加热炉座，通过金属支架完成整体支撑，可直接放置于平整实验台面使用，无需额外固定安装结构。从实际功能逻辑来看，该装置通过下方炉体内的燃料燃烧加热球形腔体内的液态工质，待腔体内压力达到阈值后，蒸汽通过腔体顶部的导流通道进入做功机构，推动水平布置的旋翼结构转动，将蒸汽的热能转化为旋转机械能，可直观展示外燃机的能量转换全过程，适合中学物理实验、高校工程认知课程的演示环节使用，也可作为机械原理课程的结构拆解教具。设计过程中优先考虑了演示场景的安全性与可视性，球形腔体采用薄壁回转结构，壁厚均匀，既保证了承压能力，

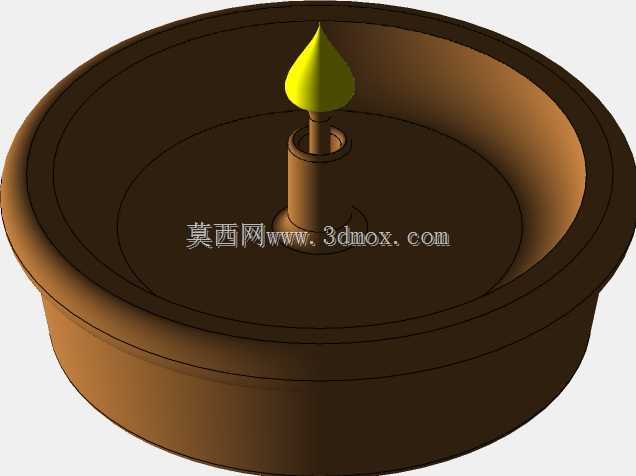

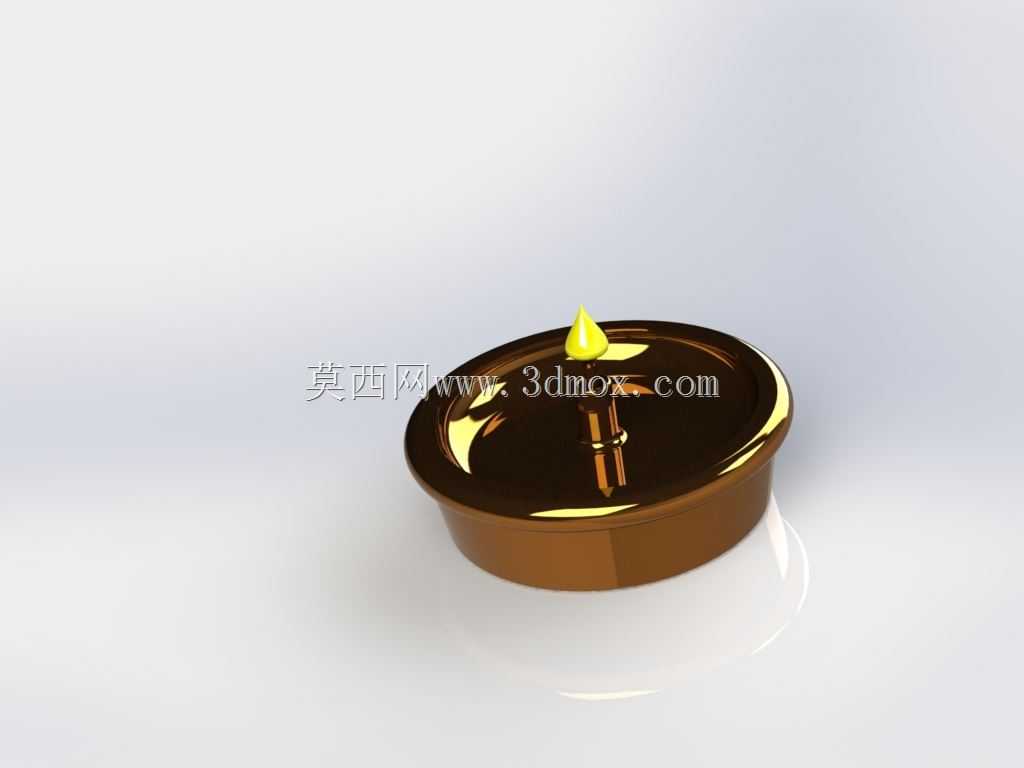

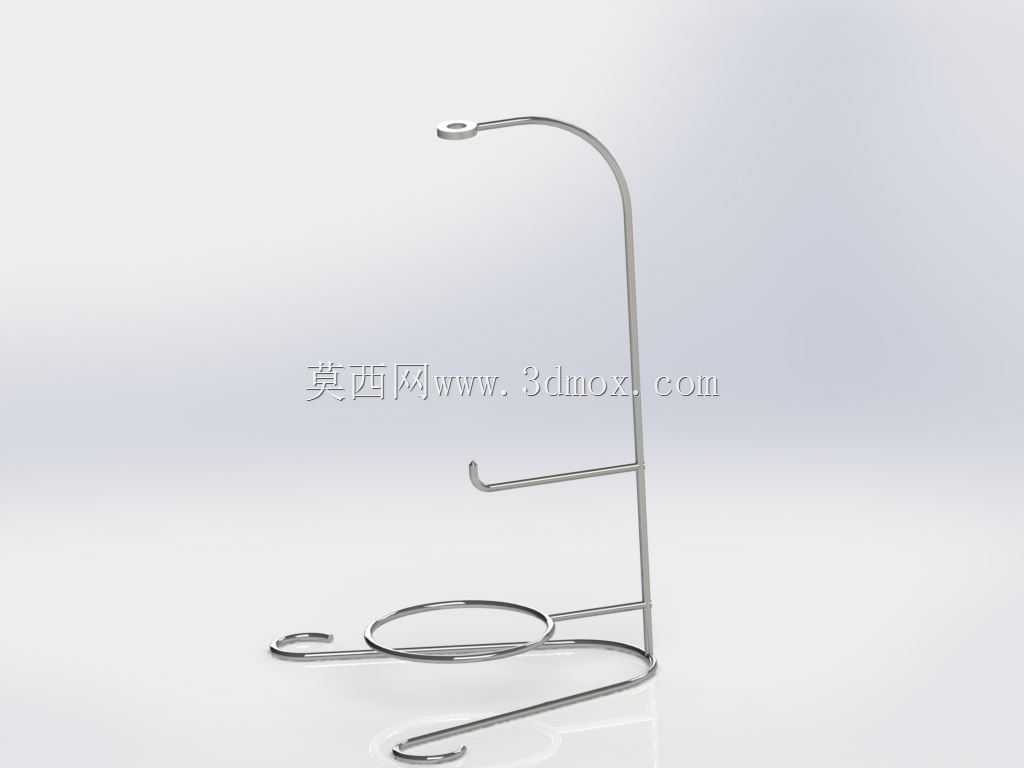

　　也减少了加热过程中的热量损耗，腔体顶部设置有调压阀结构，可通过顶部旋钮调整腔体泄压阈值，避免腔体内压力过高引发安全问题。支撑结构采用弯折金属线材成型，底部为三点式支撑脚，三个支撑脚向外延展形成稳定的支撑边界，整体支撑范围直径约180mm，放置时不会出现侧翻风险，支架中部设置有环形托圈，刚好承托球形腔体的中下部位置，保证腔体与下方加热炉的距离固定，让加热火焰始终对准腔体底部的受热区域，提升热转换效率。加热炉座为浅盘式结构，盘体深度约15mm，可容纳液态燃料与棉质灯芯，炉座顶部设置有可调节的灯芯夹持结构，可通过调整灯芯伸出长度控制火焰大小，进而调整蒸汽产出速率，改变旋翼的转动速度。做功部分的旋翼采用对称式平直叶片设计，

　　叶片与中心转轴一体连接，转轴与腔体顶部的轴承座配合，转动阻尼极小，仅需较低的蒸汽压力即可驱动旋翼持续转动，转动过程中无卡顿、无偏摆，可长时间稳定运行。整体结构的连接部位均采用可拆卸设计，球形腔体可直接从支架托圈中取出，方便添加工质、清理腔体内部水垢，加热炉座也可单独取下，方便添加燃料、清理燃烧残留，日常维护操作十分简便。从安装边界来看，装置整体高度约220mm，最大宽度为旋翼展开后的160mm，占用台面面积极小，普通实验台、桌面均可放置，使用时仅需保证周边无易燃物、预留100mm以上的散热空间即可，无需额外的管线连接，无需外接电源，完全依靠自身热力循环完成做功演示。结构设计过程中对各运动部件的间隙做了精准控制，

　　转轴与轴承座的配合间隙控制在0.05mm以内，既保证转动灵活，也避免蒸汽从配合间隙处过量泄漏，保证腔体压力能够稳定维持在做功所需区间。蒸汽导流管采用弧形金属管结构，从腔体上部引出后对准旋翼叶片的受力位置，导流口的角度经过反复调整，可让蒸汽气流垂直作用于叶片表面，最大化蒸汽动能的利用效率，减少能量损耗。支架的弯折处均做了圆角处理，无尖锐棱角，避免演示操作过程中划伤操作人员，符合教学器具的安全设计要求。
