简易齿条小齿轮联动传动机构

　　这套齿条小齿轮联动结构，是机械传动场景里最基础也最常用的运动转换单元，日常在轻工送料机构、小型工位进给装置、教学演示教具里都能见到它的衍生变体。从结构组成来看，整套机构依托L型安装基板搭建，垂直段用来承载曲柄转盘与联动连杆，水平段则固定直线光轴作为齿条的运动导向，所有运动副的安装位都做了同轴度预留，避免装配后出现卡滞、窜动的问题。

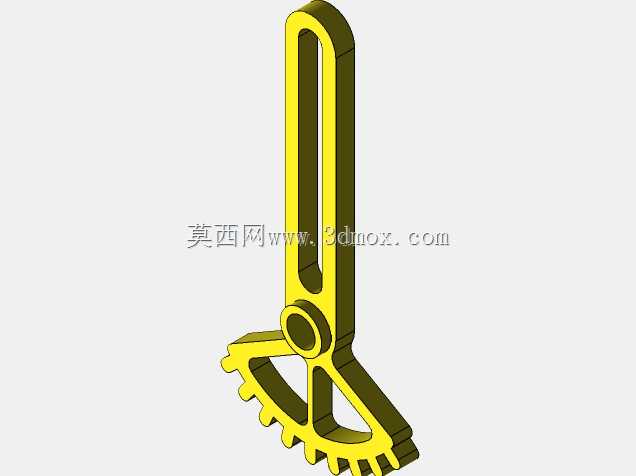

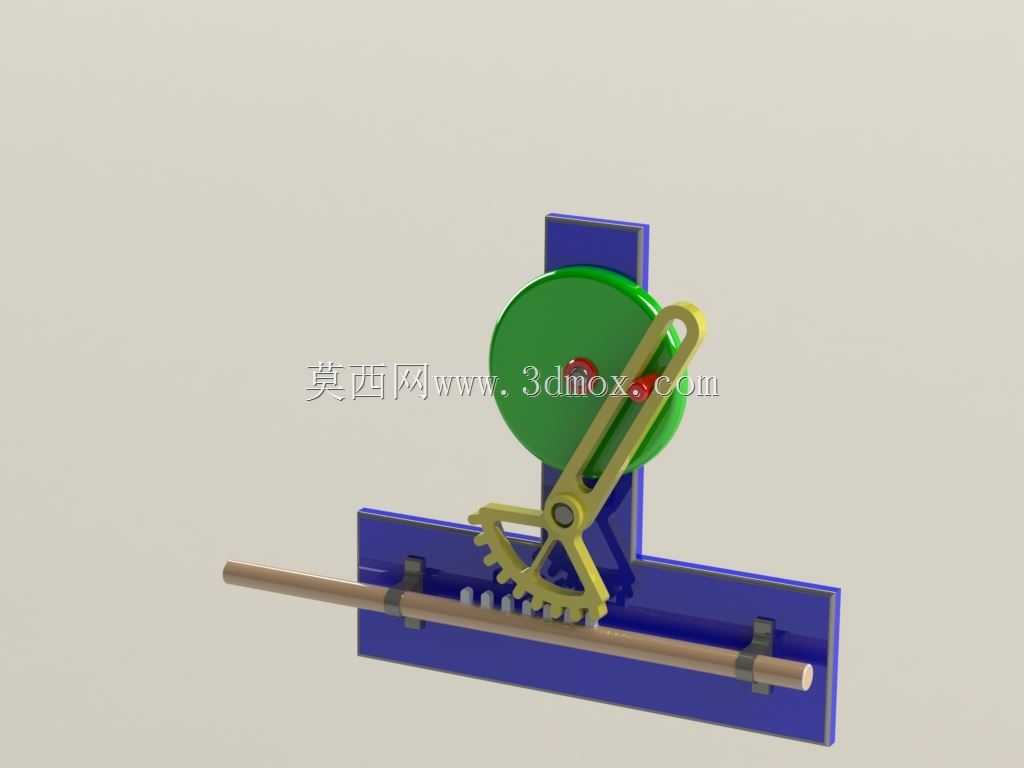

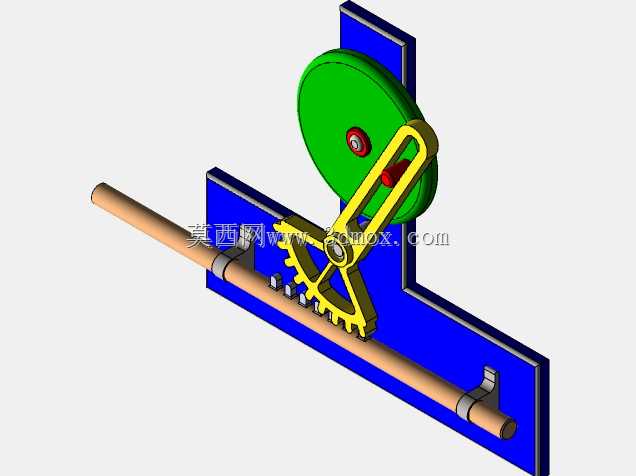

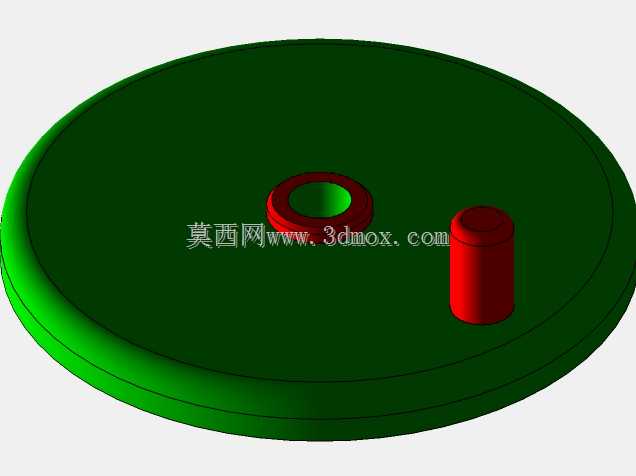

　　实际运行逻辑上，绿色转盘作为动力输入件，当转盘受外力驱动做整周回转时，铰接在转盘偏心位置的黄色连杆会带动扇形齿件绕自身铰接点做往复摆动，扇形齿与下方的直齿条保持恒定啮合间隙，摆动过程中就会把回转动力转换成齿条沿水平光轴的直线往复运动，整套传动链没有冗余构件，动力传递路径短，往返行程的重复定位精度可以满足多数低速轻载工位的使用需求。

　　设计层面上，这套结构优先考虑了安装适配性，水平导向光轴通过两个抱箍式固定座锁紧在基板水平段，固定座的安装孔预留了0.2mm的位置调整余量，装配时可以根据齿条的啮合间隙微调光轴高度，保证齿面啮合侧隙处在0.1-0.3mm的合理区间，既不会因为侧隙过小出现运转卡滞，也不会因为侧隙过大导致回程误差超标。扇形齿件的铰接点与转盘中心的垂直距离、连杆的有效长度，是决定齿条往复行程的核心参数，这套结构里的参数匹配可以实现齿条有效行程约为自身齿段长度的60%，不会出现齿面脱啮的问题。

　　从安装边界来看，整套机构的基板垂直段高度刚好覆盖转盘的最大回转半径，不会出现运动件超出安装基板轮廓的情况，水平段长度比齿条最大伸出长度多预留了20mm的安全余量，外部设备对接时可以直接在基板背部预留的四个沉头孔位完成锁紧固定，不需要额外设计转接支架。导向光轴的直径与齿条底部的导向孔采用间隙配合，表面粗糙度要求控制在Ra1.6以下，降低往复运动过程中的摩擦阻力，长期运行也不会出现导向面磨损不均导致的运动偏斜。

　　在实际应用场景中，这类结构常被用在小型自动化设备的短距离往复送料工位，比如包装设备的推料单元、小型装配线的工件移位工位，相比丝杠传动、气缸直推的方案，这套纯机械联动的结构不需要额外配置直线驱动元件，只需要在转盘输入端接入减速电机或者手动摇柄，就能实现稳定的往复运动，维护成本极低，也不会出现气动元件漏气、电控元件信号干扰导致的动作失效问题。针对教学场景，这套结构可以直观展示齿轮齿条啮合、曲柄连杆运动转换的原理，所有运动构件都外露展示，方便学习者观察运动副的配合关系与动力传递路径。

　　结构细节上，所有铰接位置都预留了润滑脂注油间隙，长期运行时可以定期加注润滑脂降低铰接副的磨损，齿面采用渐开线齿形设计，啮合重合度大于1.2，传动过程中不会出现冲击、异响的问题。齿条的两端都做了限位凸台，当运动到极限位置时，凸台会与光轴固定座接触，避免机构超行程运行导致齿面碰撞损坏。整套结构的运动件全部做了轻量化处理，转盘采用镂空减重设计，连杆与扇形齿采用等厚板材加工，运转时的惯性力更小，输入端需要的驱动扭矩更低，适配小功率驱动单元的使用需求。
