三层联排住宅建筑外观结构设计方案

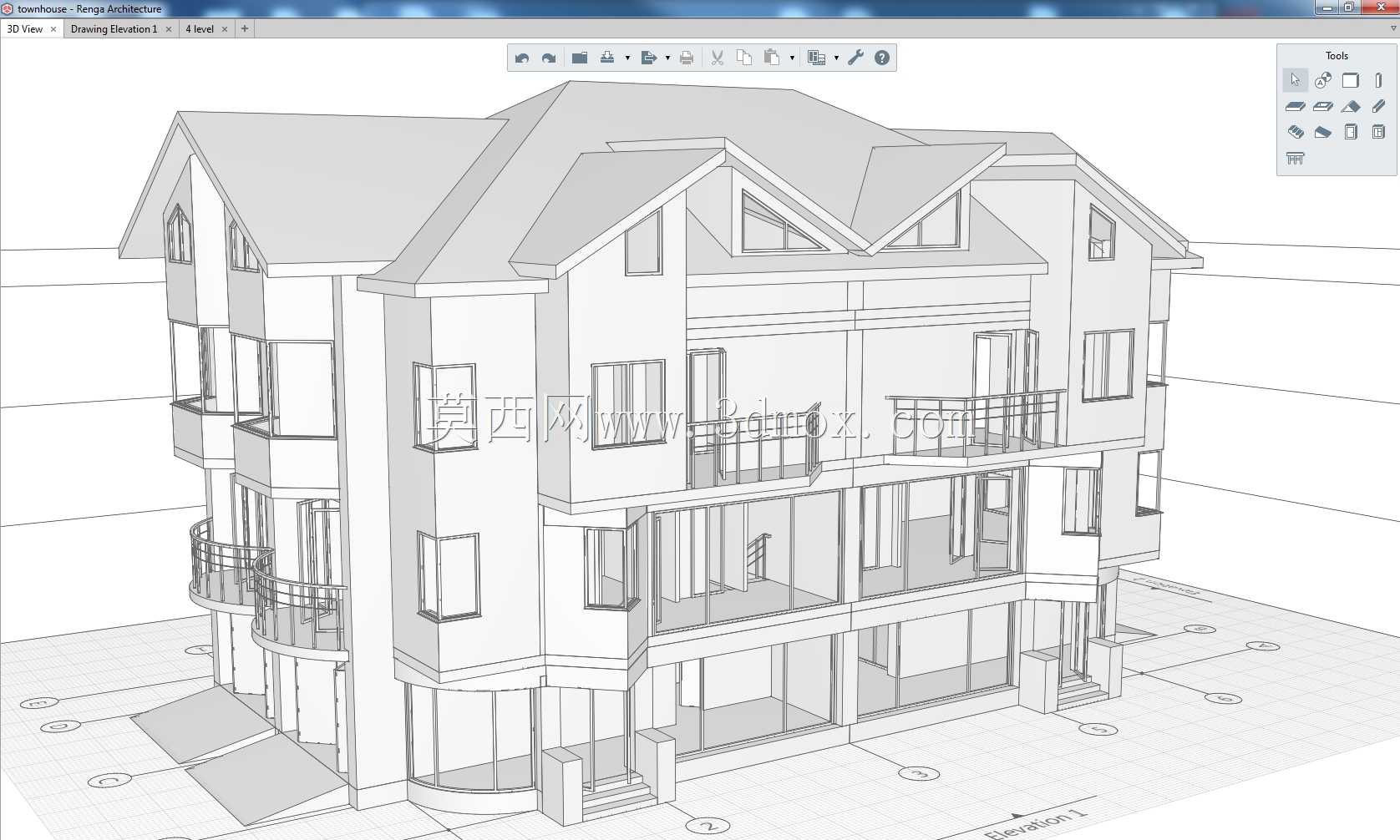

　　该三维模型呈现的是三层联排住宅的完整外观结构，可直接用于建筑方案汇报、效果图渲染前置校验、施工交底前的结构核对环节，适配建筑设计院方案推敲、地产项目前期展示、建筑类教学演示等多类场景。从实际使用维度看，这类联排住宅的三维结构模型，能帮助结构工程师快速核对外立面凹凸关系与内部户型的匹配度，避免二维图纸中容易出现的立面线条与墙体位置错位问题，也能让水电排布工程师提前预判外墙立管、空调机位的预留位置是否与外立面造型冲突，减少后期施工阶段的变更量。模型完整还原了联排住宅的多折坡屋顶结构，所有屋面坡度、檐口挑出长度、老虎窗的开设位置都按照常规民用住宅的建造规范做了对应设计，坡屋顶下方预留的闷顶空间可直接对应屋面保温层、通风层的布设需求，

　　无需额外调整结构边界。外立面的阳台部分区分了凸阳台与凹阳台两种形式，弧形凸阳台的曲率半径、栏杆高度、阳台地面与室内地面的高差都做了符合民用建筑设计要求的参数设定，阳台栏板的厚度、预留的门窗洞口尺寸都匹配常规住宅的门窗选型规格，可直接导出尺寸用于门窗下料的前期核算。建筑底层做了局部架空与入户台阶的结构设计，台阶的踏面宽度、踢面高度符合无障碍设计的基础要求，入户门的位置与室内外高差的设定，能帮助施工方提前核对室外地坪标高与建筑±0.000的差值，避免出现雨水倒灌的设计缺陷。外立面上的窗户排布完全对应内部房间的采光需求，不同功能房间对应的窗地比都做了合理匹配，凸窗的挑出尺寸、窗台高度都符合住宅设计的安全规范，侧立面的小窗对应卫生间、

　　楼梯间等辅助空间的通风采光需求，没有出现无效的外立面开窗设计。从设计思路上看，该模型采用了对称式的联排单元拼接逻辑，相邻两户的分户墙位置做了明确的结构区分，墙体厚度符合分户墙的隔声、防火要求，拼接处的屋面排水槽做了独立的结构设计，避免两户屋面排水出现交叉干扰的问题。模型的所有外立面线条都做了闭合处理，可直接导入渲染软件生成不同材质的效果图，不管是真石漆外立面、面砖外立面还是涂料外立面的材质替换，都不会出现面法线错误、破面等问题。在安装边界的设定上，模型预留了建筑周边散水、室外管线接口的对应位置，建筑基底的轮廓尺寸可直接用于总平面图的建筑落位核对，檐口总高度、屋脊总高度的参数符合多数城市低层住宅的限高要求，

　　无需做大幅调整即可适配不同地块的规划指标。模型内部的墙体分隔清晰，可直接在该模型基础上深化内部户型结构、梁板柱的配筋设计，也可用于BIM建模的前期基础模型导入，减少建筑专业建模的重复工作量。针对建筑外立面的装饰构件，比如檐口线脚、窗台压顶、阳台立柱等部分，模型都做了独立的构件拆分，方便后续做构件的预制加工拆分，适配装配式住宅的设计需求，每个构件的尺寸都符合常规预制构件的运输、安装边界要求，不会出现尺寸过大无法运输的问题。
