丰田1ZZ发动机活塞连杆曲轴总成结构

　　这套活塞连杆曲轴组合结构，是小排量自然吸气内燃机动力转换的核心执行单元，主要适配民用紧凑级乘用车的动力输出需求，日常覆盖家用通勤、城市代步等常规使用场景，也可作为小排量动力改装、内燃机教学实训的结构参考载体。整套机构承担着将燃烧室燃气爆发产生的直线往复动能，转换为曲轴旋转扭矩的核心作用，是发动机实现动力输出的关键运动组件。

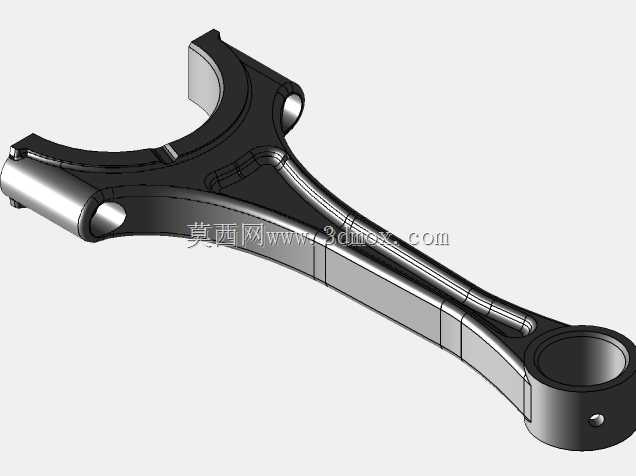

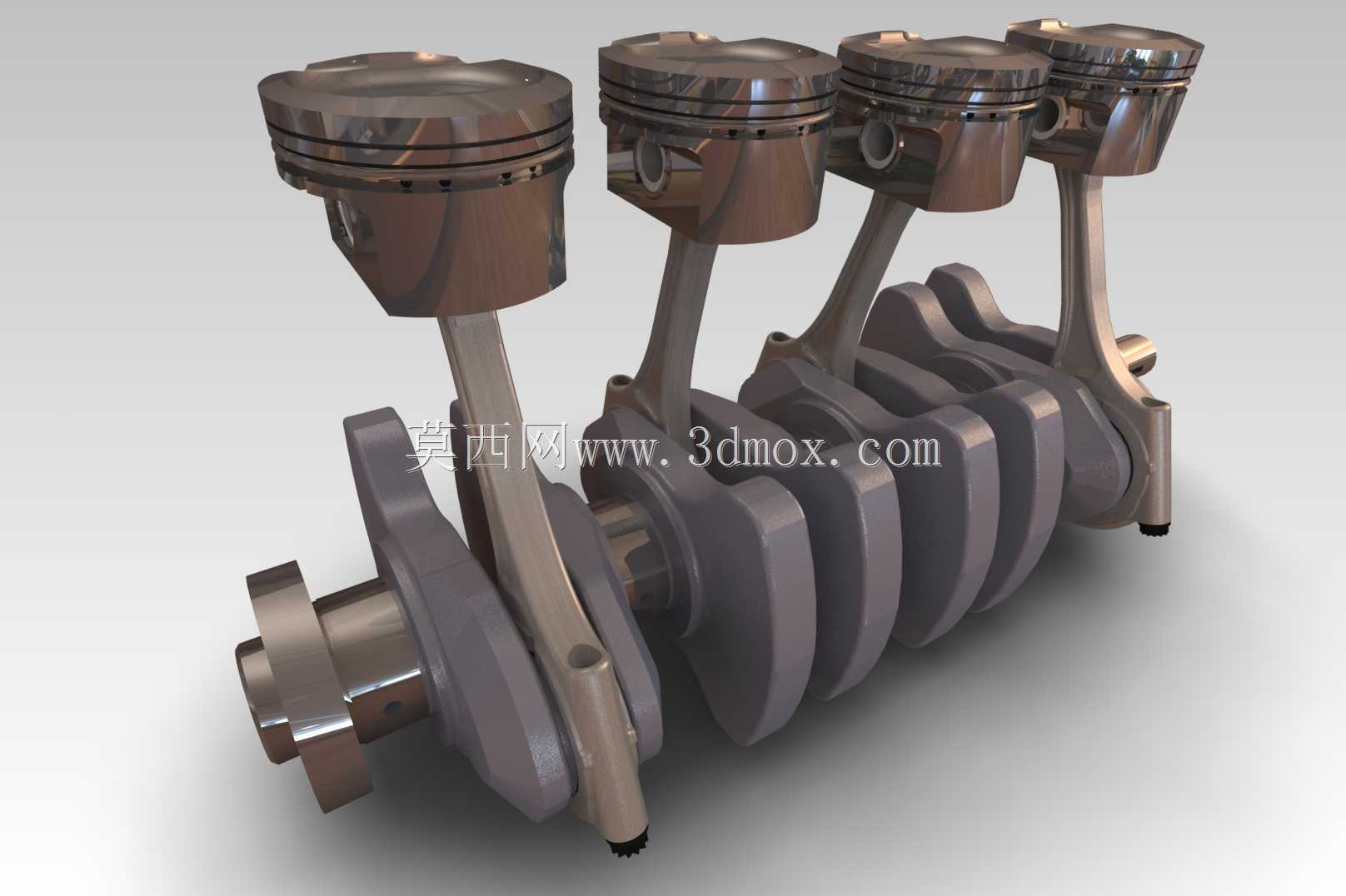

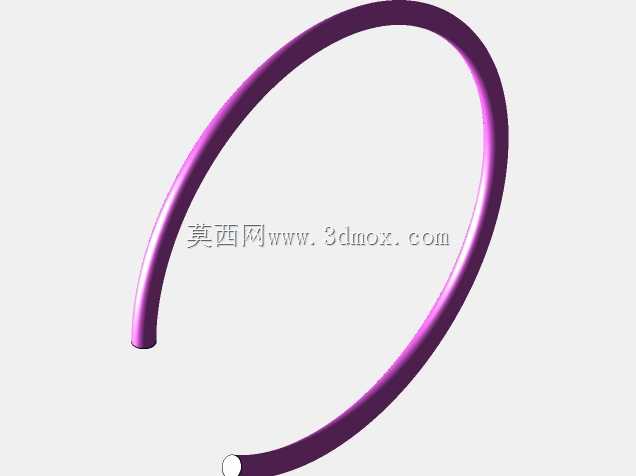

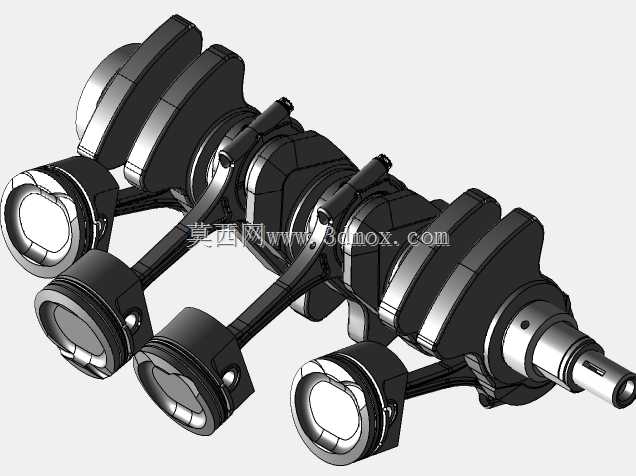

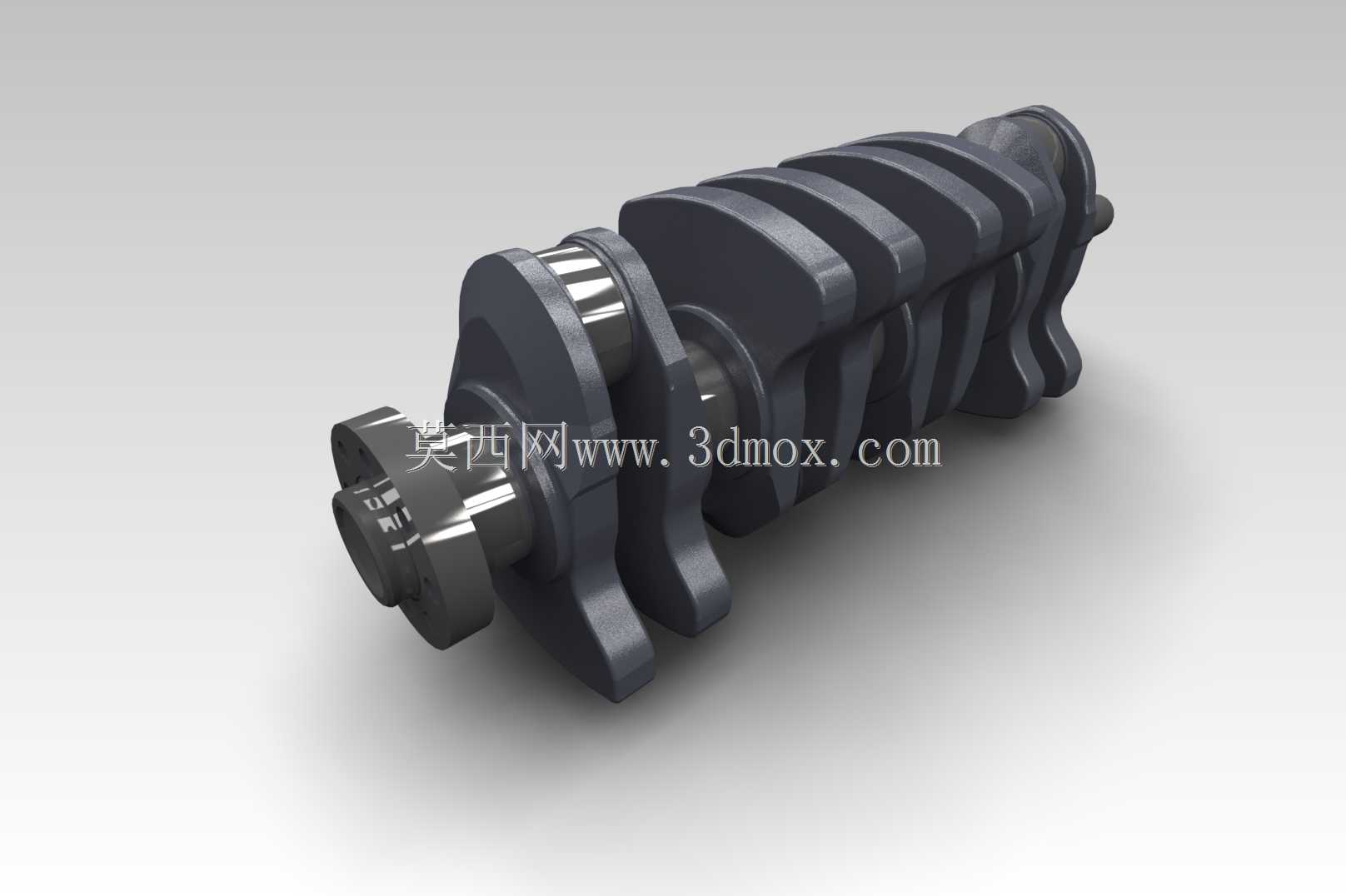

　　从功能特性来看，四缸直列排布的活塞组对应发动机1-4缸的做功顺序，每个活塞头部预留了三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室高压燃气，避免做功行程的气压泄漏影响压缩比，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成异常烧损。活塞销采用全浮式设计，常温下与活塞销座、连杆小头衬套保持合理配合间隙，发动机达到工作温度后可自由转动，保证受力均匀的同时减少偏磨损耗。连杆采用锻钢材质的工字形截面结构，在保证往复运动强度、承受燃气爆发冲击力与往复惯性力的前提下，尽可能降低自身重量，减少高转速下的惯性负载。曲轴为整体式四缸全支撑结构，五道主轴颈分布在各缸曲柄之间，每个曲柄臂都配置了对应的平衡重，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的整体振动，提升运行平顺性。

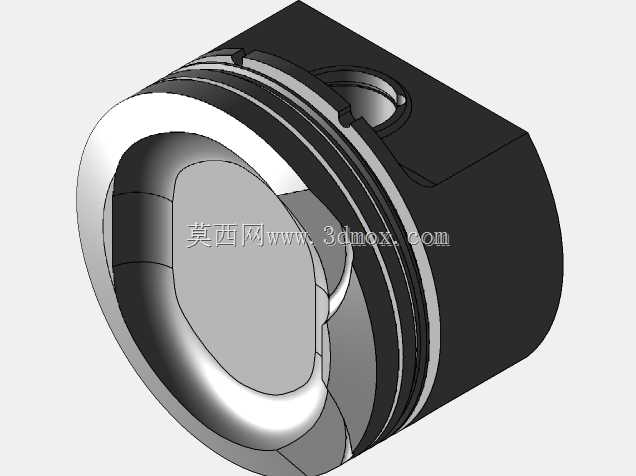

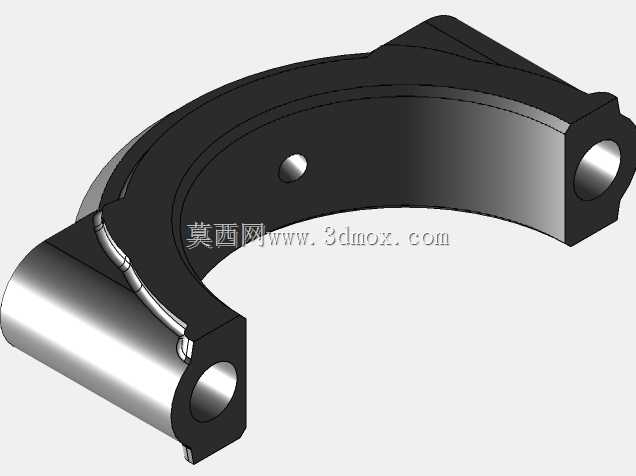

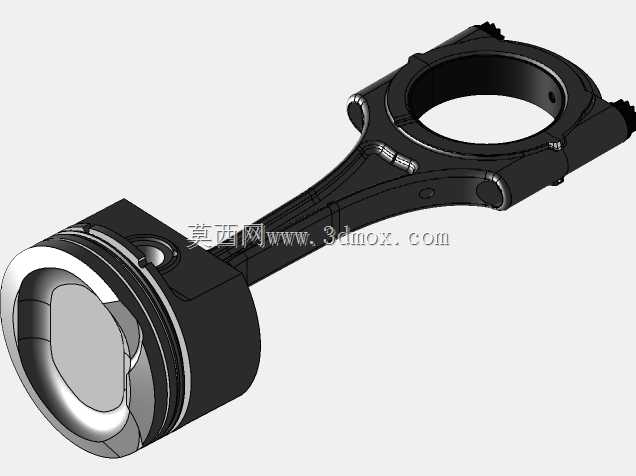

　　设计过程中首先要匹配发动机的缸径、冲程参数，确定活塞的顶面形状与燃烧室压缩比匹配，1ZZ机型作为小排量高转取向的发动机，活塞顶面采用了适配屋脊型燃烧室的浅凹顶设计，保证压缩比符合设计要求的同时，优化混合气流动路径，提升燃烧效率。活塞裙部做了型线优化，并非正圆形结构，而是在冷态下呈现椭圆形态，长轴垂直于活塞销方向，工作受热膨胀后可趋近正圆，避免热态下在缸筒内卡滞，同时裙部表面做了减摩涂层处理，降低冷启动阶段的缸壁磨损。连杆的大小头中心距经过严格计算，既要保证活塞运行到上止点时不与气门、燃烧室发生碰撞，也要保证下止点时活塞不脱出缸筒下沿，同时连杆大头采用斜切口设计，方便检修时从缸筒上方抽出活塞连杆组，切口位置的定位齿可保证连杆盖安装时的位置精度，避免错位造成轴颈异常磨损。曲轴的曲柄半径直接决定发动机冲程，设计时要平衡低扭输出与高转响应的需求，主轴颈与连杆轴颈的圆角位置做了滚压强化处理，提升交变应力下的疲劳强度，避免长期运转出现轴颈断裂风险，同时轴颈表面的油道孔做了倒角处理，保证压力润滑油可以顺利到达各摩擦副表面，形成稳定油膜。

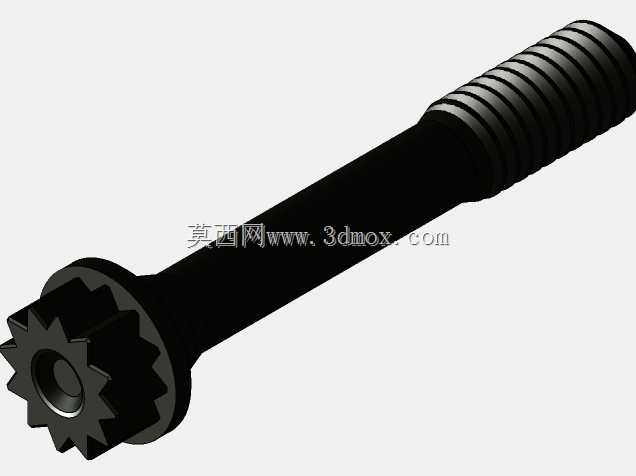

　　安装边界方面，整套机构装配时需要严格匹配缸体的缸筒中心距，活塞与缸筒的配合间隙控制在原厂规定的公差范围内，间隙过大会造成敲缸、气缸密封不足，间隙过小则会导致热态拉缸。活塞环开口间隙需要按照气环、油环的不同要求错开角度安装，避免开口对齐造成漏气窜油。连杆螺栓需要按照规定扭矩与转角分多次拧紧，保证夹紧力符合设计要求，避免运转中螺栓松动造成连杆脱落打坏缸体。曲轴主轴瓦、连杆轴瓦的配合间隙需要符合公差要求，安装时要保证油道对齐，润滑油路通畅，曲轴轴向间隙通过止推片控制在合理范围，避免运转中出现轴向窜动影响离合器、正时机构的正常工作。整套机构的动平衡精度需要满足高转速运转要求，活塞、连杆的重量差控制在极小范围内，曲轴整体经过动平衡校准，保证发动机在常用转速区间运转平稳，减少振动与噪音。
