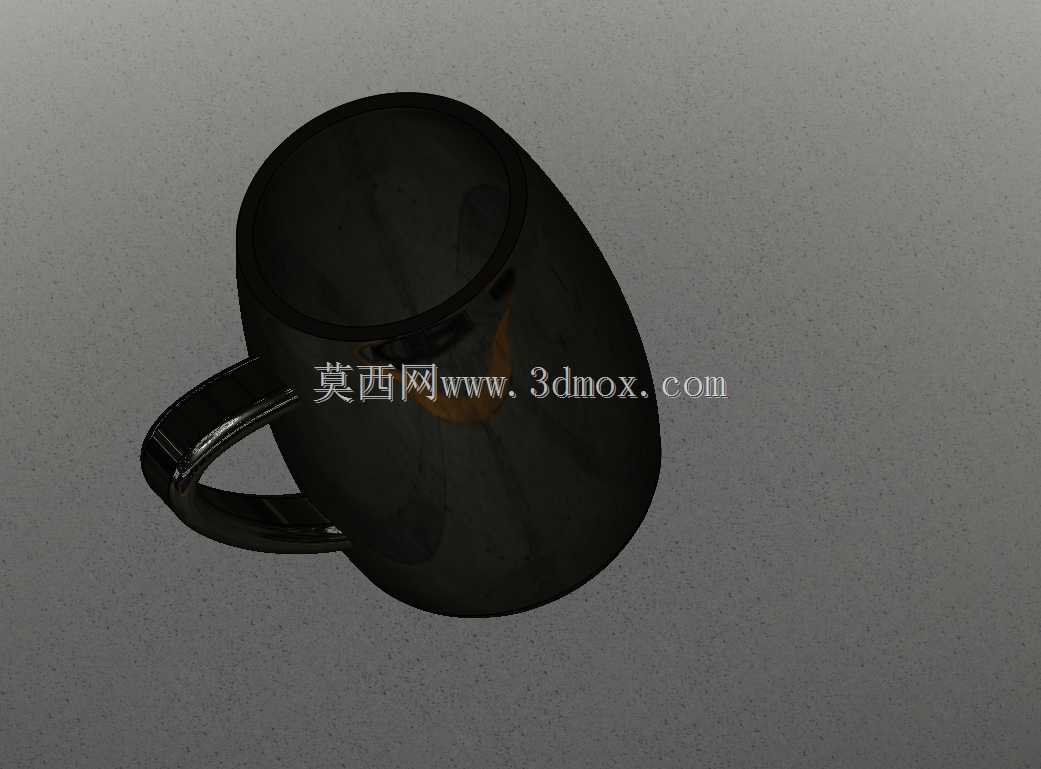

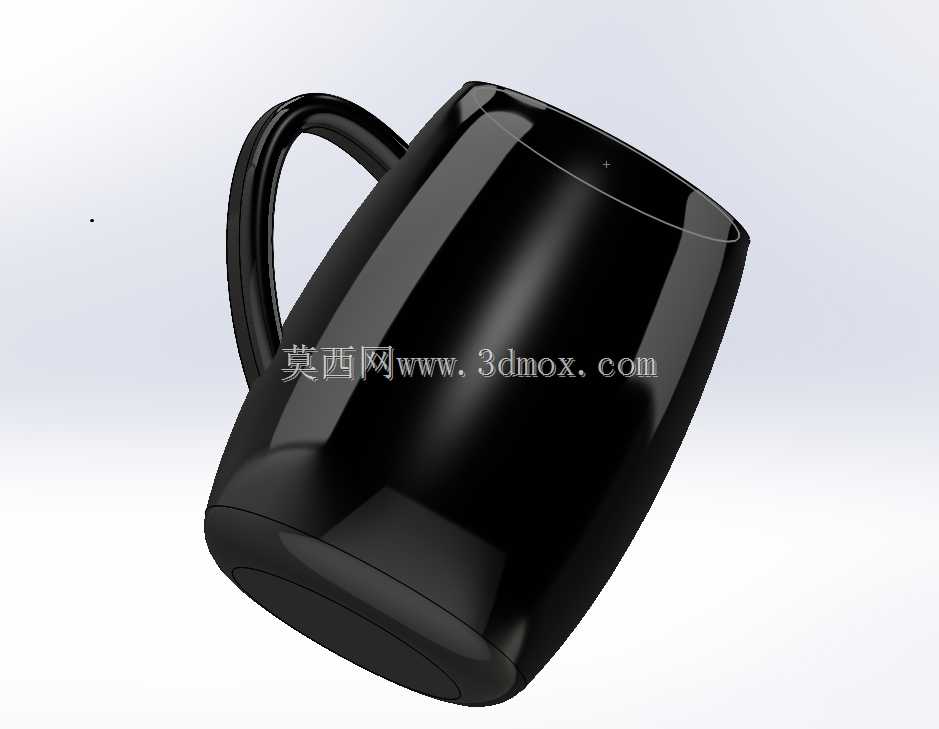

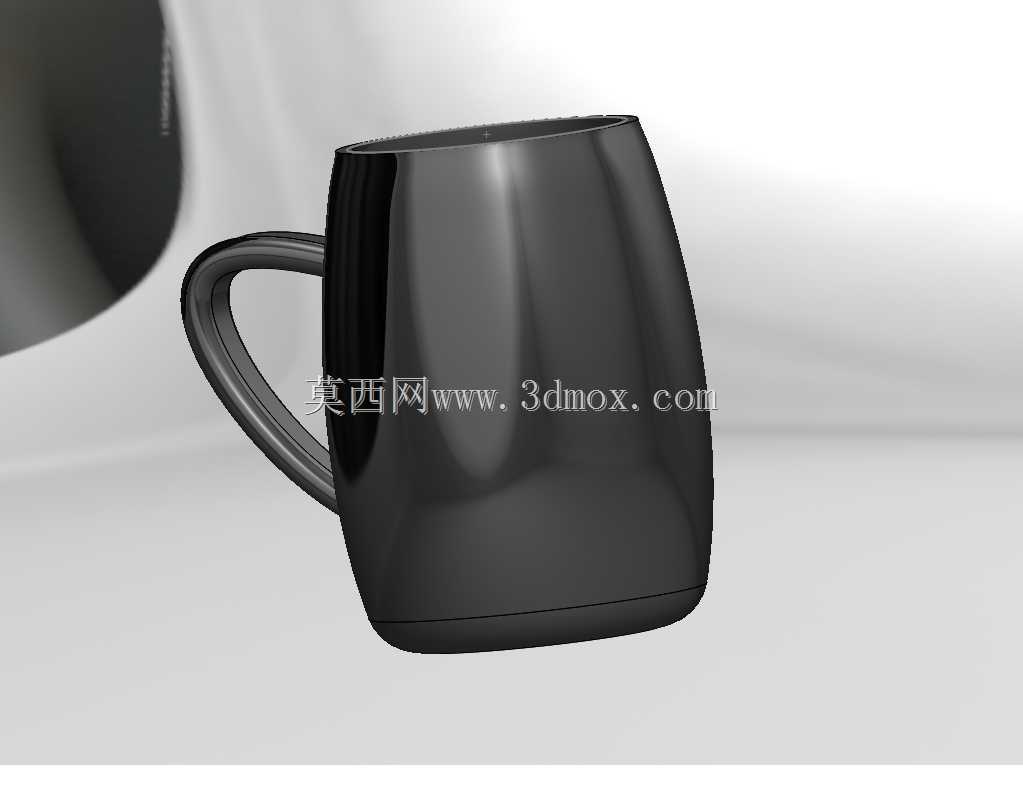

亮面黑釉带把手大容量饮水杯结构设计

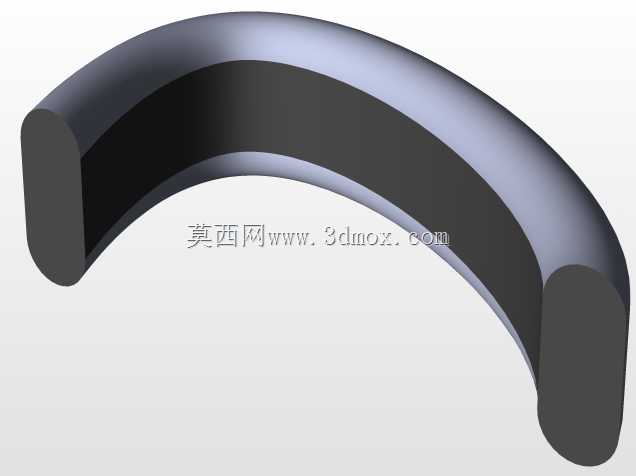

　　日常办公场景里，这类带把手的大容量饮水杯是工位高频使用的器具，不少设计人员在做日用器具结构建模时，常会忽略握持受力与杯身重心的匹配关系，实际打样后很容易出现装水后前倾脱手、把手硌手的问题。这款杯型在做结构排布时，首先把杯身的重心轴线做了向内收的偏移，满水状态下重心落在把手握持区域的垂直投影范围内，单手握持时手腕不需要额外施加反向力矩抵消杯身倾斜的力，长时间持握也不会有明显的酸胀感。杯身的型面没有做完全规则的圆柱回转结构，而是在靠近杯底的位置做了小幅度的外扩弧面，放置在光滑办公桌面时，接触环面的压强分布更均匀，哪怕桌面有轻微的倾斜或者意外磕碰，杯身也不容易出现侧翻洒漏的情况。把手的连接位置做了局部的壁厚加强，

　　和杯身衔接的过渡圆角半径控制在8mm，既不会因为圆角过小出现注塑成型时的应力集中开裂问题，也不会因为圆角过大导致衔接位置藏污纳垢，日常清洁时用普通杯刷就能直接刷到衔接缝隙位置。杯口的边缘做了1.2mm厚度的卷边处理，饮水时唇部接触的位置没有尖锐的棱边，贴合度更好，同时卷边结构也提升了杯口的抗形变能力，日常使用中哪怕不小心磕碰到杯口位置，也不容易出现崩边、开裂的问题。杯身的亮面外观处理，在结构设计时预留了0.15mm的抛光余量，后续做表面喷涂或者釉面处理时，不会因为壁厚差导致表面出现缩痕、光影不均的问题。从安装边界来看，这款杯型的最大外径控制在85mm，常规的车载杯架、办公桌杯托都能直接放入，不需要额外调整放置空间；

　　整体高度120mm，搭配常规的杯盖使用时，总高度也不会超过普通家用饮水机的接水区域高度，接水时不需要刻意倾斜杯身。把手的内圈净空尺寸预留了45mm，哪怕是手掌偏大的男性使用者，四指也能完全穿入把手握持，不会出现卡手的情况。杯底的内凹结构深度控制在3mm，放置时不会因为桌面存在细小颗粒就出现放置不稳、晃动的问题，同时内凹区域预留了防滑胶圈的安装槽，后续如果需要增加防滑性能，可以直接粘贴3mm厚度的硅胶防滑圈，不需要额外修改杯身的主体结构。在做壁厚设计时，杯身主体壁厚均匀控制在2.5mm，把手位置的壁厚和杯身保持一致，避免因为壁厚差过大导致注塑成型时出现缩水、气泡等缺陷，同时这个壁厚也能兼顾隔热性能，装入90摄氏度以上的热水时，

　　杯身外表面的温度不会快速升高到烫手的程度，短时间握持不会有明显的灼热感。杯身的型面过渡全部采用G2连续的曲面衔接，没有生硬的折角，一方面是提升外观的流畅质感，另一方面也能减少日常使用中的磕碰应力集中，不小心掉落时，曲面结构能更好地分散冲击力，降低杯身碎裂的概率。针对日常清洗的需求，杯身内部没有做多余的凸起或者凹槽结构，整个内壁是顺滑的弧面，冲洗时水流能直接带走内壁的残留污渍，不存在清洁死角。这类杯型除了日常办公饮水使用，也可以作为咖啡、茶饮的冲泡器具，内部的容量大概在450ml，刚好满足单次冲泡饮品的容量需求，不需要反复接水。在建模过程中，需要重点关注把手和杯身的衔接位置的曲面质量，很多新手建模时容易在这个位置出现曲面褶皱、曲率突变的问题，后续做模具加工时会直接影响产品的外观质量，同时也会导致成型时应力集中，降低产品的使用寿命。另外杯口的螺纹位置如果需要搭配密封杯盖，螺纹的起始位置要和把手的位置做对应，保证拧上杯盖后，杯盖的标识位置和把手对齐，提升使用的规整感。杯底的放置平面要做0.2mm的平面度公差控制，避免出现放置时的跷跷板问题，这个公差范围在常规的注塑或者陶瓷烧制工艺中都能轻松实现，不会额外增加生产的成本。
