仿人型机器人腿部机械结构设计方案

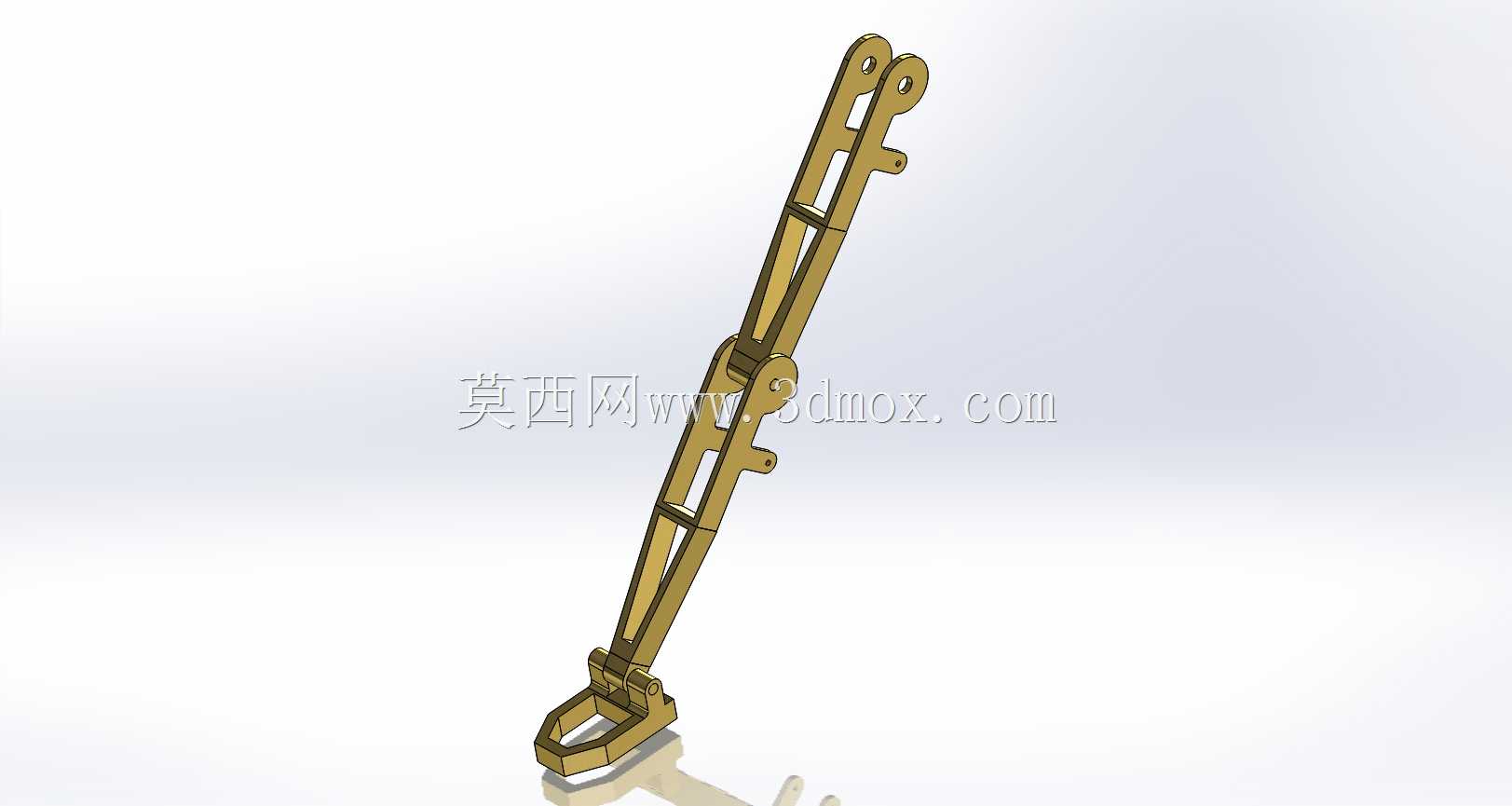

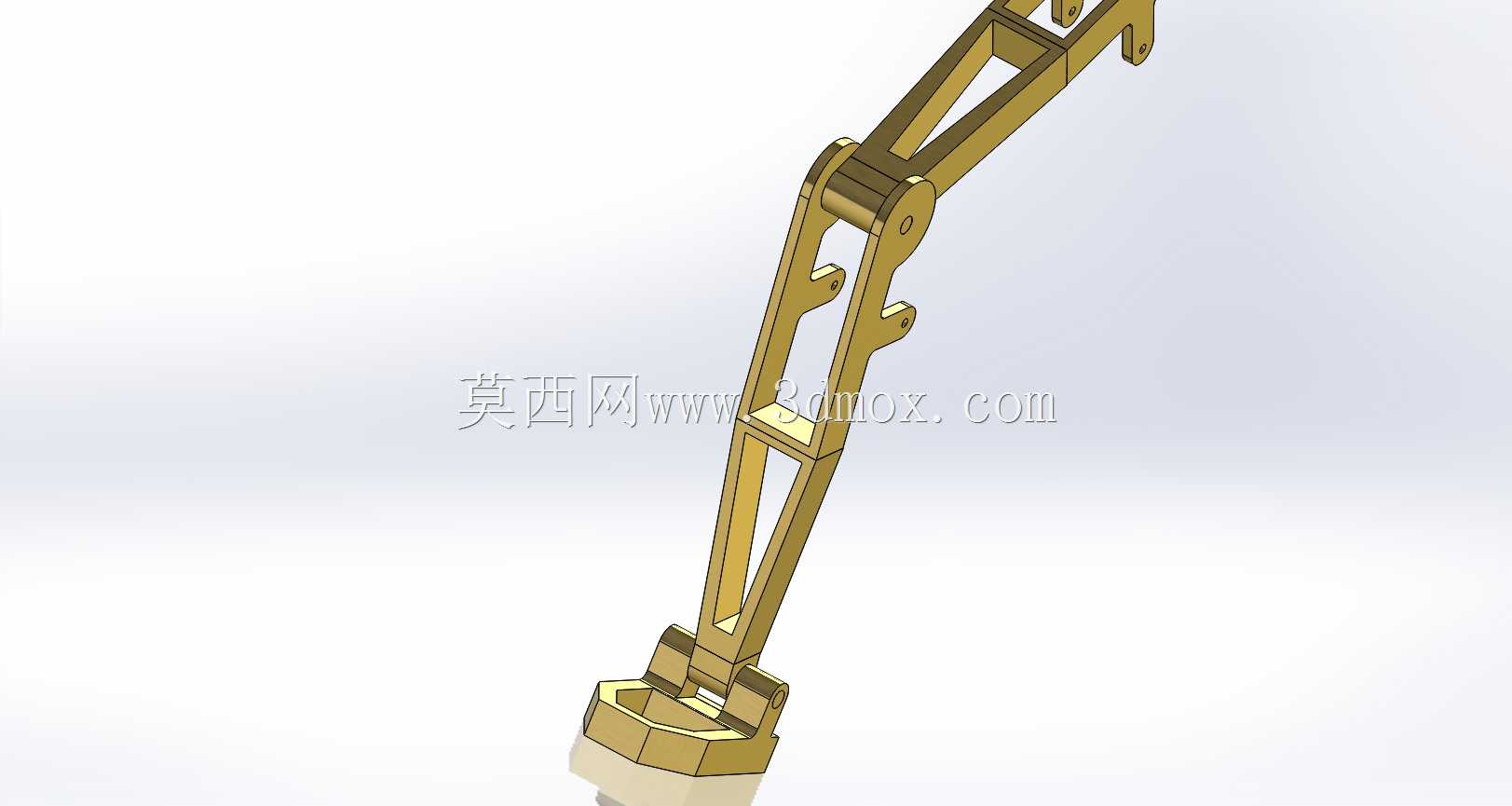

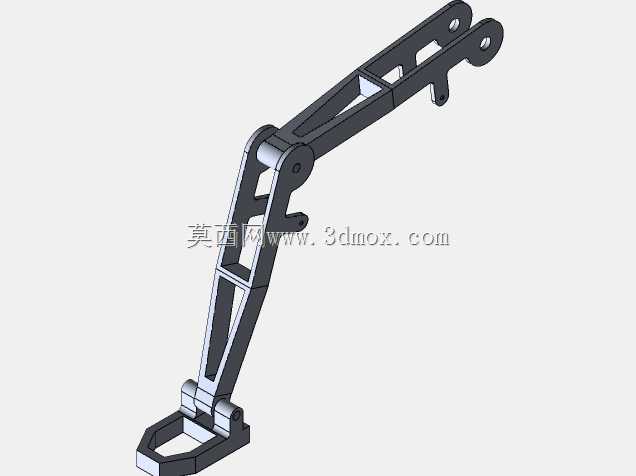

　　这款仿人腿部机械结构的设计，首先锚定的是服务类人形机器人、仿生行走实验平台的实际落地场景，区别于工业场景下固定轨迹的移动机构，该结构需要适配非结构化地面的行走需求，从足底到髋部的关节布局完全参照人体下肢的运动自由度分配逻辑搭建。从实际功能层面看，该结构共设置三个核心转动关节，分别对应人体的髋关节、膝关节与踝关节，每个关节的转动副都采用销轴铰接的连接形式，预留的安装孔位可直接适配标准舵机或小型伺服驱动单元，无需额外加工转接件即可完成动力组件的装配。设计过程中优先考虑了运动过程中的干涉规避，大腿与小腿的连杆采用镂空式的钣金折弯构型，既保证了杆件的抗弯截面模量，控制整体结构重量，又能在腿部弯曲到最大屈曲角度时，大小腿杆件不会发生结构碰撞，

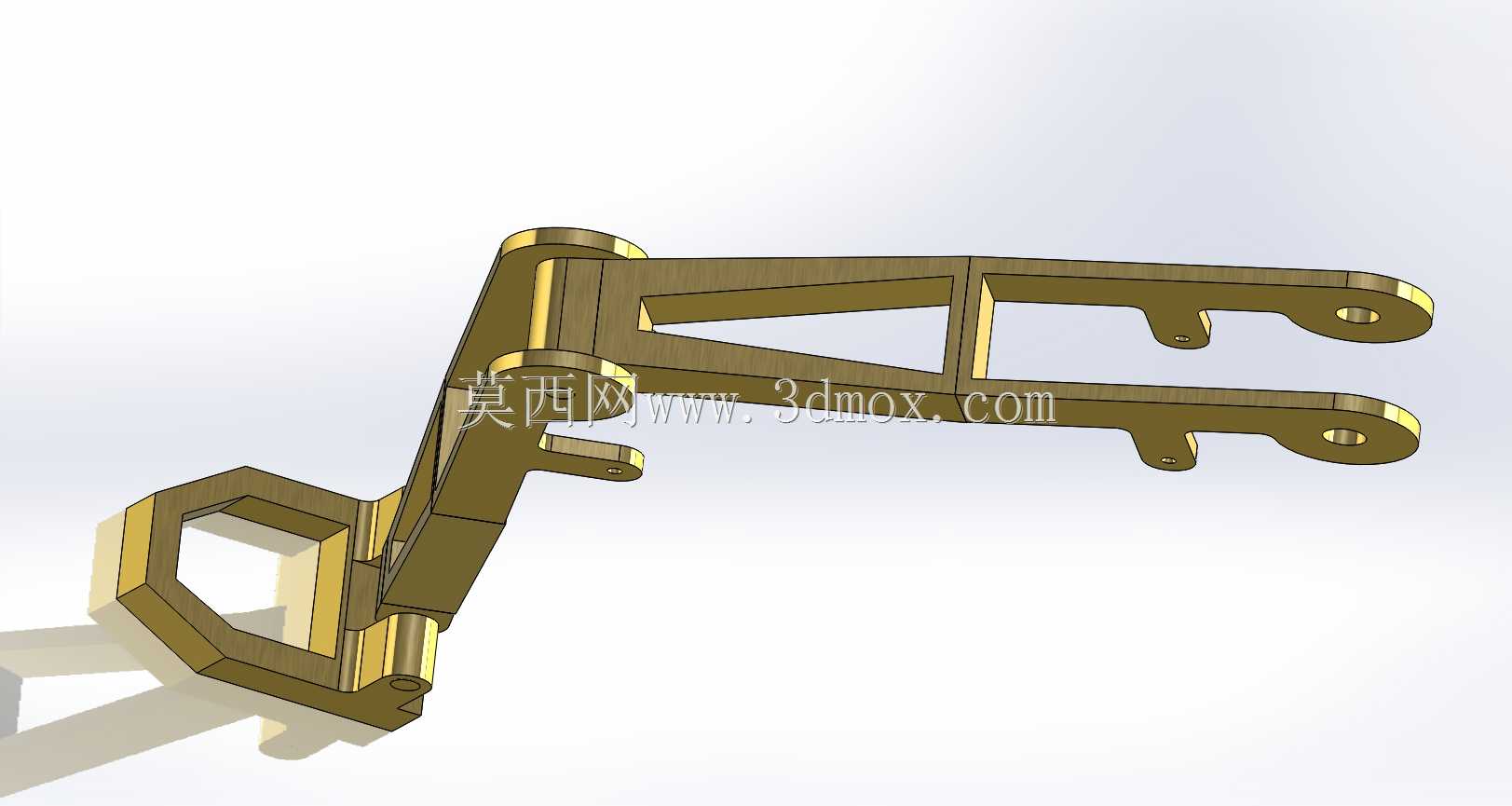

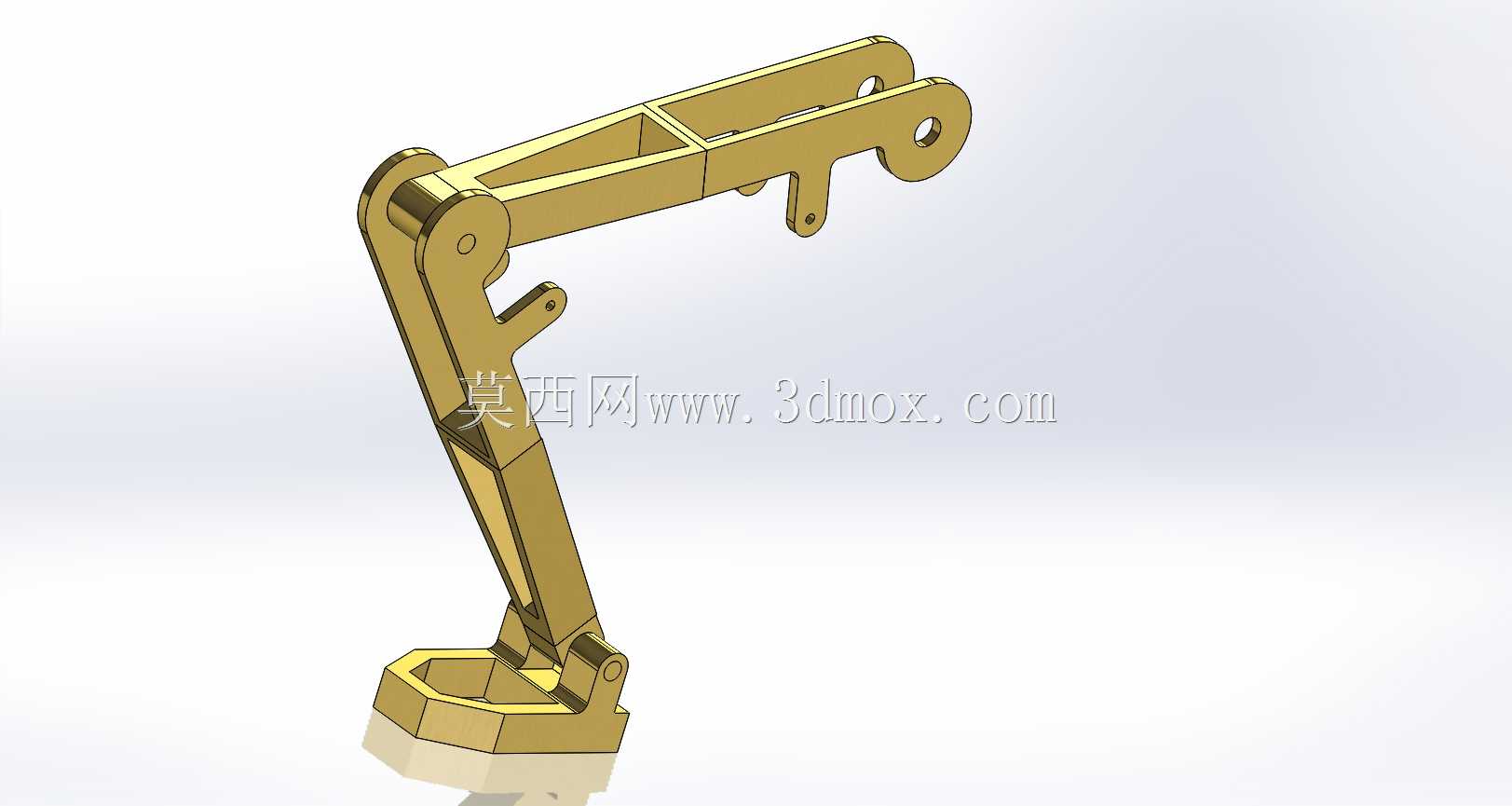

　　经运动仿真验证，膝关节的最大屈曲角度可达到120度，完全满足常规行走、上下台阶、蹲起动作的角度需求。从安装边界来看，结构顶端的髋部连接端设置了两个同轴铰接孔，孔距按照通用人形机器人躯干安装座的标准间距设计，可直接与躯干底盘的输出法兰对接，不需要额外设计过渡连接支架；足底部分采用一体化的平底支撑构型，支撑面的轮廓尺寸参照人体足底的受力分布设计，前后方向的支撑长度覆盖了从足跟到前掌的主要受力区域，左右方向的宽度保证单腿支撑时的侧向稳定性，足底预留的沉孔可直接粘贴防滑橡胶垫或安装六维力传感器，用于行走过程中的足底力反馈采集。在结构强度校核层面，大小腿的杆件壁厚按照承载5kg上身负载的工况做了有限元验证，在单腿支撑、

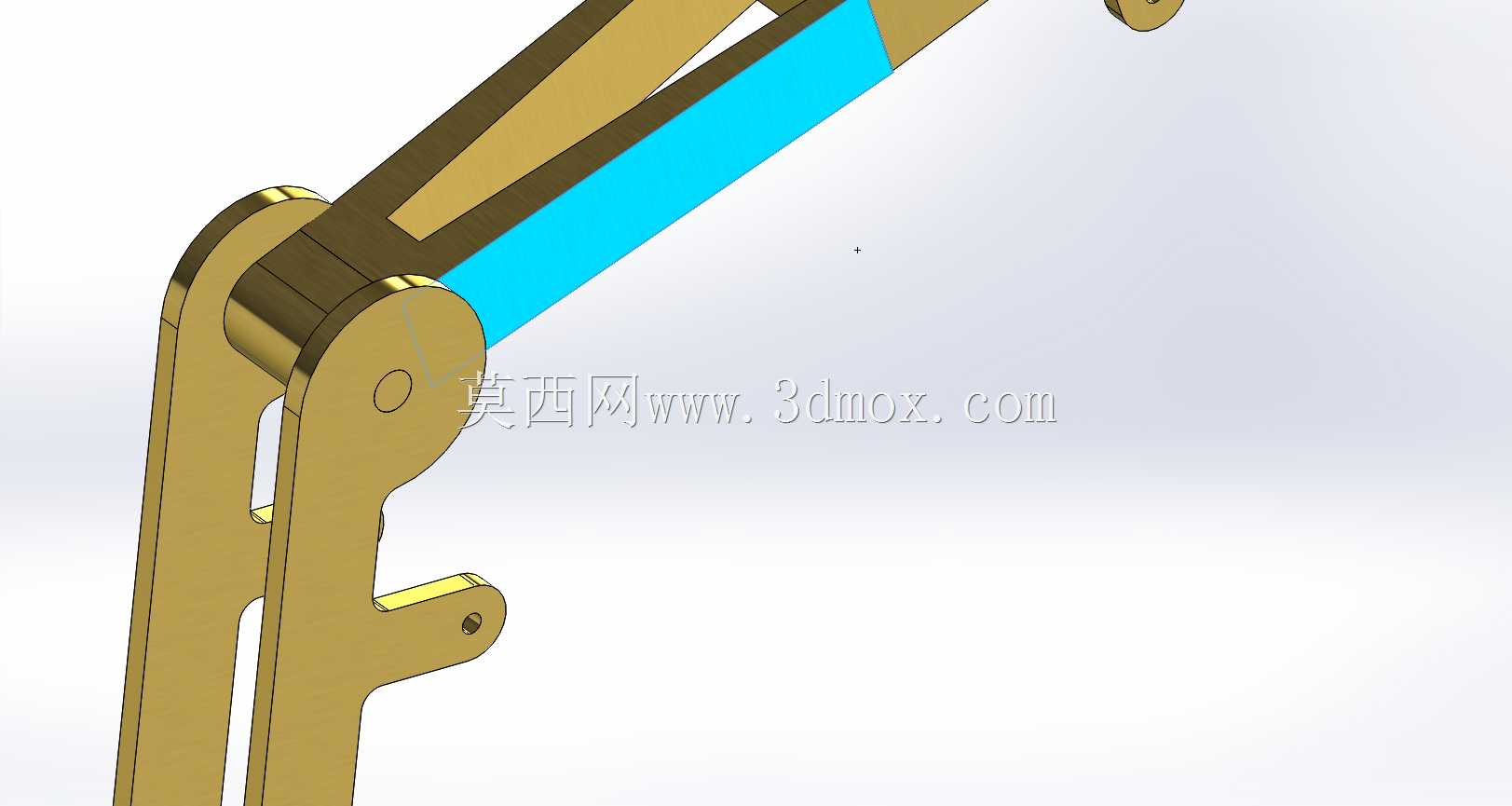

　　侧向冲击力100N的极端工况下，杆件的最大变形量控制在0.2mm以内，铰接孔位置的应力集中区域做了圆角过渡处理，避免长期往复运动下出现疲劳断裂。关节处的铰接间隙设计预留了0.1mm的公差带，既可以保证转动过程无卡滞，又不会因为间隙过大导致行走过程中出现位置偏差，每个铰接位置都预留了润滑脂注油通道，长期运行时可定期补充润滑，降低铰接副的磨损速率。不同于轮式、履带式移动机构，这款仿人腿结构的运动轨迹更贴近人类行走姿态，在展馆导览、居家陪护类人形机器人场景下，不会因为移动机构的突兀感影响交互体验，同时也可作为高校仿生机械课程的实验教学载体，学生可基于该基础结构更换不同刚度的杆件、调整关节限位角度，验证不同步态算法下的结构受力表现。

　　结构的整体外轮廓没有突出的尖锐棱角，所有外露边都做了R2以上的圆角处理，避免人机交互过程中出现磕碰划伤，杆件表面的安装凸台除了固定驱动单元之外，还可用于布设走线槽，将驱动电机的供电线、信号线从杆件内部空腔穿过，不会出现线缆外露干涉运动的问题。踝关节的转动副设计了两个正交方向的转动自由度，可适配地面不平整带来的角度倾斜，在10度以内的坡面行走时，足底可完全贴合地面，保证支撑稳定性，不会出现点接触导致的打滑侧翻问题。
