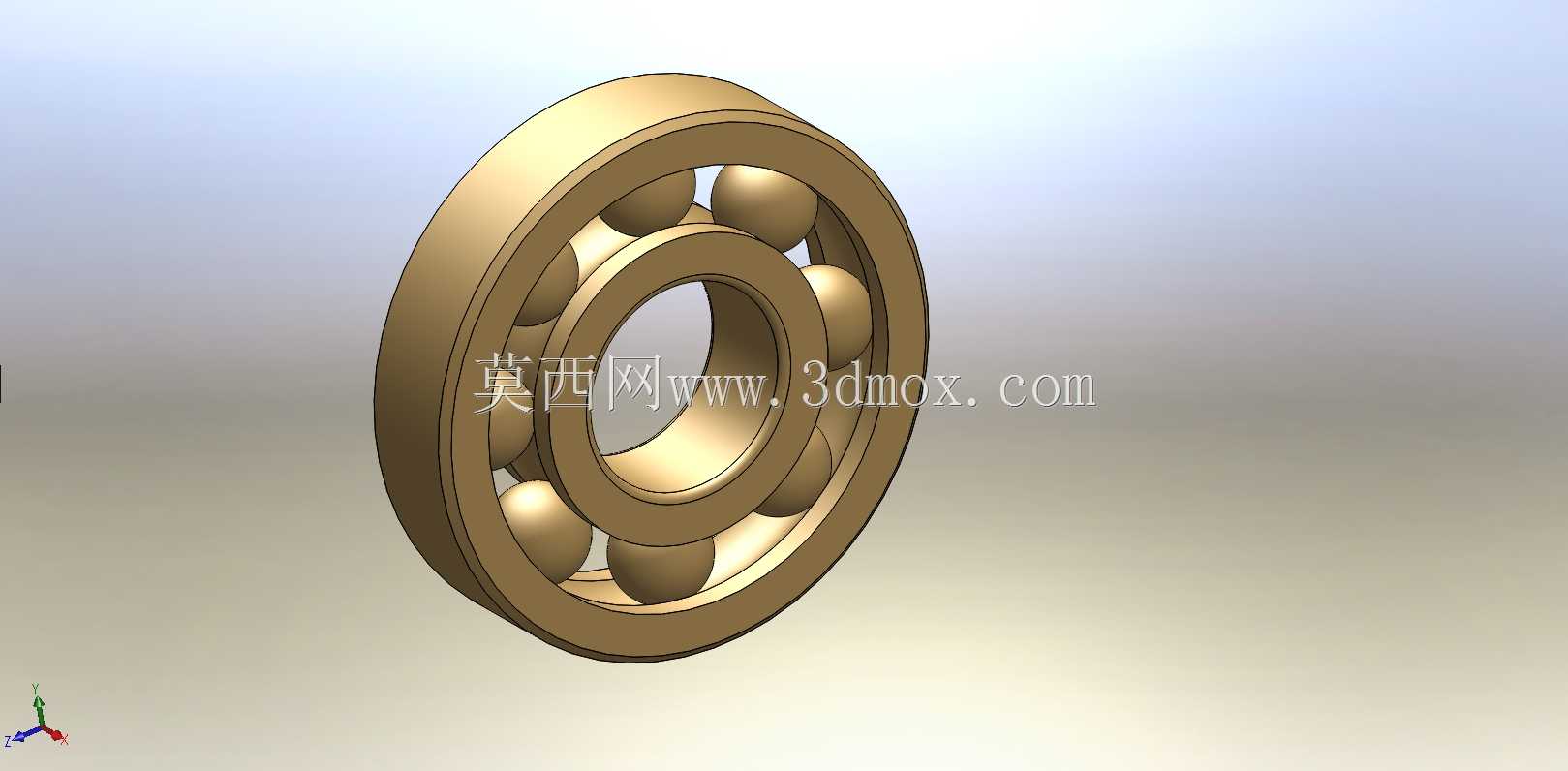

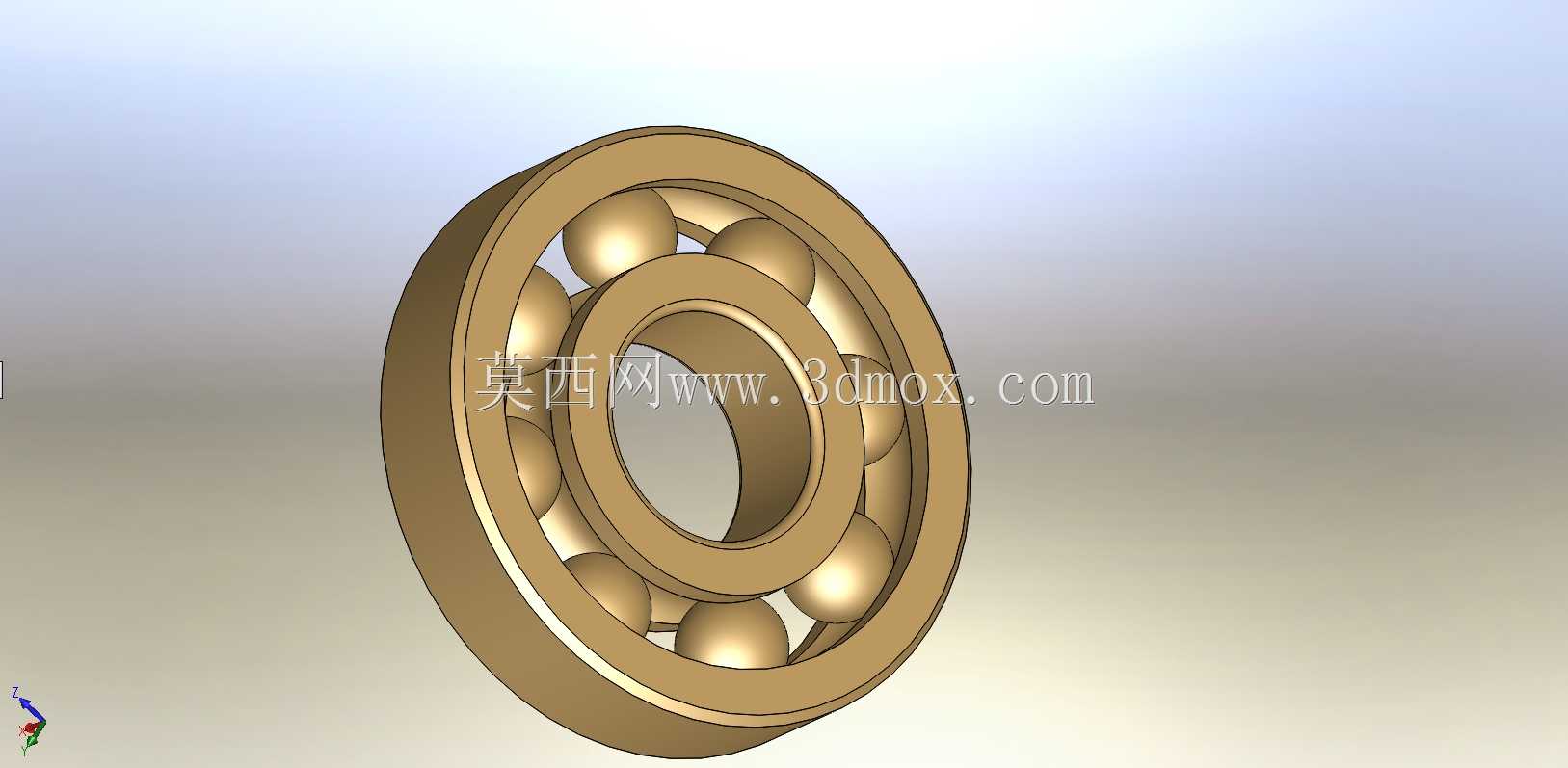

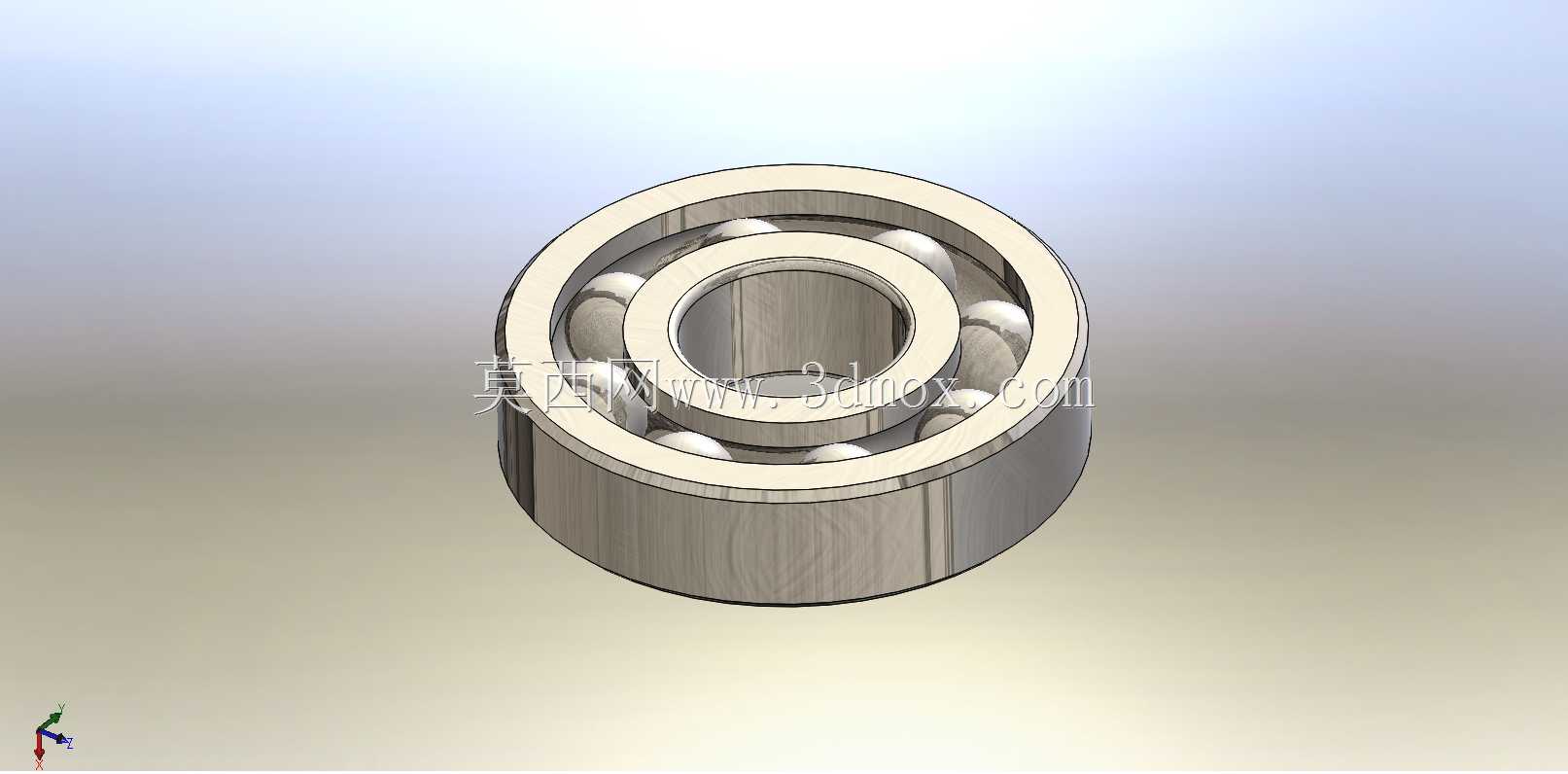

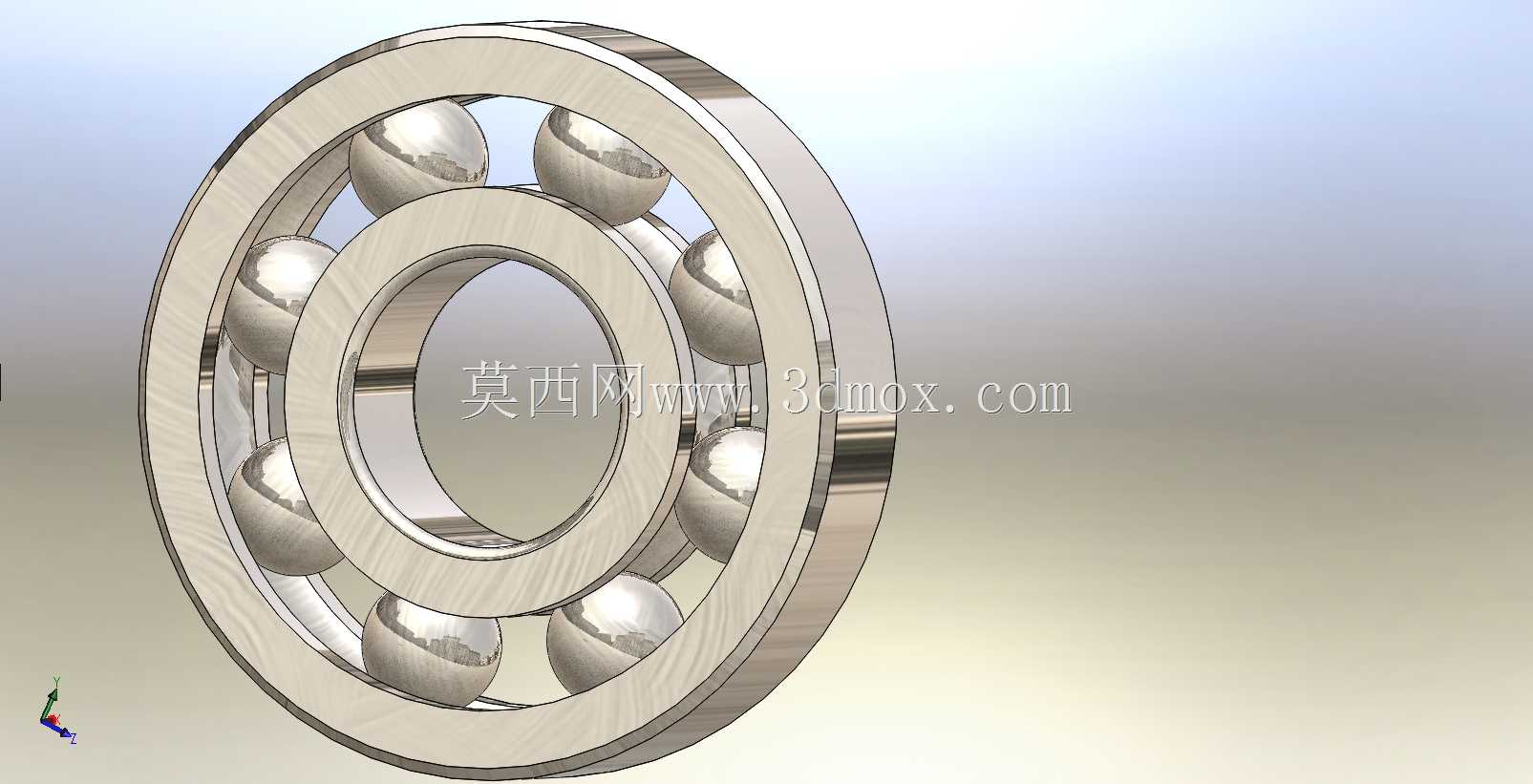

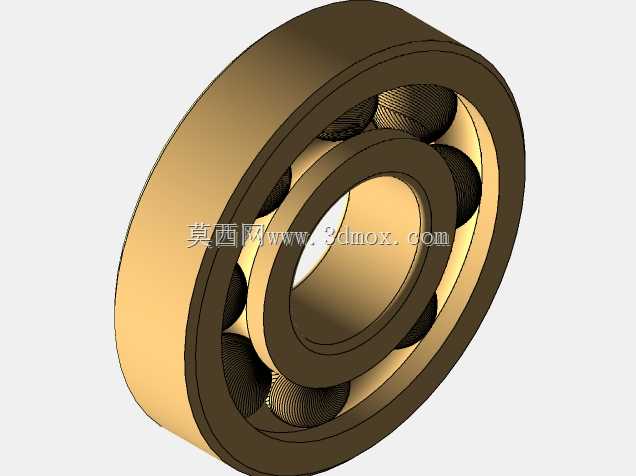

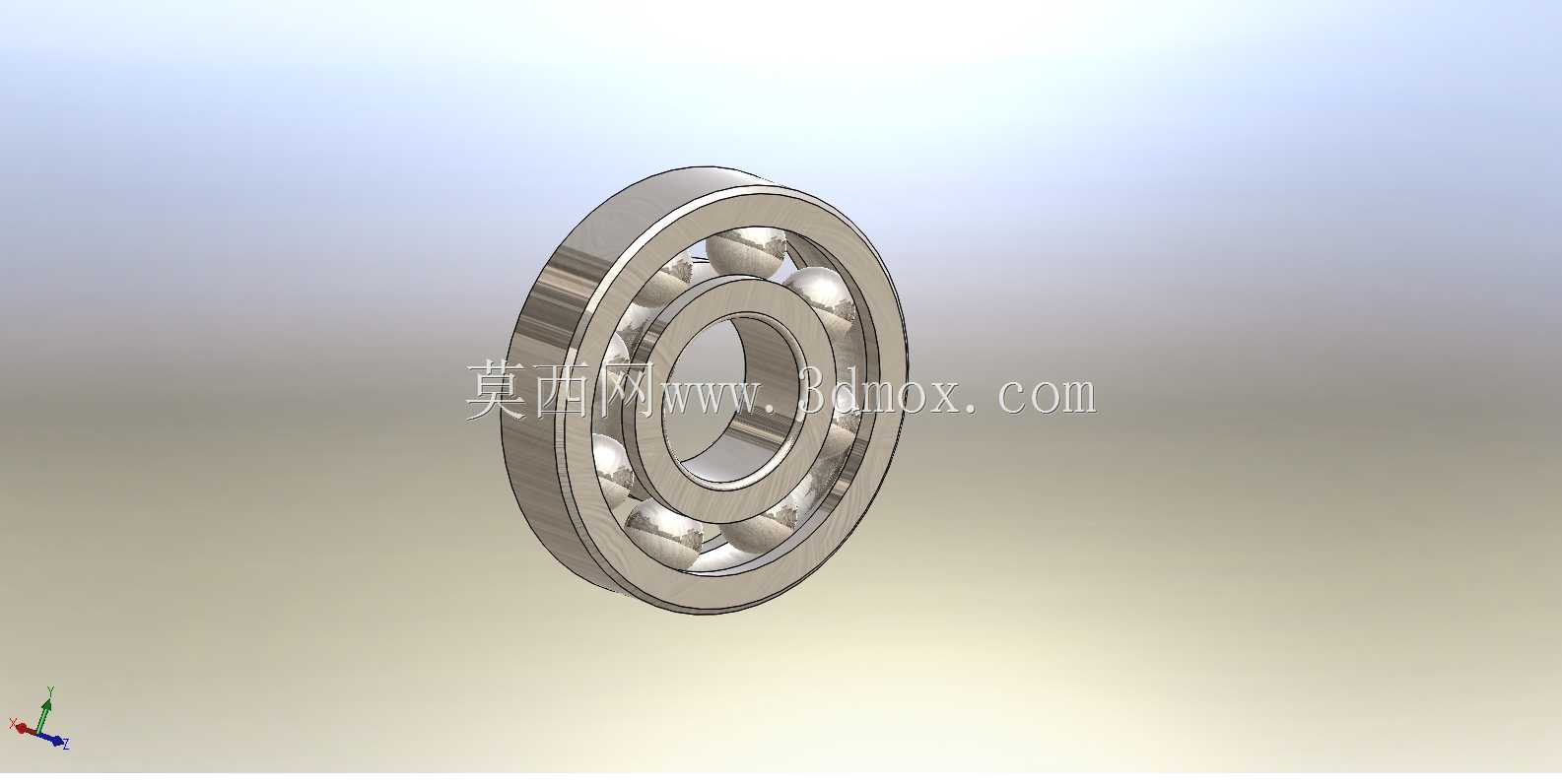

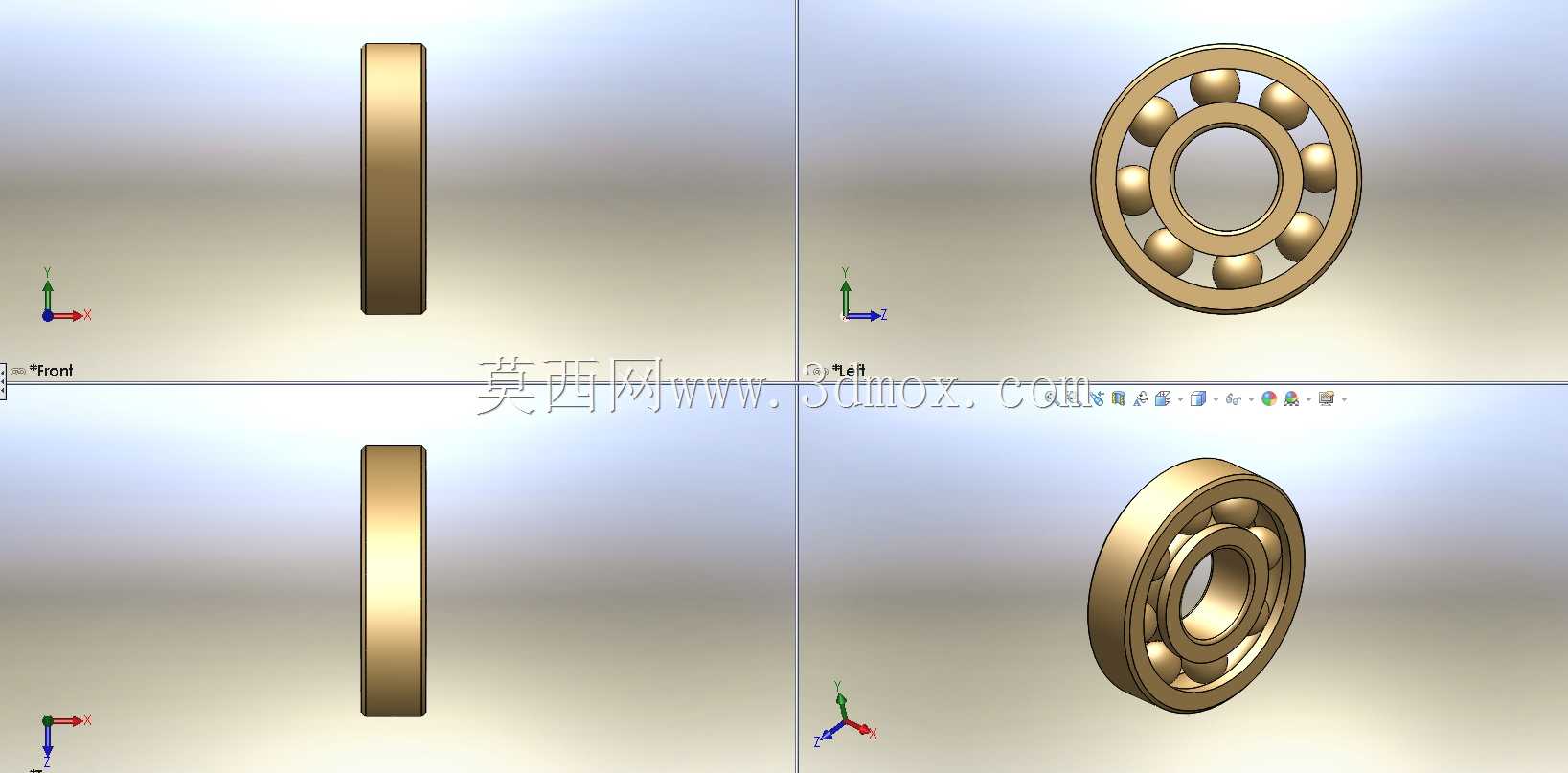

径向承载型深沟滚珠轴承三维结构

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类部件，从普通的输送线辊筒、小型电机输出端，到精密机床主轴、自动化设备的旋转关节，都能见到这类部件的身影，其核心作用是为旋转轴提供稳定的径向支撑，同时将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损速率。这款滚珠轴承的结构设计遵循常规深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格还原了各部件的配合关系：内圈的外壁与外圈的内壁都加工有对应曲率的弧形滚道，滚道的曲率半径略大于钢球的半径，保证钢球在滚道内可以顺畅滚动的同时，能均匀承受径向载荷的作用；保持架采用浪形冲压结构，均匀分隔每一颗钢球，

　　避免钢球在运转过程中相互接触产生额外摩擦与磨损，同时将钢球约束在滚道的有效工作区间内，防止高速运转时钢球出现窜动脱落的问题。从安装边界来看，这类轴承的内圈与轴采用过盈配合，装配时通常采用热装或者压装的方式，保证内圈与轴同步旋转，不会出现相对打滑的情况；外圈与轴承座的安装孔采用过渡或者小间隙配合，方便装配过程中的位置调整，同时可以补偿少量的安装同轴度误差，避免轴系因安装偏差产生额外的附加载荷。在实际工况应用中，这类轴承主要承受径向方向的载荷，当滚道与钢球的加工精度足够、配合间隙调整合理时，也可以承受一定比例的双向轴向载荷，能够满足多数中低速、中等载荷的旋转轴系支撑需求，不需要额外搭配独立的轴向支撑轴承，简化整体轴系的结构设计，

　　减少设备的整体装配零件数量。建模过程中对各部件的细节做了完整还原，包括内圈与外圈的安装倒角、滚道的磨削退刀槽、保持架的铆接结构、钢球的球形公差特征，这些细节在做虚拟装配仿真、运动干涉检查时可以完全模拟真实零件的装配状态，避免设计阶段出现装配间隙不足、倒角干涉等常见问题。在做设备维护相关的仿真分析时，这个模型也可以直接用于拆解演示，清晰展示轴承内部的钢球排布、保持架的分隔逻辑，帮助维修人员快速理解轴承的装配顺序，掌握正确的安装拆卸方法，避免因暴力拆装导致滚道划伤、钢球变形等问题，延长轴承的实际使用寿命。对于非标设备设计人员来说，这类标准化的轴承模型可以直接导入到装配体中，用于校核轴的台阶高度、轴承座的孔位深度、

　　端盖的压紧尺寸等相关安装参数，不需要反复查阅二维手册的尺寸参数，大幅提升三维设计阶段的效率，同时可以在装配环境下直接检查轴承与周边密封件、挡圈、锁紧螺母等零件的位置关系，提前排除设计阶段的空间干涉问题。在做运动仿真时，模型中各部件的配合关系已经按照真实装配约束设置完成，可以直接模拟轴承在不同转速下的钢球滚动状态、保持架的运转姿态，帮助设计人员评估轴承在目标工况下的极限转速、载荷承载能力是否满足设备的设计需求，避免选型不当导致的设备运转故障。
