可调式活动扳手工业级三维结构设计

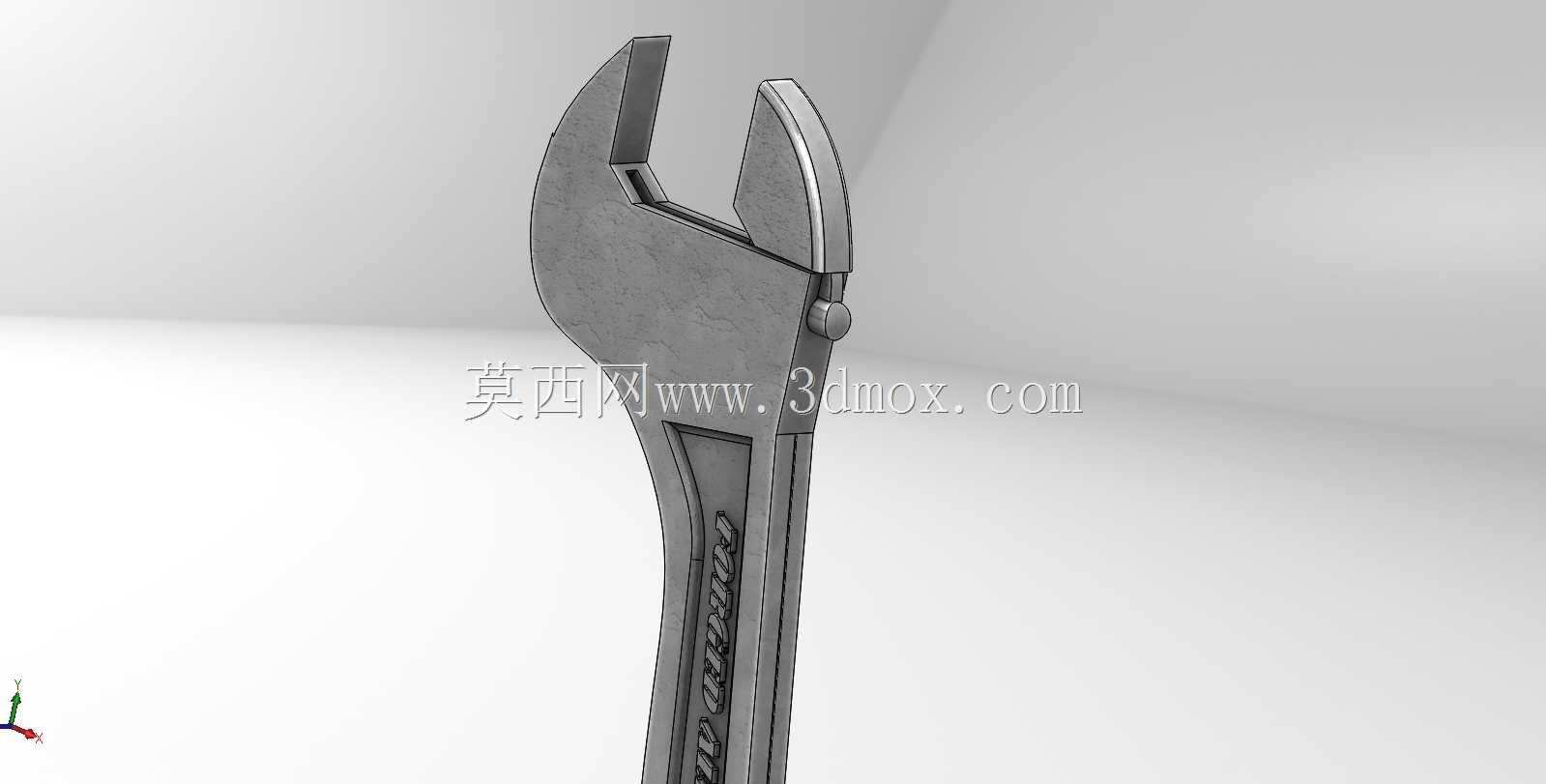

　　在设备运维、装配调试、五金加工等诸多工业场景中，活动扳手都是一线作业人员随身携带的核心手动工具，不同于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，适配不同规格的六角头、方头紧固件，在多规格螺栓螺母混合的作业场景下，能大幅减少工具携带数量，提升作业效率。这款可调活动扳手的三维结构设计，完全围绕实际作业中的受力需求、操作手感、耐用性要求展开，整体结构分为固定钳体、活动钳口、调节蜗轮、手柄四个核心部分，各部件的配合间隙经过反复校核，既保证调节时的顺畅度，又避免钳口夹持时出现旷量，防止拧动紧固件时出现打滑、磨损棱角的问题。从结构设计逻辑来看，固定钳体与手柄为一体化锻造结构的建模思路，材料选用铬钒合金钢的对应力学参数设置，

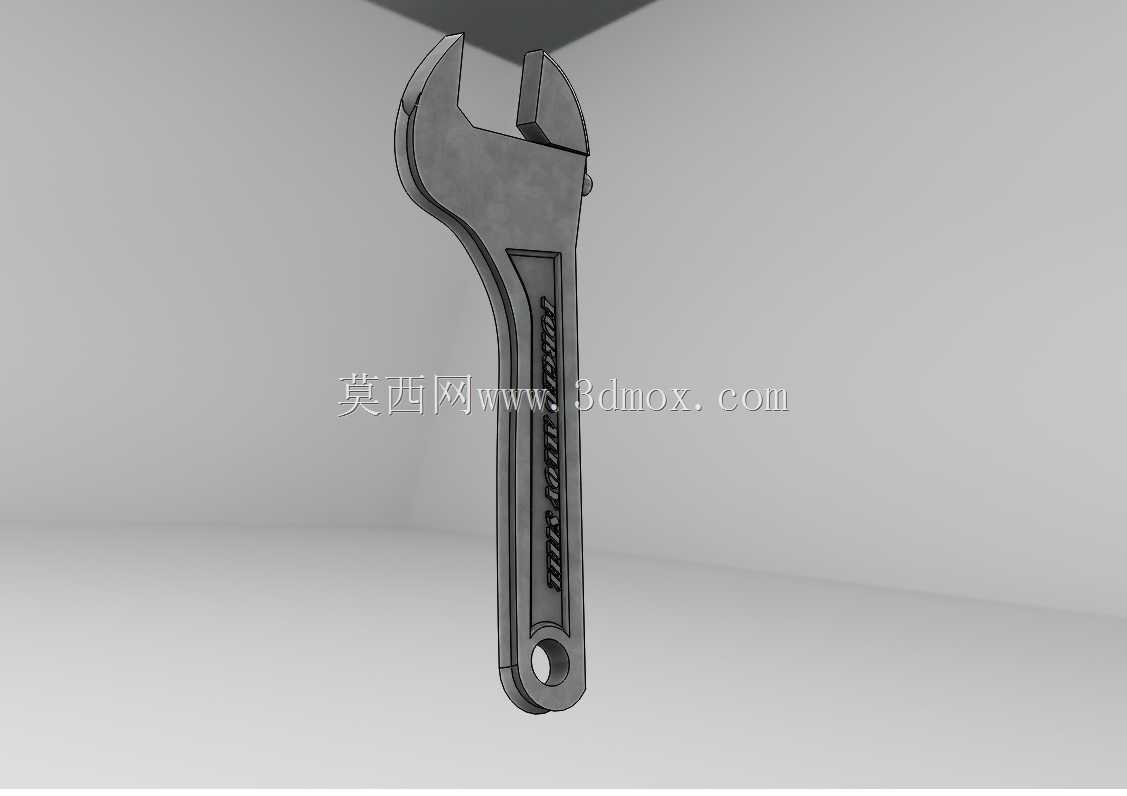

　　在钳头与手柄衔接的应力集中区域做了圆弧过渡处理，避免长期大扭矩作业时出现应力断裂风险；活动钳口的导轨部分与钳体的导槽采用H7/h6的间隙配合建模，保证钳口滑动时无卡滞，同时夹持面做了细密的齿形结构设计，增加与紧固件接触面的摩擦力，大扭矩施力时不会出现滑脱。调节蜗轮与活动钳口背部的齿条啮合参数经过优化，单圈调节的开口行程适配日常作业中最常用的M6到M24紧固件尺寸范围，蜗轮的侧边做了滚花结构建模，即使手上沾有油污也能轻松转动调节开口大小，无需额外借助其他工具。手柄部分的外形采用符合人体工程学的弧度设计，握持区域的截面为椭圆形，相比传统直柄方形截面，握持时的压强分布更均匀，长时间施力作业不易磨手，手柄尾部做了挂孔结构，

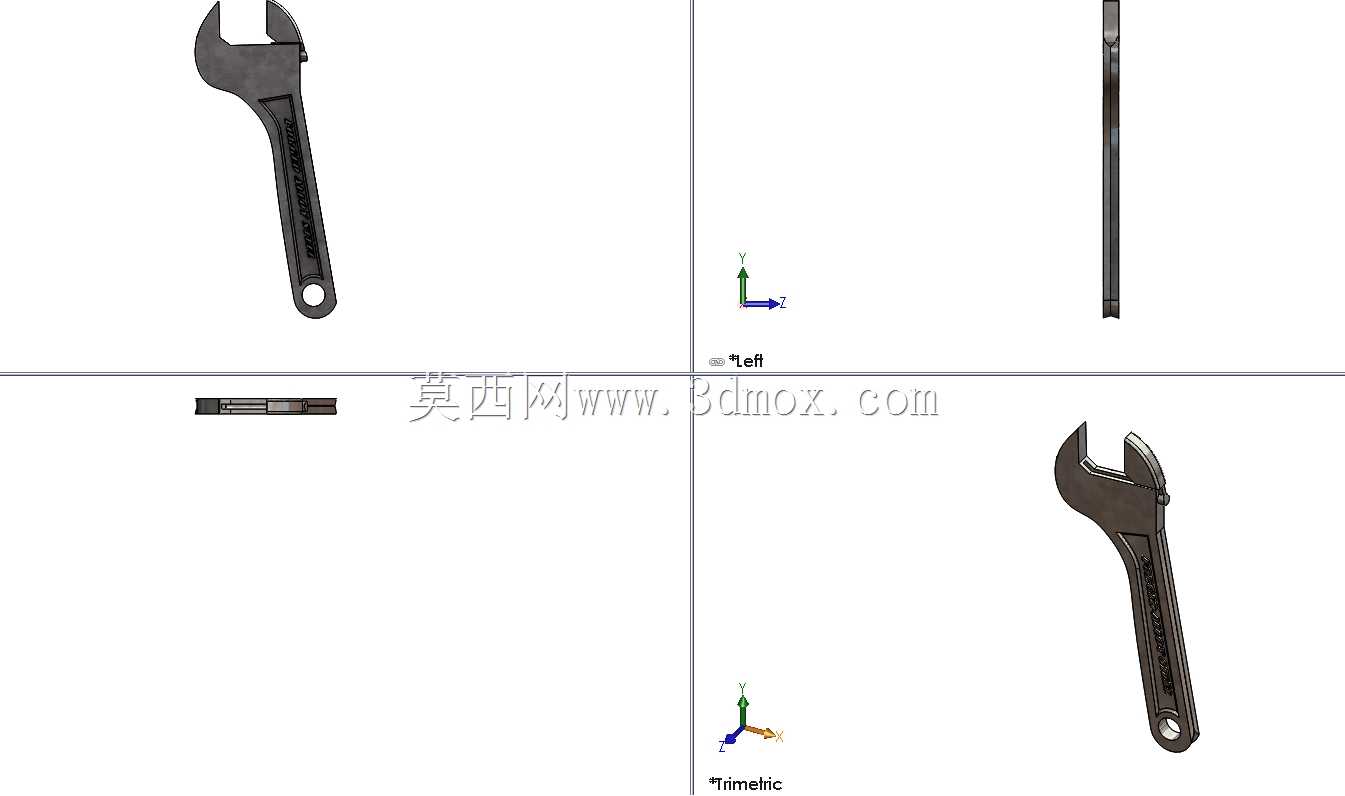

　　方便作业时挂在工具架或者安全绳上，防止高空作业时工具坠落。从安装边界与外形尺寸来看，这款扳手的整体长度适配10英寸常用规格，最大开口量可达到30mm，钳头的厚度控制在12mm，能够伸入部分狭窄的设备间隙中作业，相比普通大规格扳手的厚钳头，适配性更强。在实际应用场景中，这类扳手不仅适用于普通的机械装配、设备维修，在水电安装、家装维修、管道作业等场景也能通用，建模时充分考虑了不同场景下的受力情况：钳口的夹持面做了淬火硬化层的结构预留，对应实际生产中的热处理工艺，表面硬度可达到HRC45以上，长期拧动紧固件不会出现钳口变形、塌陷的问题；蜗轮部分的齿形强度经过受力仿真校核，在最大额定扭矩下不会出现断齿、滑牙的情况。

　　很多新手建模时容易忽略的配合间隙问题，在这个模型中都做了精准还原：活动钳口完全闭合时，两个夹持面的平行度公差控制在0.1mm以内，拧动小规格紧固件时不会出现偏磨、夹不紧的问题；钳口张开到最大尺寸时，活动钳口的伸出长度经过限位设计，不会因为张开过大导致钳口从导槽中脱出，同时保证最大开口位置的夹持强度，不会因为受力点外移导致钳体断裂。手柄部分的建模还预留了包胶层的安装位置，实际生产中可在手柄外层包覆橡塑材料，进一步提升握持摩擦力与绝缘性能，满足带电作业场景的使用需求。不同于市面上部分廉价扳手为了省料减薄钳头厚度的设计，这个模型的钳头受力区域做了合理的加厚处理，在保证整体重量不会过重的前提下，最大化提升结构强度，作业时不会因为钳头过薄导致受力变形。整体建模的细节还原度很高，包括钳体表面的喷砂纹理、标识区域的凹槽、蜗轮的定位卡簧结构都做了完整呈现，不仅可以用于产品结构设计的方案验证，也可用于工具类产品的渲染展示、装配工艺模拟，对于五金工具设计从业者、手动工具选型人员都有很高的参考价值，能够直观看到各部件的配合关系、受力路径，在做同类产品优化设计时，可以直接参考其结构比例、间隙设置、应力分散的设计思路，减少前期反复校核的工作量。
