多臂放射状圆形工件支撑定位构件

　　在圆形轴类、盘类零件的加工、检测、表面处理工序中，工件的稳定支撑一直是影响加工精度与作业效率的核心环节，这款多臂放射状支撑构件正是针对这类场景开发的专用定位支撑结构。从实际产线应用来看，这类支撑件常被用在无心磨床的上下料辅助工位、圆管表面喷涂的挂装工位、圆形棒材的无损检测夹持工位，替代传统的V型块单点支撑，解决长径比偏大的圆形工件在作业过程中出现的挠曲变形、周向转动偏移的问题。

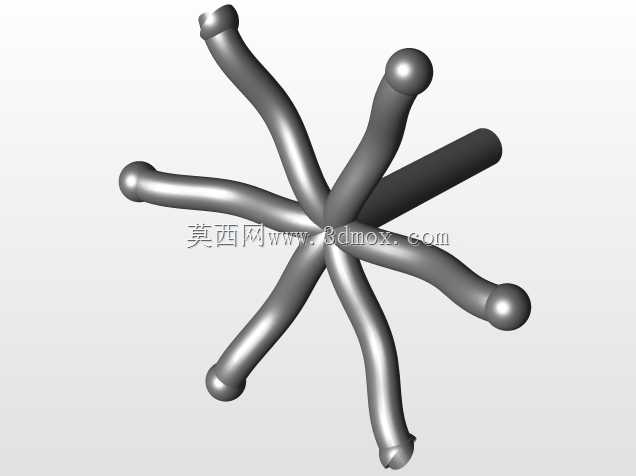

　　结构设计上采用中心汇聚的多臂放射布局，每根支撑臂从中心基体向外延伸，臂端根据使用场景做了差异化的端头处理：多数臂端采用球形圆头设计，能够在接触圆形工件外圆时形成点接触定位，避免面接触刮伤工件已加工表面，同时球形端头可以自适应不同直径的圆形工件外圆弧面，无需调整支撑角度即可实现贴合；其中一根臂端保留圆柱直段结构，可作为定位基准插入工位的预留定位孔内，实现支撑构件本身的快速装夹固定，不需要额外设计复杂的锁紧结构。支撑臂的弯曲弧度经过力学仿真优化，每根臂的受力形变控制在0.02mm以内，当支撑重量在5kg以内的圆形工件时，不会出现臂体下弯导致的工件倾斜问题。

　　从安装边界来看，这款支撑构件的整体外接圆直径可根据适配的工件直径调整，常规适配直径20mm到120mm的圆形工件，中心基体的厚度控制在15mm以内，不会占用过多的工位安装空间，臂体的截面采用圆形截面设计，在表面喷涂、电泳等表面处理场景中，不会出现积液、挂漆的问题，减少后续清理维护的工作量。和传统的三爪支撑结构相比，这款多臂结构的支撑点更多，工件在周向的受力更均匀，尤其是针对薄壁圆管类工件，不会因为支撑点压力集中导致管壁出现凹坑变形。在实际使用中，这类支撑件可以通过中心位置的安装孔固定在作业台的T型槽内，也可以通过末端的圆柱臂插接在挂具的安装孔上，适配不同的作业场景需求，不需要针对不同工位重新设计支撑结构，能够降低工装的设计与制造成本。

　　设计过程中重点考虑了支撑臂的受力分布，每根臂的长度、弯曲曲率都经过反复验算，确保各个支撑点的接触压力保持一致，避免出现个别支撑点虚接、个别支撑点受力过大的问题。球形端头的表面粗糙度控制在Ra0.8以下，接触工件时不会留下压痕，对于表面质量要求高的抛光件、电镀件也能适用。在圆形工件的周转工序中，这类支撑件还可以作为周转架的定位构件，将圆形工件架离周转箱底面，避免工件表面和箱体摩擦产生划痕，同时多臂之间的间隙可以方便操作人员抓取工件，提升上下料的操作效率。针对不同的作业环境，支撑臂的材质可以选用不锈钢或者尼龙材质，不锈钢材质适合机加工、焊接等高温、有切削液的场景，尼龙材质适合表面处理、检测等需要避免磕碰划伤的场景，两种材质的结构尺寸完全一致，可以互换使用，不需要调整安装位置。
