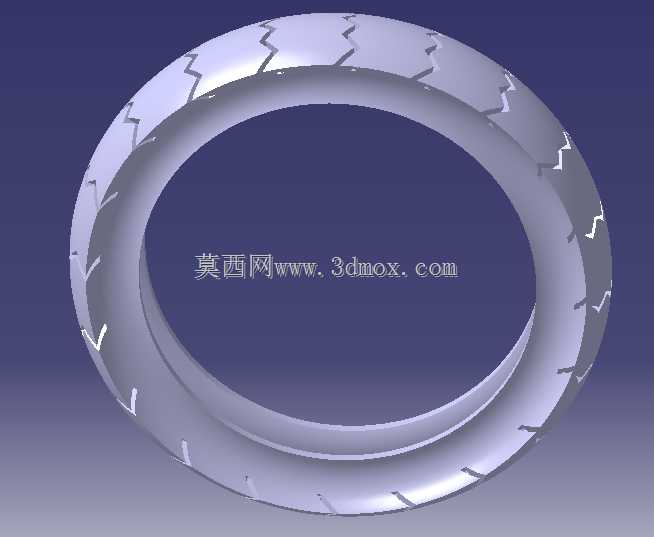

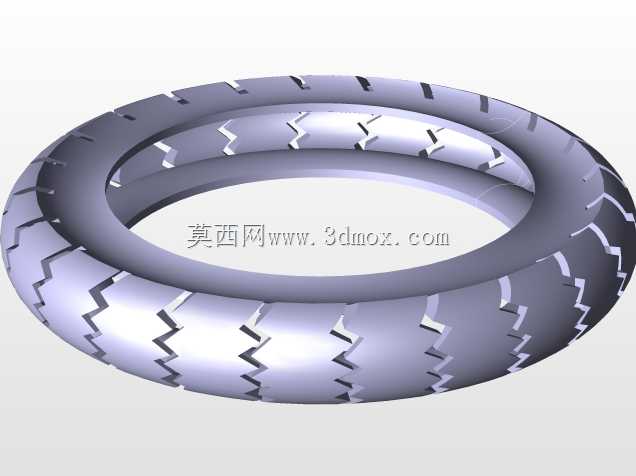

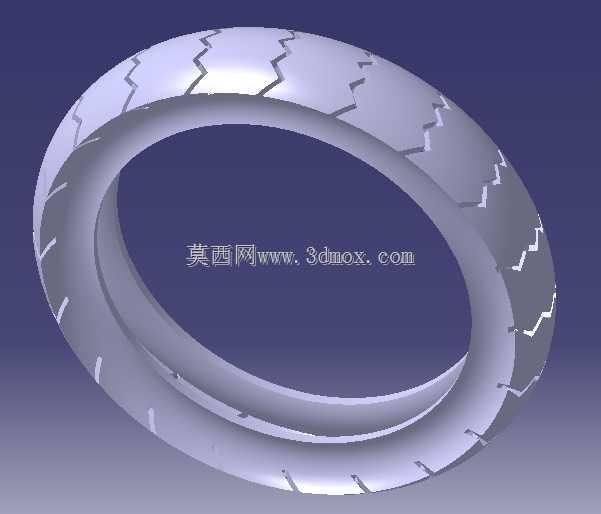

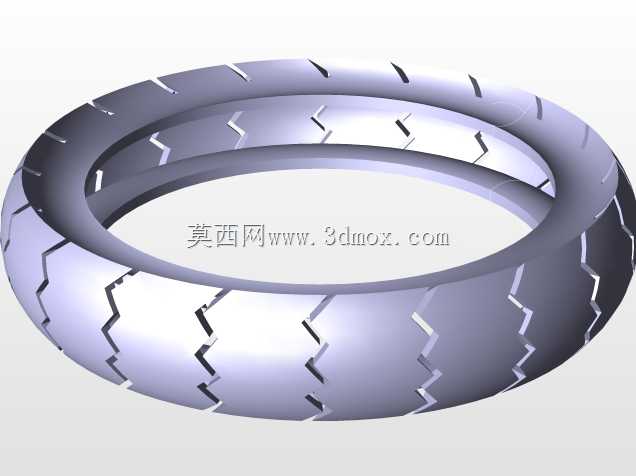

乘用车锯齿形花纹真空轮胎结构设计

　　日常做整车底盘行走系统匹配时，轮胎作为直接接触路面的核心承载部件，其结构合理性直接决定整车的抓地性能、行驶平顺性与NVH表现，这次完成的轮胎结构建模，完全围绕民用乘用车的日常使用场景展开，覆盖城市铺装路面、轻度非铺装路面的通行需求，适配常规紧凑级家用轿车的行走系统配置。从实际装车的功能逻辑来看，这个轮胎结构需要同时满足多重性能要求：首先是承载功能，胎体的环形结构需要匹配对应轮辋的安装尺寸，胎圈部位的刚性设计要保证充气状态下与轮辋紧密贴合，不会在急加速、紧急制动或者高速过弯时出现脱圈风险；其次是缓冲功能，胎侧的曲面弧度设计预留了足够的形变空间，在经过路面减速带、细碎坑洼时，胎体可以通过可控形变吸收大部分冲击能量，

　　减少传递到悬架系统的振动载荷，提升驾乘舒适度；最后是抓地功能，胎面的锯齿形花纹排布是整个设计的核心，区别于普通的直线花纹或者块状花纹，这种连续的锯齿形沟槽可以在雨天行驶时快速划破胎面与路面之间的水膜，通过花纹沟槽的导流作用将积水快速排出胎面接触区域，避免湿滑路面出现水滑现象，同时锯齿形的花纹棱角可以在车辆起步、制动时提供更大的切向摩擦力，缩短制动距离，提升起步响应速度。做三维结构设计的时候，没有采用简单的回转体拉伸加阵列的偷懒方式，而是先从胎面的展开轮廓入手，先确定胎面的冠部弧度、胎侧的收敛曲线，匹配标准轮辋的安装直径，保证胎圈部位的尺寸公差符合安装边界要求，不会出现装车时与轮辋配合过松或者过紧的问题。胎面花纹的设计过程中，

　　特意调整了锯齿单元的节距排布，避免相同节距的花纹在高速滚动时产生共振噪音，每个锯齿形沟槽的深度、侧壁倾斜角度都经过反复调整，既保证沟槽有足够的容积容纳路面杂物、排出积水，又不会因为沟槽过深导致胎面刚性不足，出现高速行驶时胎面异常蠕动、磨损加剧的问题。线框与曲面结合的建模逻辑，也方便后续做有限元分析时快速提取胎体的曲面网格，模拟不同充气压力、不同载荷下的胎体形变情况，验证胎侧的应力集中区域是否在合理范围内，避免长期使用过程中出现胎侧鼓包、胎面异常磨损的问题。从安装边界来看，这个轮胎的断面宽度、扁平比都适配常规16寸家用车轮辋，胎体的最大外直径不会超过轮拱的内部空间，转向时不会与轮拱内衬、悬架摆臂发生运动干涉，

　　充气后的胎面接地印痕接近矩形，接地压力分布均匀，不会出现胎肩或者胎冠中部过早磨损的情况。实际工程应用中，这种结构的轮胎除了常规民用乘用车使用，也可以通过调整胎面花纹深度、胎体帘线层对应的结构参数，适配轻型载货车辆的使用需求，在保证承载能力的前提下兼顾行驶静音性与湿滑路面抓地力，区别于越野轮胎的大块花纹设计，这种锯齿形花纹的滚动阻力更低，对于提升整车燃油经济性也有一定帮助。建模过程中对胎圈与轮辋的配合面做了精准的曲面拟合，保证安装定位的准确性，胎侧的标识区域预留了足够的平面空间，方便后续添加轮胎规格、载重指数、速度级别等标识信息，整个环形结构的曲面连续性达到G2级别，后续做渲染或者工程出图时不会出现曲面折痕、棱角突兀的问题，完全满足结构设计评审、样机试制前的虚拟验证需求。
