多辐条镂空式乘用车轮辋结构设计

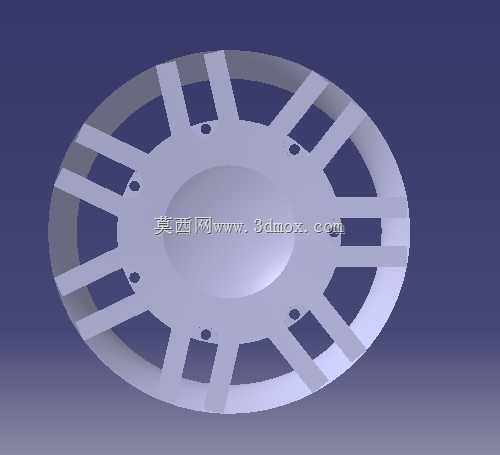

　　轮辋作为车辆行走系统的核心承载部件，直接衔接轮胎与车桥传动端，日常行驶过程中需要同时承担整车垂向载荷、转向时的横向力矩、加减速工况下的纵向扭矩，还要过滤路面颠簸带来的不规则冲击，其结构合理性直接决定整车行驶的安全性、操控稳定性与NVH表现。这款轮辋采用多辐条对称式镂空布局，12根等角度分布的辐条从中心轮毂安装座向外延伸至轮缘，相邻辐条之间预留规则的矩形镂空区域，这种布局首先从力学传递路径上做了优化：中心区域的安装凸台是载荷输入点，辐条沿径向均匀排布，能将集中在安装孔位的应力沿辐条平滑分散到整个轮缘区域，避免局部应力集中导致的结构疲劳失效。从实际应用场景来看，这类轮辋适配普通家用乘用车的日常铺装路面行驶需求，

　　镂空结构一方面能降低轮辋整体的非簧载质量，非簧载质量的降低能有效提升悬挂系统的响应速度，让车轮在经过起伏路面时更紧密地贴合地面，减少弹跳感，同时还能为制动系统留出充足的散热空间——车辆连续制动时制动盘会产生大量热量，镂空的辐条间隙可以引导行驶气流直接冲刷制动盘表面，带走热量，避免制动热衰减带来的安全隐患。设计过程中首先确定了中心安装面的边界尺寸，中心定位凸台的直径匹配常规乘用车的轮毂轴承定位尺寸，周围均匀分布的6个螺栓安装孔位，孔位分布圆直径符合主流家用车的轮毂安装规范，安装面的平面度公差需要控制在0.05mm以内，保证轮辋安装后与轮毂结合面完全贴合，避免高速行驶时出现轮辋抖动的问题。辐条的截面采用渐变式设计，

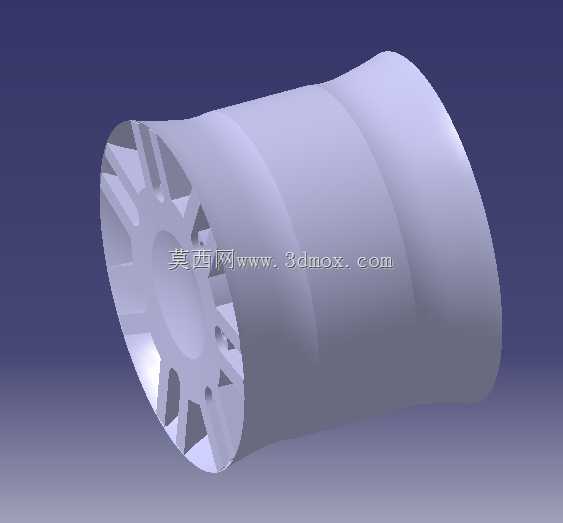

　　靠近中心安装座的位置截面厚度更大，因为这个区域是应力集中最高的位置，需要足够的截面模量来抵抗弯曲与扭转载荷，往轮缘方向延伸时辐条厚度逐步收窄，在保证结构强度的前提下尽可能去除冗余材料，实现轻量化目标。轮缘部分采用标准的深槽式结构，轮缘的凸缘高度与宽度符合乘用车轮胎的装配规范，能保证轮胎充气后胎圈牢固卡合在轮缘内侧，即使在轮胎亏气或者高速过弯产生大侧向力的情况下，也不会出现轮胎脱圈的风险。轮辋表面的过渡位置全部做了圆角处理，没有尖锐的直角棱边，一方面是避免应力集中，金属构件在直角位置的应力集中系数会比圆角位置高2-3倍，长期交变载荷作用下很容易从棱边位置萌生疲劳裂纹，另一方面圆角过渡也能减少行驶过程中的气流紊流，降低风阻产生的风噪。

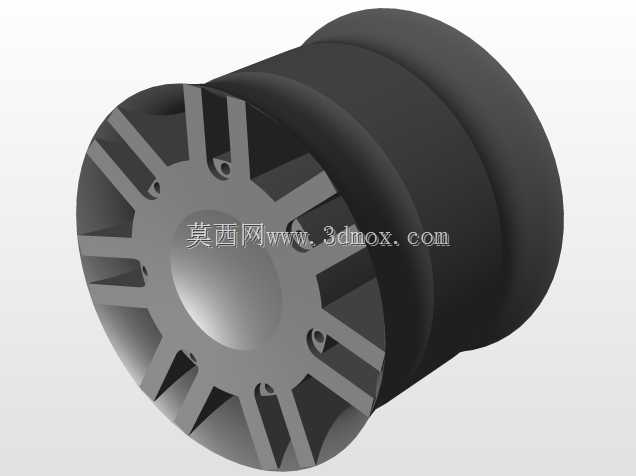

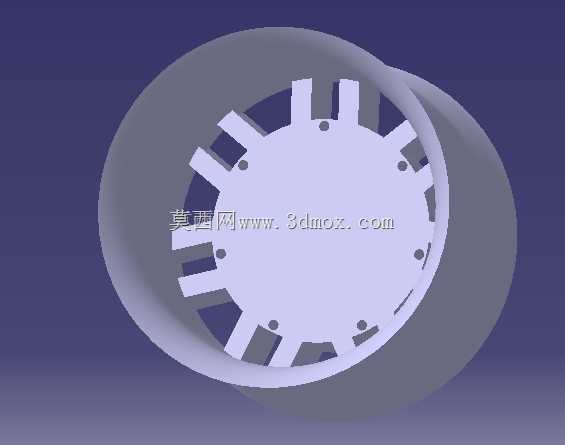

　　从安装边界来看，轮辋的中心孔深度需要匹配轮毂轴头的伸出长度，保证安装后轮辋背面与转向节、制动卡钳之间预留足够的安全间隙，不会在转向或者车轮跳动时出现运动干涉；辐条的内侧轮廓也做了避让设计，预留出制动卡钳的安装空间，适配常规尺寸的浮动式制动卡钳，不需要额外加装垫片或者改装部件就能完成装配。实际建模过程中先通过曲面构建出轮辋的整体外轮廓，确定辐条的分布角度与曲面走势，再通过实体化加厚、布尔运算切除镂空区域，最后对所有安装孔位、配合面做精细化的公差处理，每个安装孔的位置度公差控制在0.1mm以内，保证螺栓能顺利穿入，不会出现装配错位的问题。这类对称式多辐条轮辋的动平衡性能更容易控制，均匀分布的结构让轮辋的质心更容易落在旋转中心轴线上，减少出厂时动平衡配重块的添加量，高速旋转时的离心力更均匀，能有效降低高速行驶的方向盘抖动概率。
