衬套啮合结构有限元网格划分实例

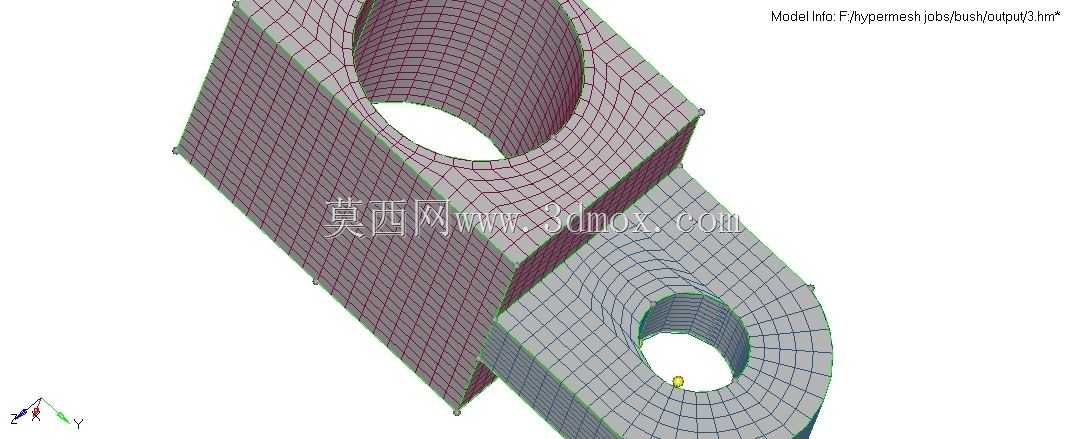

　　在机械传动与连接系统中，衬套是应用极为广泛的配套部件，多用于轴类部件与安装基座之间的过渡连接，承担减摩、定位、载荷传递、磨损补偿的核心作用，在工程机械、汽车底盘、工业泵阀、机床主轴箱等场景中都能见到这类结构的身影。本次呈现的网格划分实例，针对的是带法兰安装边的衬套与相邻壳体结构的啮合装配区域，这类结构在实际运行中会承受交变径向载荷、轴向冲击载荷以及周向微动摩擦力，网格划分的质量直接决定后续有限元仿真中应力集中区域的计算精度，尤其是衬套与壳体接触的圆角位置、安装孔周边区域，是疲劳失效的高发位置，对网格的密度、单元质量、节点耦合精度都有较高要求。从结构外形来看，该衬套主体为回转类结构，一端带有方形安装法兰，

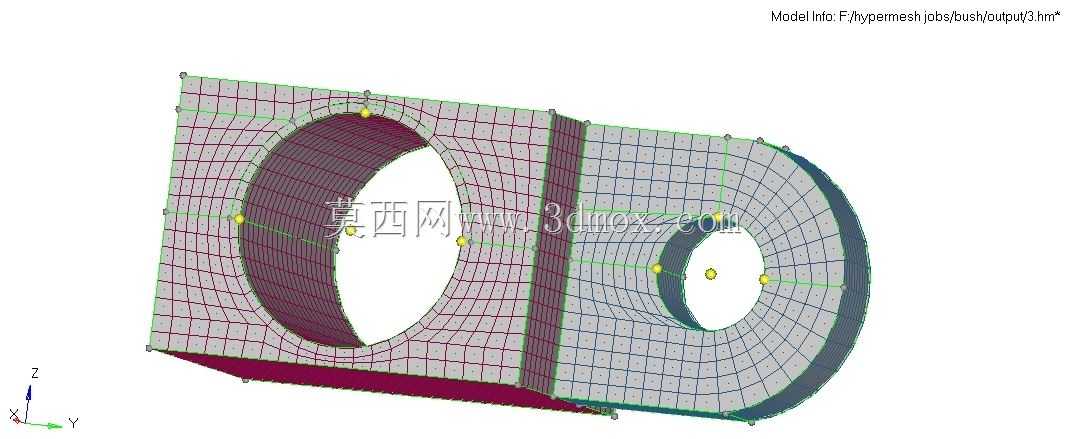

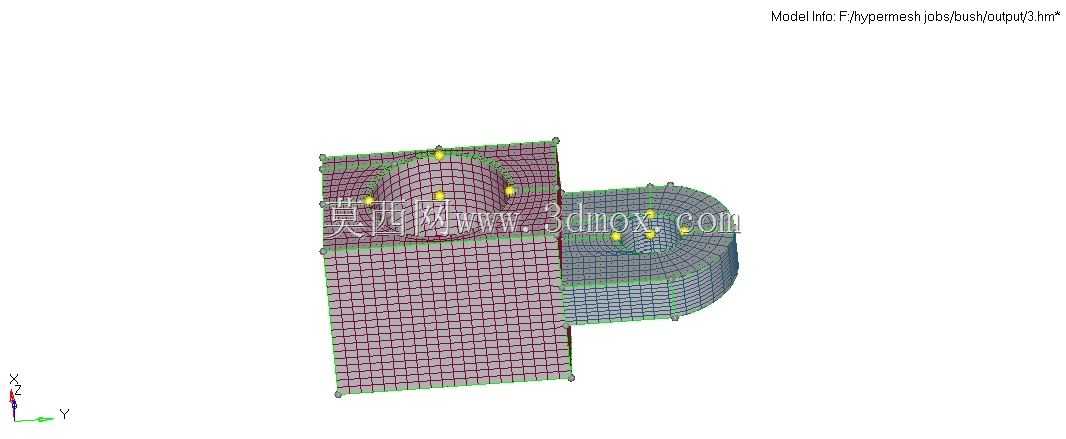

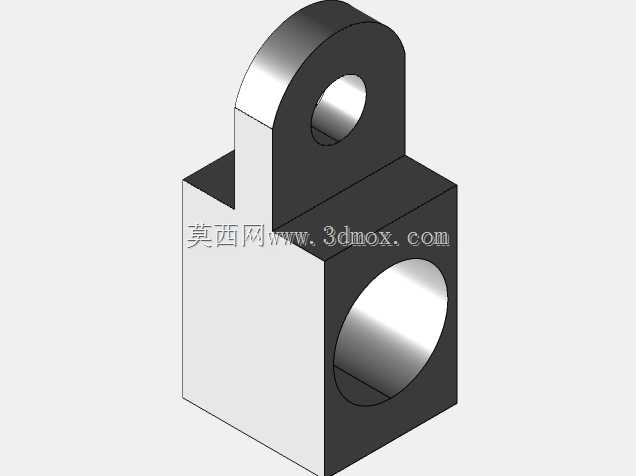

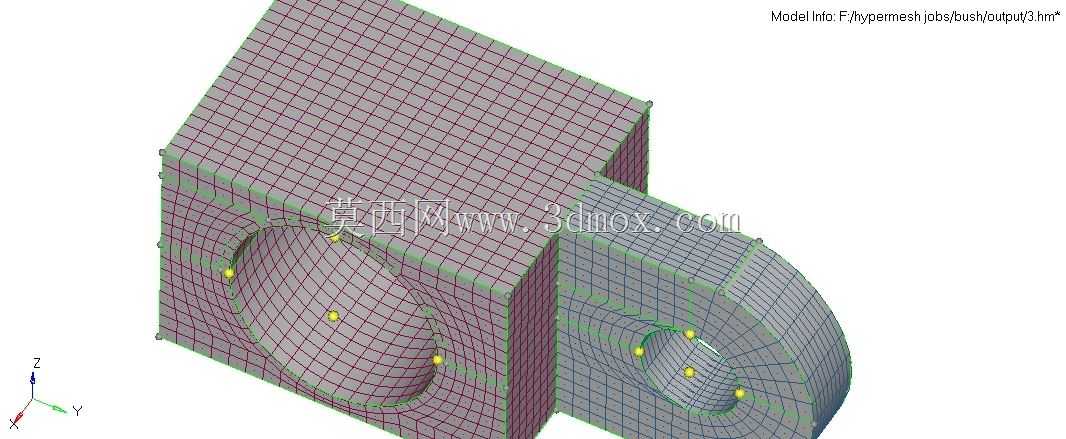

　　法兰上预留有均匀分布的安装定位孔，用于通过紧固件将衬套固定在相邻的壳体安装面上，衬套的内孔为轴类部件提供回转支撑面，外圆柱面与壳体的安装孔形成过盈或者过渡配合，相邻的弯管形壳体结构与衬套法兰端面紧密贴合，形成密封的腔体通道，这类结构常见于液压阀块、泵体进出口连接、发动机附件传动箱的安装位置。在网格划分的思路上，首先对结构的几何特征进行清理，去除不必要的微小倒角、工艺残留凸台等对整体力学性能影响极小的特征，避免这些特征导致网格出现畸变单元；针对衬套与壳体接触的啮合面，采用映射网格划分方式保证接触面的节点一一对应，减少接触计算中的节点穿透误差，对于法兰安装孔周边、衬套内孔与端面过渡圆角这些应力梯度较大的区域，进行网格局部加密，

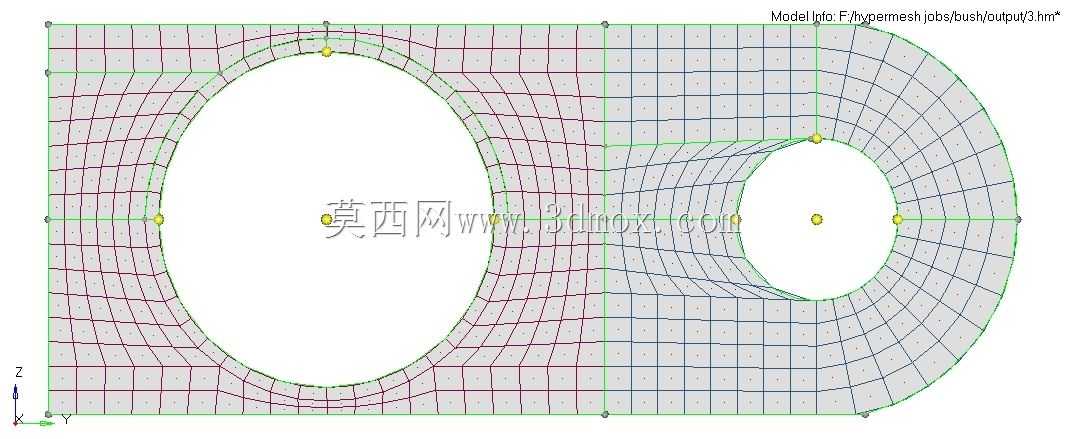

　　保证单元尺寸能够捕捉到应力变化的梯度，而在远离载荷传递路径的壳体平直区域，适当放大网格尺寸，平衡计算精度与计算效率。从安装边界来看，方形法兰的安装面为主要的定位基准面，安装时需要保证该平面与壳体安装面的平面度公差在允许范围内，避免安装后衬套内孔出现偏斜，导致轴类部件运转时出现偏磨；衬套压入壳体安装孔的压入深度需要严格控制，保证法兰端面与壳体完全贴合无间隙，否则在承受冲击载荷时法兰位置会出现额外的附加弯矩，加速衬套的疲劳损坏。在实际工程应用中，这类衬套啮合结构的失效大多出现在接触边缘的位置，一是因为配合面的微动磨损导致配合间隙增大，引发运转振动，二是圆角位置的应力集中导致初始裂纹萌生，因此在前期的仿真分析中，

　　网格划分阶段就需要针对这些位置做针对性处理，不能为了划分方便采用完全均匀的粗网格，否则计算出来的应力结果会比实际值偏低，导致后续的强度校核出现误判，给实际设备运行留下安全隐患。另外在网格单元类型的选择上，这类带有接触配合的结构优先采用六面体结构化网格，相比四面体网格，六面体网格在相同单元数量下的计算精度更高，抗畸变能力更强，尤其是在接触计算中，六面体单元的节点力传递路径更清晰，能够更准确地模拟配合面之间的压力分布与滑移趋势。对于两个部件连接的安装孔位置，需要在孔的周向布置足够的单元数量，模拟螺栓预紧力作用下的孔边挤压应力，避免因为周向单元数量不足导致孔边应力计算失真。在实际建模过程中，还需要注意不同部件网格的尺寸过渡，加密区域与粗网格区域之间要设置平滑的尺寸过渡带，避免相邻单元尺寸差异过大导致刚度矩阵计算出现异常，影响仿真的收敛性。这类网格划分成果不仅可以用于静力学强度校核，还可以在此基础上开展疲劳寿命分析、模态分析、接触压力分布计算，为衬套的材料选型、过盈量设计、法兰厚度优化提供数据支撑，比如通过仿真得到的接触压力分布，可以调整衬套与壳体的配合过盈量，既保证连接的可靠性，又避免压装力过大导致衬套出现塑性变形；通过法兰位置的应力分布结果，可以优化法兰的厚度与安装孔的分布位置，在满足强度要求的前提下减轻结构重量，这对于航空航天、新能源汽车等对重量控制较为严格的领域尤为重要。
