NACA63-210低速翼型航空构件设计

　　在通用航空低速飞行器的气动设计环节，翼型作为机翼核心的气动承力构件，直接决定了飞行器巡航阶段的升阻特性、失速迎角边界以及低速起降阶段的操纵稳定性，NACA63-210翼型属于NACA六位数字系列的低速层流翼型，这类翼型最初的设计初衷就是通过优化翼面压力分布，让翼面的顺压梯度段尽可能延伸，推迟附面层转捩位置，降低巡航状态下的摩擦阻力，相比传统的四位数字翼型，它在亚音速巡航段的阻力发散特性更平缓，适合飞行速度在0.6马赫以下的轻型固定翼飞机、初级教练机、小型长航时无人机这类对低速巡航效率有较高要求的飞行器使用。从实际工程应用场景来看，这类翼型常被用在轻型运动飞机的主机翼设计、小型无人机的主升力面，甚至部分低速风洞的试验段标模构件上，

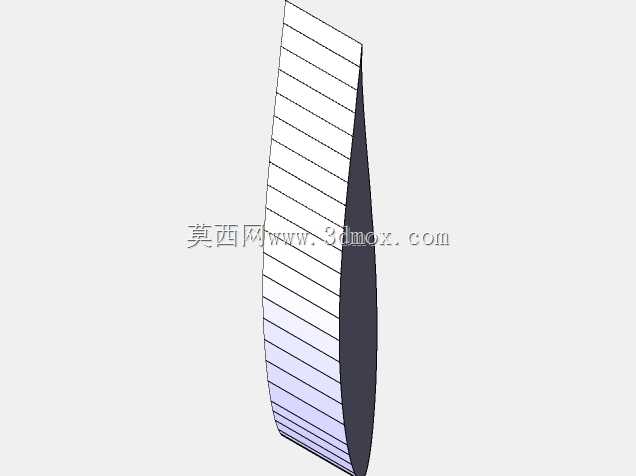

　　在实际装机使用时，翼型的弦长选择需要匹配整机的起飞重量、巡航速度以及机翼展弦比参数，通常轻型运动飞机选用该翼型时，机翼翼根段的弦长会控制在1.2米到1.8米区间，翼尖段弦长收窄到0.6米到0.9米，沿展长方向做1.5度到3度的几何扭转，避免翼尖先失速影响横向操纵特性。该翼型的核心功能特性集中在气动参数表现上，其最大相对厚度为弦长的10%，这个厚度区间既能够保证机翼内部有足够的空间布置燃油箱、起落架收放机构、襟翼滑轨以及相关的航电线路，同时不会因为翼型过厚导致高速巡航时的压差阻力激增；最大厚度位置出现在弦长35%的位置，相比早期NACA2412这类翼型的最大厚度位置更靠后，能够让翼型的最小压力点后移，延长层流段长度，在60%弦长位置的翼型外倾角控制在1.1%，这个参数直接影响翼型后段的压力恢复梯度，避免附面层在逆压梯度下过早分离，提升翼型的最大升力系数，在不带襟翼的光滑构型下，该翼型的最大升力系数可以达到1.4左右，失速迎角在16度上下，配合简单的开裂式襟翼，起降阶段的升力系数可以提升到1.9以上，能够有效缩短轻型飞机的起降滑跑距离，降低对小型通航机场的跑道长度要求。在三维建模的设计思路上，构建该翼型的三维模型首先需要精准提取翼型的上下翼面坐标点，坐标点的提取需要沿弦长方向做加密处理，尤其是前缘0到10%弦长段以及后缘90%到100%弦长段，点距需要控制在弦长的0.2%以内，避免前缘曲率失真导致气动计算出现偏差，

　　建模过程中需要先构建翼型的基准翼肋曲线，再沿机翼展向按照选定的梢根比、后掠角、上反角参数做放样成型，对于需要布置襟翼、副翼的机翼段，还要在70%到75%弦长位置做分离面设计，预留操纵面的转动间隙与铰链安装空间，模型的曲面构建需要保证G2连续，避免翼面出现局部的曲率突变，否则在实际飞行中会产生额外的寄生阻力，甚至引发局部的气流分离。从安装边界来看，该翼型在装机时，机翼与机身的对接面需要设置在翼型最大厚度位置附近，也就是30%到40%弦长区间，这个位置的翼型结构高度最大，能够布置更强的翼身连接接头，传递机翼的升力、弯矩与扭矩，接头的安装平面需要与翼型的弦线平面保持平行，避免安装角出现偏差导致整机的升阻特性偏离设计值，

　　通常该翼型的装机安装角会设置在2度到3度之间，匹配机身的巡航攻角，让巡航阶段机身处于零升力矩状态，降低平尾的配平阻力。在实际的结构设计匹配中，10%的相对厚度也给翼梁的布置留出了足够空间，主承力翼梁通常布置在25%到35%弦长位置，也就是最大厚度附近，这个位置的翼型高度最大，翼梁的剖面惯性矩最高，能够以更轻的结构重量承受机翼的气动载荷，前梁布置在15%弦长位置，后梁布置在60%弦长位置，前后梁之间的空间可以布置整体式燃油箱，充分利用机翼内部空间，减少机身的载油负担，配平整机重心。对于小型无人机使用场景，该翼型的低速稳定性优势更明显，在15米每秒到40米每秒的飞行速度区间内，翼型的力矩特性线性度较好，不需要复杂的飞控增稳算法就能够保证平稳飞行，降低小型无人机的飞控设计难度，同时较厚的翼型也能够提升机翼的结构刚度，减少飞行中的翼面颤振风险，不需要额外增加结构配重，进一步降低整机的结构重量。在模型的细节处理上，翼型的后缘需要按照实际工艺要求做0.5到1毫米的钝边处理，不能做成绝对尖锐的刃口，一方面是实际加工工艺无法做到绝对尖锐，另一方面尖锐后缘在日常使用中容易出现磕碰变形，影响翼型的气动精度，前缘部分需要保证曲率的光滑过渡，不能出现局部的凹陷或者凸起，否则会提前触发附面层转捩，失去层流翼型的低阻优势。
