长航时高空无人侦察机三维结构设计

　　该款高空长航时无人侦察飞行器的三维结构设计，核心围绕广域持久侦察任务的实际使用需求展开，在气动布局选型阶段优先考虑高升阻比特性，采用大展弦比平直下单翼搭配背负式进气道、V型尾翼的总体构型，机翼展长与机身长度的比值控制在合理区间，兼顾亚音速巡航阶段的升力效率与航向、俯仰方向的操纵稳定性，能够在平流层高度维持长时间巡航飞行状态，无需搭载飞行员即可完成跨区域的任务部署。从结构设计逻辑来看，机身采用流线型纺锤体截面设计，前舱段预留光电侦察、合成孔径雷达等任务载荷的安装空间，设备安装框架预留标准化的安装孔位与走线槽，可根据不同任务场景快速更换对应载荷模块；中机身段整合燃油储舱、飞控计算机、导航通信模块的安装位，

　　各模块之间设置隔热隔振的安装衬板，避免发动机振动传递至精密航电设备影响工作精度；后机身段集成小型涡扇动力单元与尾喷管结构，背负式进气道的布局设计可有效降低机身正面的雷达反射截面积，同时避免地面杂物在起降阶段被吸入进气道损伤发动机叶片。机翼结构采用分段式设计思路，中央翼盒与机身主承力框架一体化连接，外翼段设置可拆装的对接接口，方便地面运输阶段拆解转运，机翼后缘布置全翼展襟翼与副翼操纵面，襟翼偏转角度可根据起降、巡航不同飞行阶段调整，起降阶段放下襟翼可提升低速升力特性，缩短起降滑跑距离，巡航阶段襟翼归零配合副翼完成滚转方向的姿态调整。尾翼采用V型构型设计，相比传统垂直尾翼+水平尾翼的布局，可在保证航向与俯仰操纵效率的前提下，

　　进一步降低结构重量与飞行阻力，尾翼操纵面通过拉杆与机身内的舵机连接，舵机安装座设置加强筋结构，可承受高速飞行阶段的气动载荷冲击。起落架采用前三点可收放式设计，前起落架布置在机身前段下方，主起落架对称安装在机身中部两侧的起落架舱内，巡航阶段起落架完全收入舱内并由舱门封闭，避免外露结构增加飞行阻力，起落架缓冲行程经过匹配设计，可在简易铺装跑道起降时吸收着陆冲击载荷，保障机载设备的结构安全。在安装边界的设计考量上，全机各突出部件的轮廓均控制在总体气动包线范围内，机身下部的任务载荷窗口采用齐平安装设计，无多余突出结构，机翼下表面未设置外挂点，整体构型完全服务于高空长航时的侦察任务定位，避免额外外挂带来的阻力增量与雷达反射特征。

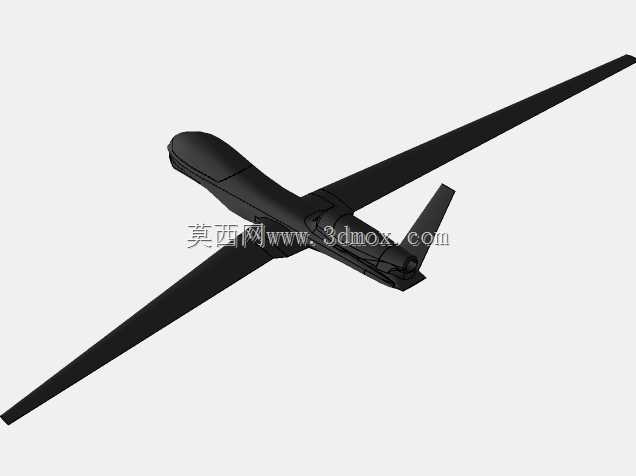

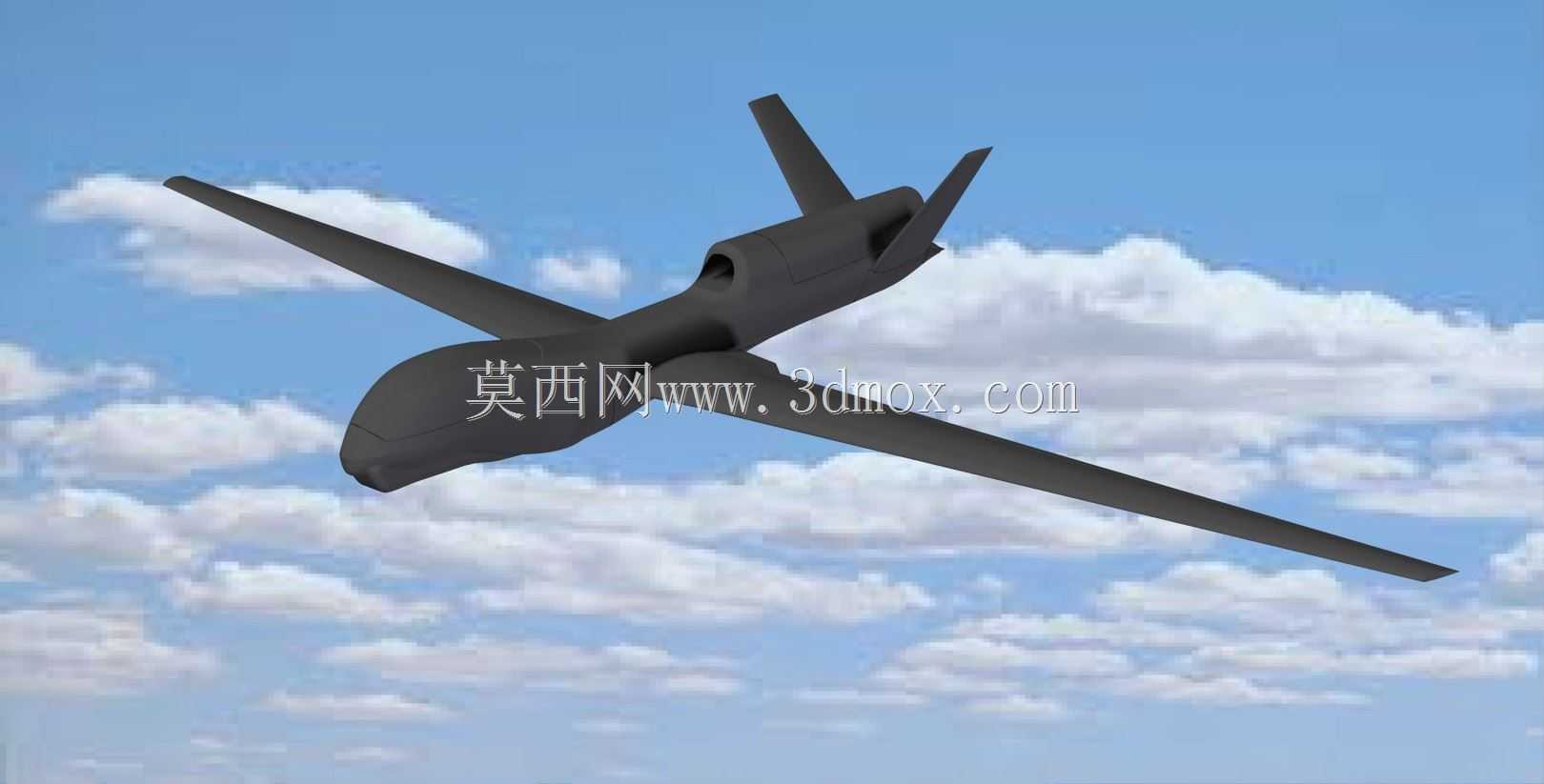

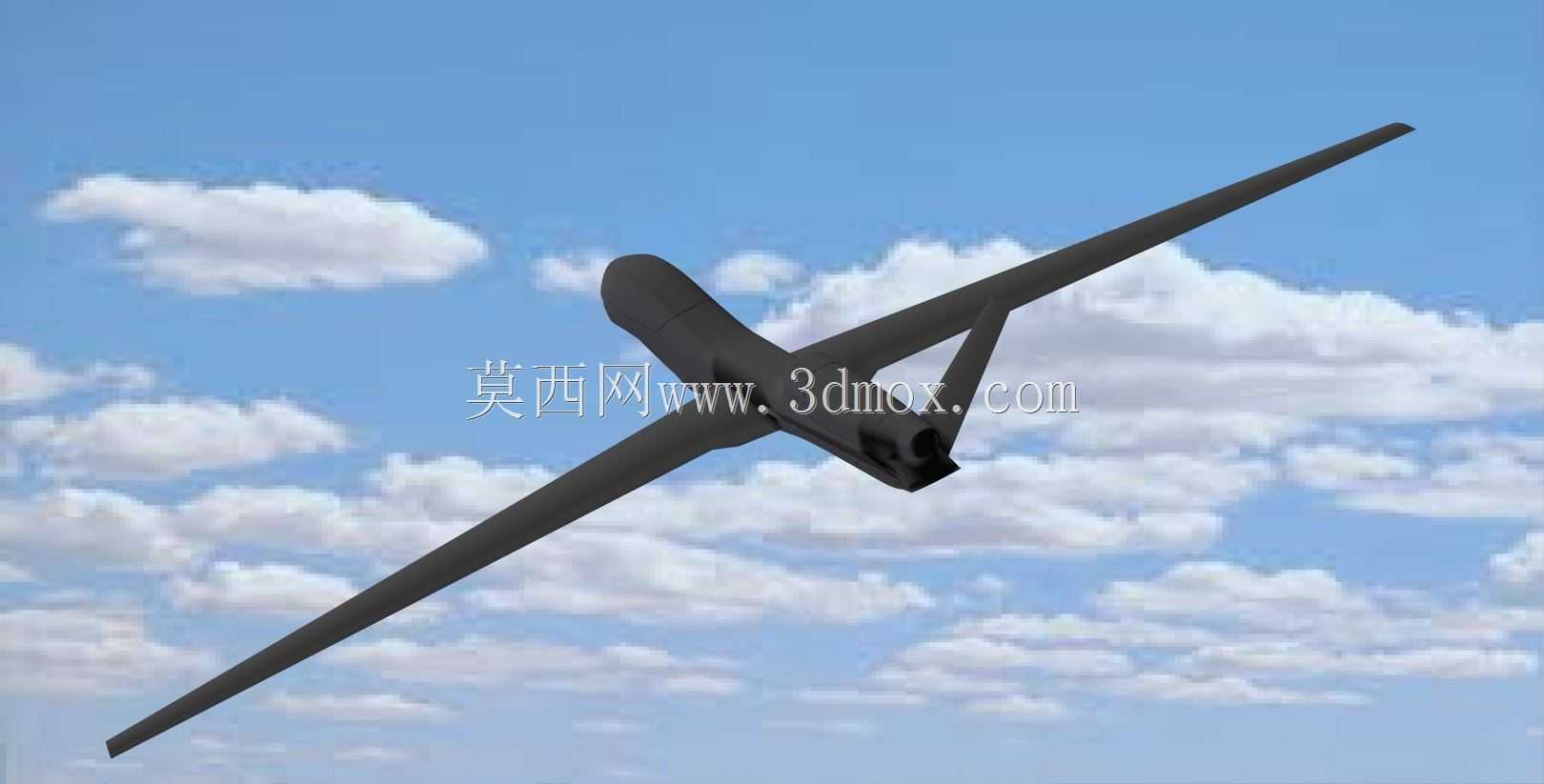

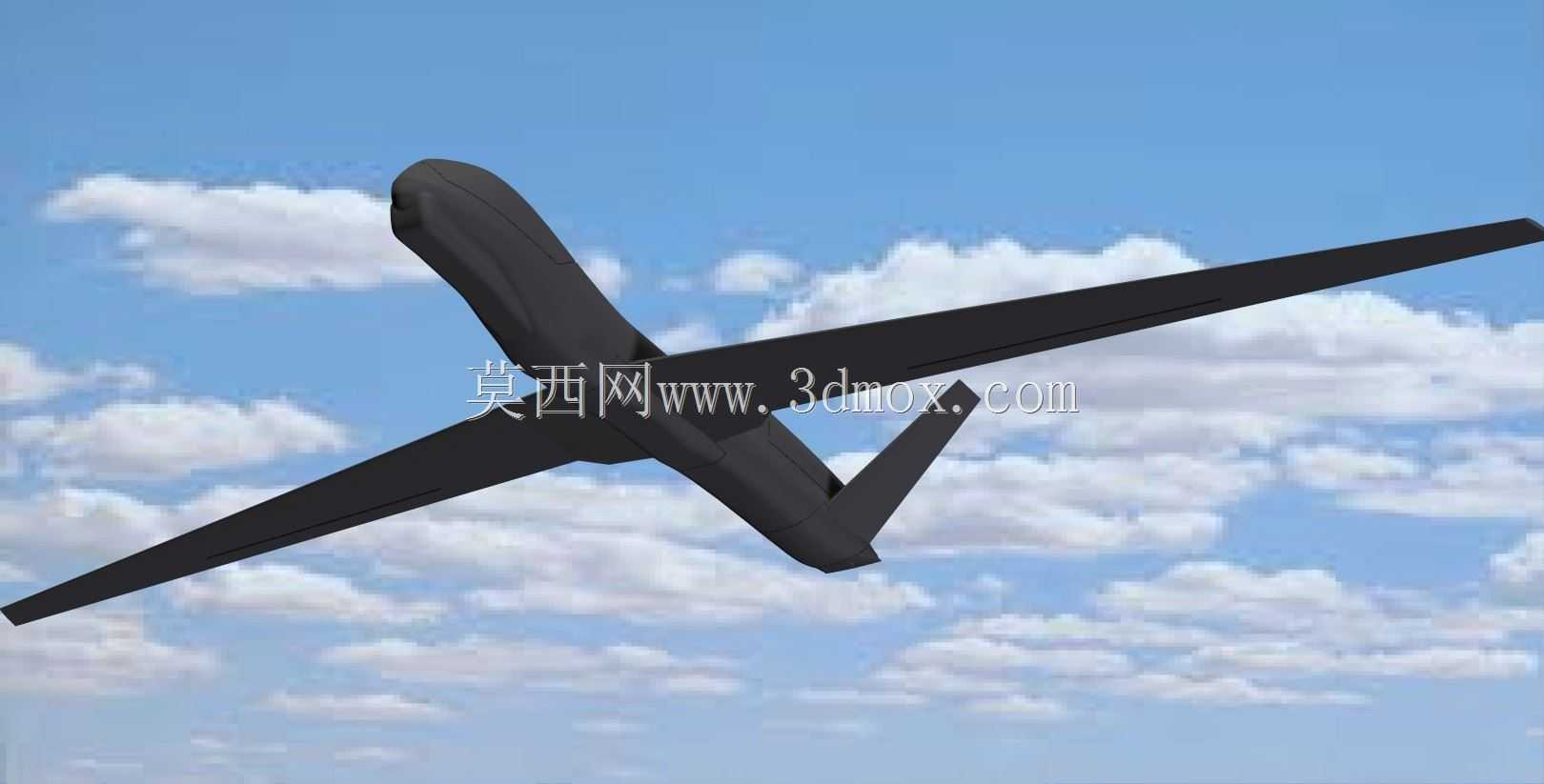

　　该三维模型完整还原了飞行器的总体结构比例、各部件的相对位置关系与气动外形细节，可用于航空装备结构教学、无人机总体方案论证、气动仿真分析前置建模等场景，结构设计过程中充分考虑了实际使用中的维护可达性，各设备舱均预留检修口盖的安装位置，地面维护阶段无需拆解主承力结构即可完成航电设备的检测与更换，飞控系统的传感器安装位置靠近全机重心处，可降低飞行姿态测量的误差，提升飞行控制精度。动力单元的安装支架采用快拆结构设计，可在发动机维护阶段快速完成动力单元的整体吊装更换，缩短地面维护周期，提升任务响应速度。燃油系统的管路布置沿机身承力梁走向铺设，避开高温区域与活动操纵部件，管路接头位置预留检修操作空间，燃油箱的重心位置与全机重心匹配，可在燃油消耗过程中尽可能减小全机重心偏移量，降低飞控系统的配平负担。
