船舶甲板格栅支撑结构三维设计

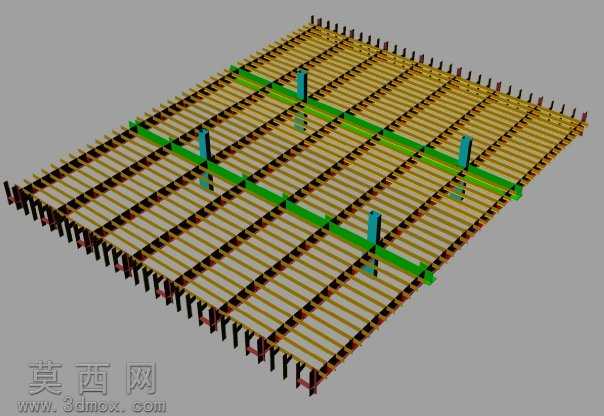

本模型为船舶甲板格栅式支撑结构的三维设计成果，建模过程中首先依据船舶甲板的承重载荷标准与布局规范，确定整体结构的尺寸边界与排布逻辑。建模阶段采用参数化设计方式，先构建纵向主承重梁的基础轮廓，按照等间距排布规则完成多根纵向梁的阵列布局，再匹配横向连接肋条，通过布尔运算完成梁体与肋条的交接处咬合结构处理，确保构件连接位置的结构强度符合船舶建造的力学要求。对于垂直支撑柱，根据整体格栅的跨度计算支撑点位，在纵横梁的交叉节点处布置支撑构件，每根支撑柱与梁体的连接位置做了加强筋结构设计，避免应力集中导致的结构失效。材质设置上，主体梁架与肋条采用船用钢材材质，调整金属材质的粗糙度与反光参数，还原热轧钢材的表面质感，支撑柱采用区分度更高的亮色涂装材质，既符合船舶构件的标识规范，也便于在模型中清晰区分不同功能的构件。渲染阶段采用正交视角展示整体结构，通过柔和的环境光打亮格栅的镂空区域，清晰呈现纵横交错的格栅排布规律与支撑点位的布局逻辑，模型完整还原了甲板格栅的通透结构特征，既保证了甲板的承重能力，也兼顾了排水、减重的实际使用需求。设计过程中充分考虑船舶航行中的载荷波动，对梁体的截面尺寸、肋条的排布密度都做了适配性调整，所有构件的交接位置都做了圆角过渡处理，既符合实际加工的工艺要求，也减少了应力集中的风险，整体结构布局规整，构件之间的连接逻辑清晰，可直接用于船舶甲板结构的方案展示、力学仿真参考以及教学演示使用。
