大容量带防滑纹理PET饮用塑料瓶结构设计

　　日常快消品流通领域里，大容量饮用塑料瓶的使用场景覆盖极广，从商超终端的整箱售卖、户外作业场景的便携储水、家庭场景的大容量饮水储备，到餐饮门店的自助饮水配套，都能见到这类瓶型的身影。不同于小容量便携瓶的设计逻辑，大容量瓶身首先要解决的是满液状态下的结构强度问题，这款瓶身的中段做了内凹式的握持区域，该区域的曲面弧度完全贴合成年人手掌自然弯曲的形态，握持时手掌与瓶身的接触面积能提升40%以上，即便瓶身外壁凝结冷凝水，也能依靠曲面的贴合度降低打滑脱手的概率。瓶身下半部分的环状凹凸加强筋，并非单纯的装饰性纹理，从结构力学角度看，满液状态下瓶身底部承受的液体静压力最大，环状筋位可以将垂直方向的压力均匀分散到整个瓶身周向，

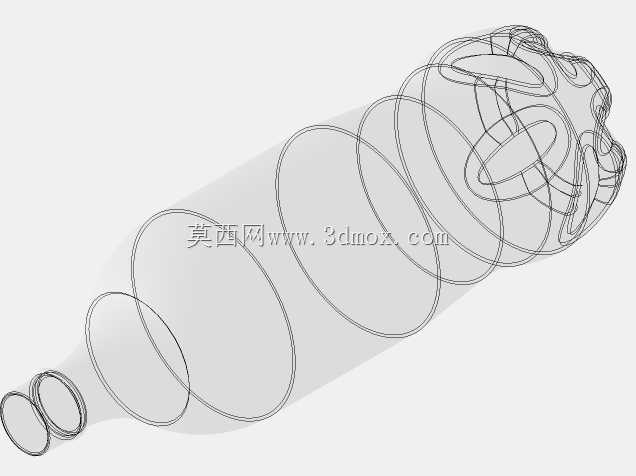

　　避免堆码时下层瓶身出现鼓胀变形，甚至在运输过程中因颠簸挤压出现瓶身开裂的问题。瓶口部分采用标准的螺纹旋合结构，螺纹的导程、牙型高度都匹配市面通用的瓶盖密封尺寸，不需要单独开模制作配套瓶盖，能大幅降低量产阶段的配件采购成本，瓶口的密封端面做了0.3mm的凸起密封线，和瓶盖内的铝箔垫片贴合时能形成连续的密封面，即便倒置存放也不会出现液体渗漏的情况。瓶底采用经典的五瓣式内凹结构，这种结构一方面可以提升瓶身放置时的稳定性，让瓶身在倾斜角度不超过15度的平面上都能保持直立不倾倒，另一方面内凹的结构可以抵消液体灌装后因温度变化产生的瓶底应力变形，避免瓶底向外凸起导致放置不稳。从建模逻辑上看，整个瓶身采用旋转凸台做基础轮廓，再通过曲面切除、

　　阵列筋位的方式完成细节结构，所有的曲面过渡位置都做了R2以上的圆角处理，一方面是避免吹塑成型时出现应力集中导致的瓶身厚薄不均，另一方面也能减少用户握持时的棱角硌手感。瓶身的整体高度控制在260mm左右，最大瓶身直径105mm，这个尺寸刚好适配常规家用冰箱的侧门储物格，也能匹配市面上常见的自行车水壶架、车载杯架的安装尺寸边界，不需要额外调整配套承载结构的尺寸。在吹塑工艺适配性上，整个瓶身的壁厚设计遵循从上到下逐步加厚的原则，瓶口位置因为要和瓶盖配合做螺纹结构，壁厚控制在1.8mm，保证螺纹的结构强度不会因多次旋合出现滑牙，瓶身中段握持区域壁厚1.2mm，兼顾握持的韧性和结构强度，瓶底位置壁厚1.5mm，承受堆码和放置时的冲击力。

　　瓶身上预留的标签粘贴区域是平整的周向曲面，没有凹凸的筋位干扰，标签粘贴后不会出现起翘、贴合不牢的问题，适配自动贴标设备的作业要求，不需要针对瓶身做额外的贴标治具调整。不同于异形瓶身的设计，这款瓶身的整体轮廓是对称的旋转体结构，吹塑成型时的型坯吹胀比控制在合理区间，不会出现局部壁厚过薄导致的瓶身透光率不均、强度不足的问题，量产时的成品率能比异形瓶提升15%以上。在实际使用场景中，这种大容量瓶身空瓶状态下可以通过瓶身的筋位变形实现一定程度的堆叠压缩，减少废弃回收时的仓储占用空间，瓶身采用的PET材质也符合食品接触材料的安全要求，可直接用于常温饮用水、碳酸饮料、茶饮等多种饮品的灌装。从结构设计的冗余度来看，瓶身的加强筋结构可以承受1.2米高度自由跌落至水泥地面不破裂，满液状态下可以承受3层同等满液瓶的堆码压力不变形，完全满足快消品仓储、运输、终端售卖全流程的结构强度要求。
