电火花加工机用刮水器安装支架结构

　　在电火花加工设备的日常运行场景里，工作液的喷淋与回流是加工环节不可缺少的部分，电极与工件放电加工过程中，工作液会持续冲刷加工区域带走蚀除碎屑，同时也会在机床运动导轨、防护板表面附着残留，若不及时刮除，残留液混合金属碎屑会顺着防护结构缝隙渗入导轨副，加剧导轨磨损、破坏润滑层，甚至触发行程开关误信号，影响加工定位精度。这款刮水器支架就是为适配电火花机床的防护刮水组件设计的安装承载结构，直接决定刮水胶条与运动防护面的贴合度，是防护排屑系统里容易被忽略但直接影响设备长期运行稳定性的小部件。

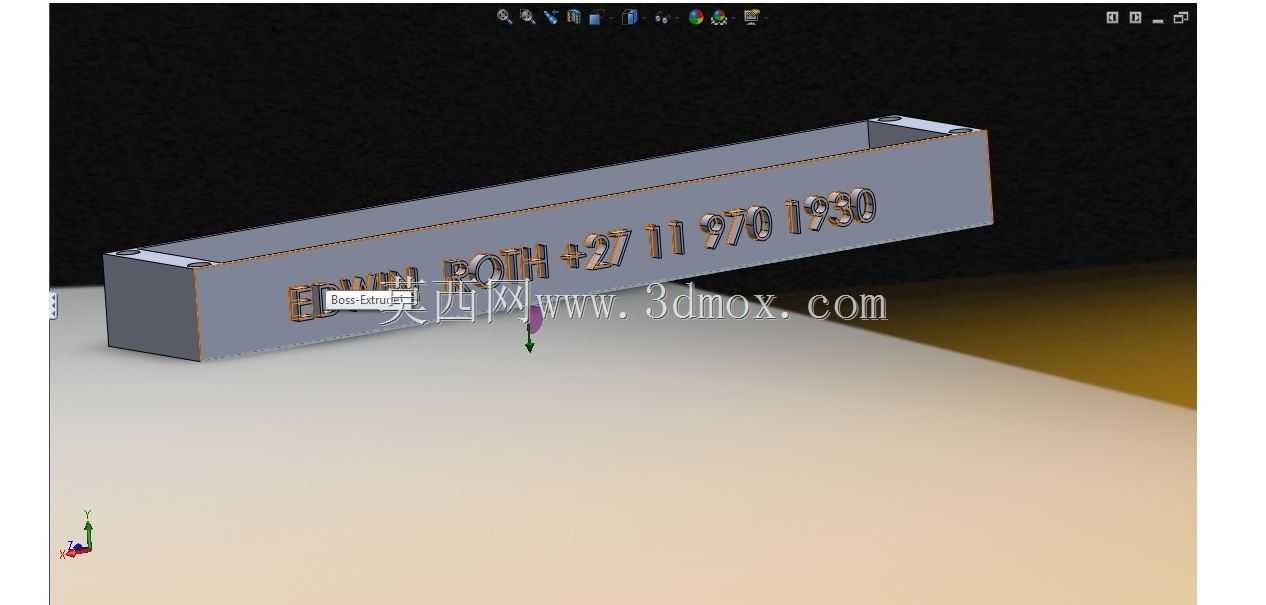

　　从结构设计思路来看，这款支架采用长条形槽型截面设计，整体为等截面薄壁结构，这种构型首先能保证沿刮水长度方向的直线度，避免支架自身挠度变形导致胶条局部压合不实出现漏刮；槽型的内腔可以容纳刮水胶条的安装嵌槽，不需要额外设计复杂的压装结构，胶条直接嵌入槽内即可完成固定，装配时不需要额外紧固件，后期更换胶条只需要沿槽向抽出旧胶条、穿入新胶条就能完成维护，大幅降低现场维护的操作难度。支架两端设计有带安装孔的凸耳结构，安装孔的位置与机床防护侧的安装螺柱位置完全匹配，安装时不需要现场配打孔位，直接对位穿入紧固件即可完成固定，安装边界完全匹配现有电火花机床的防护安装空间，不会和周边的运动部件、管路走线产生干涉。

　　从实际功能特性来说，支架的安装基准面经过平面度管控，安装后刮水胶条的刃口能与机床运动的不锈钢防护板保持均匀的线接触，刮水过程中胶条受力均匀，不会出现局部压力过大导致胶条过早磨损，也不会因为局部压力过小导致残留液刮除不净。支架的壁厚设计兼顾了刚性与轻量化，在保证刮水过程中不会因为胶条反作用力产生弯曲变形的前提下，尽可能降低结构自重，不会给防护板的运动带来额外负载，避免长期运行导致防护板驱动机构负载过大出现故障。沿支架长度方向的槽体侧壁做了微小的拔模斜度，既方便加工过程中的脱模成型，也能让胶条嵌入后保持适度的预紧力，设备运行过程中不会因为机床振动导致胶条从槽内脱出。

　　在实际设备适配场景中，这款支架主要安装在电火花机床的主轴防护板、工作台移动防护板的侧端位置，随防护板同步运动，经过固定的刮水工位时，胶条刃口扫过防护板表面，将附着的工作液、金属碎屑混合残留全部刮除，刮下的混合液直接回流到工作液槽内经过滤后循环使用，既避免残留液滴落到机床外部污染车间地面，也减少碎屑进入导轨、丝杠副的概率，延长机床核心运动部件的维护周期。设计过程中也充分考虑了工作液的腐蚀特性，支架结构适配的成型工艺可以满足耐工作液腐蚀的使用要求，长期浸泡在带电火花蚀除物的工作液环境中不会出现锈蚀、变形，能长期保持安装精度。

　　从安装尺寸的匹配性来看，支架的总长度完全覆盖对应防护板的刮水宽度，两端安装凸耳的中心距与机床原有安装孔位一致，凸耳的厚度控制在合理范围内，安装后紧固件不会突出支架表面，避免运动过程中剐蹭周边的管线、传感器。槽体的内部宽度与常用的刮水胶条截面尺寸匹配，不需要额外定制非标胶条，现场维护可以直接采购通用规格的刮水胶条进行更换，降低备件采购成本。支架的棱边全部做了倒角处理，装配过程中不会划伤操作人员的手部，也不会割伤刮水胶条，减少装配过程中的零件损耗。
