同轴阶梯式带缺口定位衬套结构

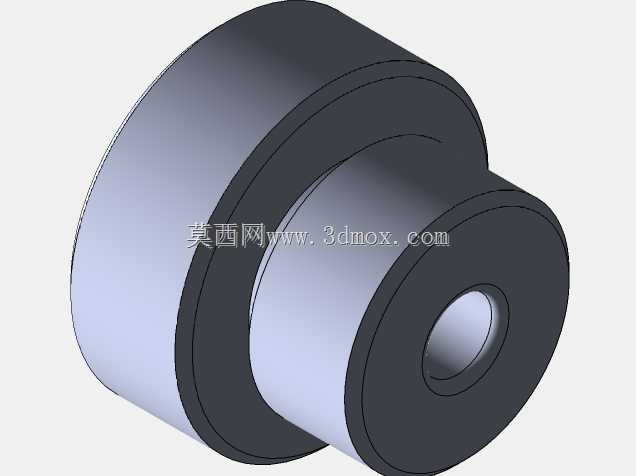

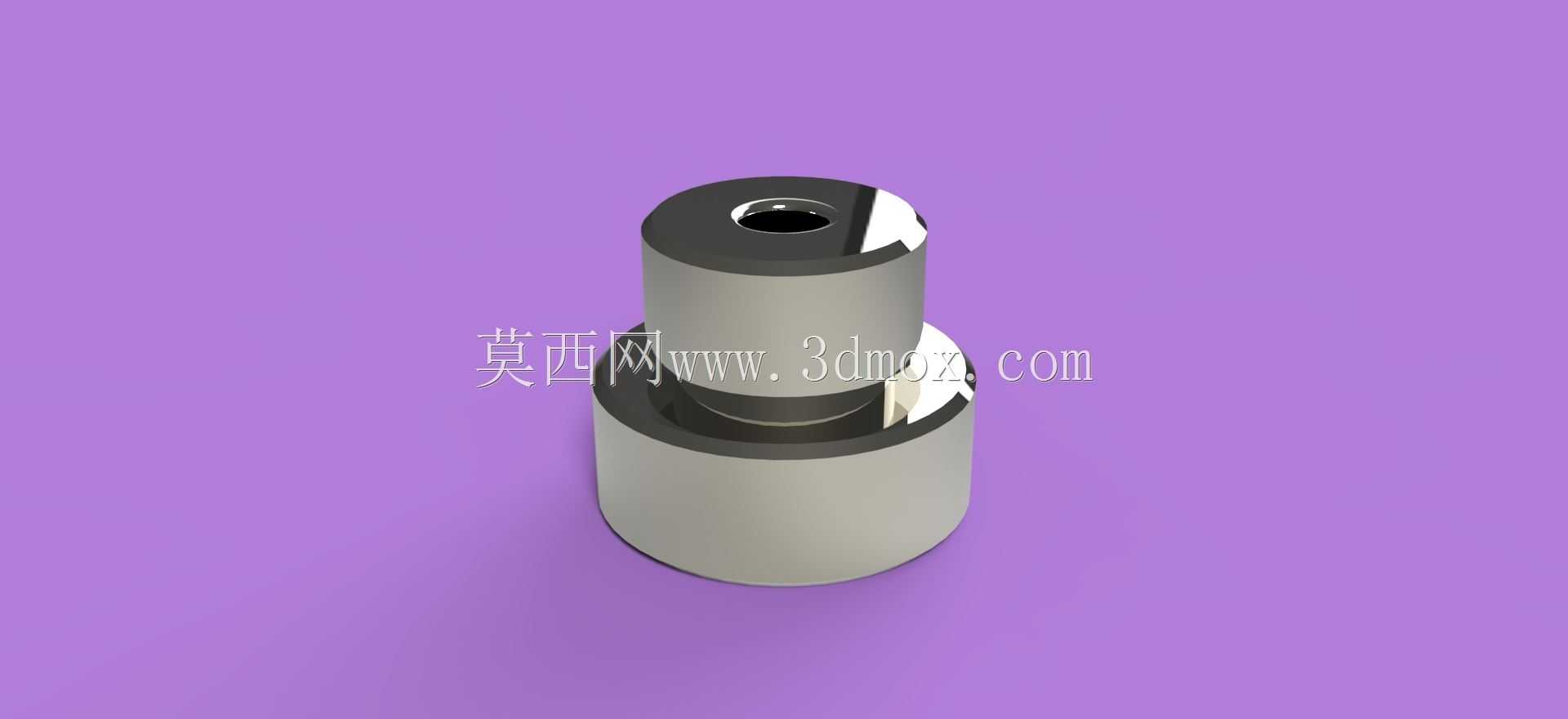

　　这类同轴阶梯式带缺口的衬套结构，在工装夹具、小型自动化装配工位、精密检测治具里的应用频次非常高，很多做非标设备结构设计的工程师，在做工件定位、轴系限位、模具小镶件定位的时候都会用到类似结构。先从实际使用场景说，在小型零件压装工位上，这类衬套通常作为定位基准件使用，下半部分大直径圆柱段是安装段，过盈或者小间隙配合压入安装基板的定位孔内，安装时要保证衬套端面和基板平面的垂直度，通常控制在0.02mm以内，避免后续定位出现偏差。上半部分小直径圆柱段是工作定位段，用来穿入待装配零件的基准孔，侧面开的缺口不是随意设计的，这个缺口主要有三个作用：一是避让待装配零件侧面的凸筋或者小凸台，避免装配时出现干涉，很多冲压小零件、注塑小零件的基准孔旁都会带成型的小凸结构，没有缺口的话零件无法完全落座到衬套端面上；二是可以作为防呆结构，只有零件凸台对准缺口方向才能装入，避免零件装反导致后续压装或者检测工序出废品；三是方便拆卸维护，长期使用后衬套内壁如果有磨损、积尘，可以用细小的撬棒卡入缺口位置，把衬套从安装孔里撬出来更换，不用做专门的拆卸螺纹孔，节省加工成本。

　　从设计思路上看，这类衬套的同轴度要求是核心，上下两段圆柱的同轴度通常要控制在0.015mm以内，不然定位时会出现基准偏移，上下两段的台阶端面要和轴线保持垂直，这个端面是待装配零件的轴向定位面，平面度要求不低于0.01mm，避免零件装夹后出现倾斜。中心的通孔是贯穿设计的，一方面是减重，另一方面如果是用于穿轴的场景，轴可以直接从通孔穿过，衬套只做径向定位，不会和轴产生轴向干涉；如果是作为气检夹具的定位件，中心通孔还可以作为通气孔，连接气压检测回路，判断零件是否完全落座。尺寸边界上，这类小规格衬套的大端外径通常在12mm到25mm之间，小端外径根据待定位零件的基准孔尺寸匹配，通常比基准孔的最小实体尺寸小0.01mm到0.02mm，保证零件可以顺畅装入又不会有过大的间隙，整体高度通常控制在20mm到40mm之间，大端安装段的高度占总高度的三分之一到二分之一，保证压入基板后有足够的结合力，不会在频繁取放零件的时候被带出来。缺口的宽度通常比待避让的凸台宽度大0.5mm到1mm，缺口的深度要超过凸台的高度，避免凸台和缺口底部碰擦，缺口的棱边要做0.2mm的倒角，去除加工毛刺，也避免零件装入时刮伤零件表面。

　　实际使用中，这类衬套通常会根据工况选择不同的材料，普通工况下用45号钢调质处理，硬度达到HRC28-32就足够使用，表面做发黑处理防锈；如果是用于高频次装配的工位，或者有轻微摩擦的场景，会选用轴承钢GCr15淬火处理，硬度达到HRC58-62，提高耐磨性能，延长使用寿命；如果是用于有防磁要求的检测工位，还会选用304不锈钢或者铝合金材料加工。安装的时候要注意，压入衬套时不能直接敲击衬套的工作端面，要使用软质金属或者尼龙垫块垫在大端的安装端面敲击，避免工作端面被敲变形影响定位精度，压入后要重新检测衬套内孔或者外圆的同轴度，确认压装过程中没有出现倾斜。很多新手设计师在做这类结构的时候，容易忽略缺口的位置公差，缺口的对称度如果没有控制好，会导致防呆失效，零件装反也能卡入，所以在建模的时候就要把缺口的对称度基准设定在衬套的轴线上，加工时用分度头或者加工中心一次装夹完成外圆和缺口的加工，避免二次装夹带来的位置误差。另外，衬套的所有棱边都要做去毛刺处理，尤其是工作段的入口处，要做15度的导入倒角，方便零件快速套入，提高上下料的效率，在自动化生产线的工位上，这个导入倒角的角度和大小会直接影响机械手取放零件的成功率，倒角太小零件不容易对准，倒角太大又会减少定位段的有效配合长度，影响定位精度。
