20毫米规格四通线管连接插头连接器

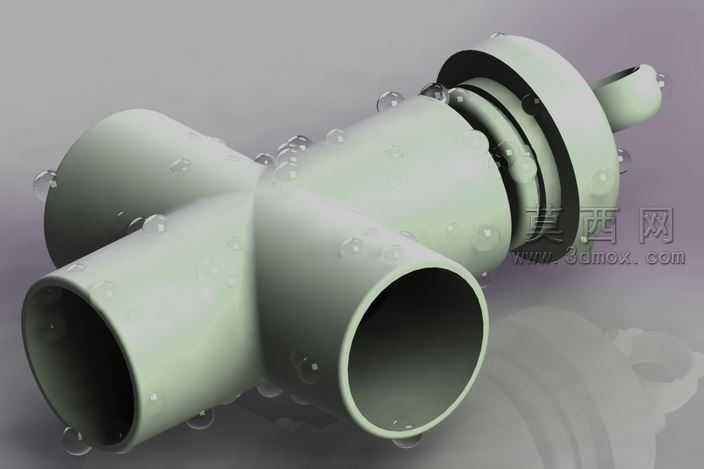

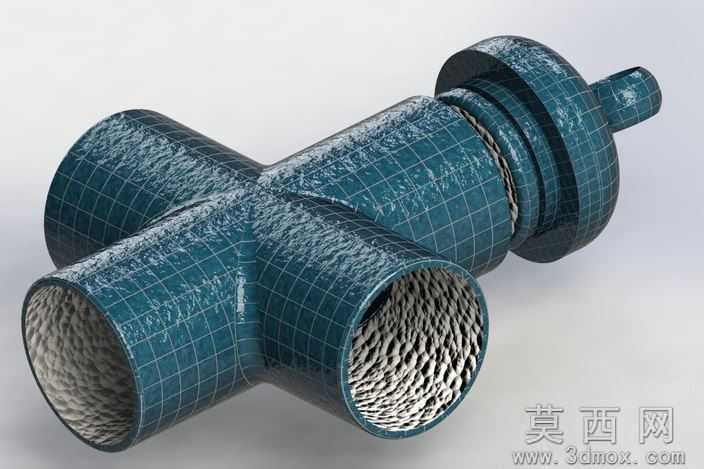

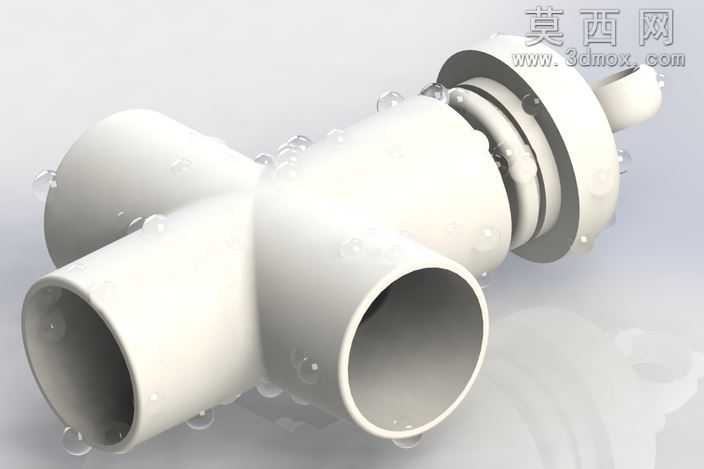

该作品为适配20毫米管径的四通式插头连接器，主要应用于多路线管的接驳场景，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先基于线管连接的密封、插拔定位需求，确定主体的同轴度公差与接口尺寸基准，先绘制中心主体的回转截面草图，通过回转特征生成核心基座结构，再以中心轴线为基准，沿三个垂直径向方向分别拉伸生成等径的插管接口，每个接口端部预留适配线管壁厚的承插深度，接口外壁设计微幅锥度来提升线管套接后的抱紧力，避免管线松脱。主体尾部设计带限位凸台的插接端，凸台后侧依次排布多道环形密封槽，用于装配密封圈实现对接后的防尘防水效果，尾部侧边设置小型挂耳结构，方便穿装扎带完成线束或管线的二次固定。建模过程中对所有接口的边缘做了R0.5的圆角过渡处理，避免锐边割伤穿入的线缆或线管内壁，同时对密封槽的槽宽、槽深做参数化关联，可根据不同规格的密封圈快速调整尺寸。渲染阶段采用哑光浅灰硬质PVC材质作为主体材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，在场景中添加柔和的环境光与局部补光，还原塑料件表面的细微反光特性，同时在模型周围添加水珠元素做场景点缀，突出产品在潮湿工况下的适配性。结构设计上充分考虑多管路分流的受力特性，四个接口的交汇处做加厚处理，避免长期使用后出现应力开裂，整体结构无冗余特征，所有壁厚保持均匀一致，符合注塑成型的工艺要求，可直接用于开模生产的结构参考，也可用于机电布线、管路布设场景的三维装配仿真，帮助设计人员提前核验多管线对接的空间布局合理性，减少现场施工的适配问题。
