斜杆式圆管轨道支撑固定支座结构

　　日常做输送线、工装挂架、滑动导向机构的结构设计时，这类斜置式圆管轨道固定支座是很常用的连接件，很多刚入行的工程师容易忽略这类小零件的受力细节，要么把支撑臂做的过厚徒增成本，要么安装孔位留的余量不足导致现场装不上。先从实际应用场景说，这类支座主要用在轻型滑动轨道的端部或中间支撑点位，比如车间里的轻型工具吊轨、流水线旁的物料滑动挂架、小型设备的导向杆固定位，还有家装里的窗帘轨道侧装支撑、展示架的圆管承托结构都能用到，它的核心作用是把水平或带小角度倾斜的圆管轨道，稳定固定在墙面、设备机架立面或者安装基板上，避免轨道受载后出现下垂、偏转甚至脱落的问题。

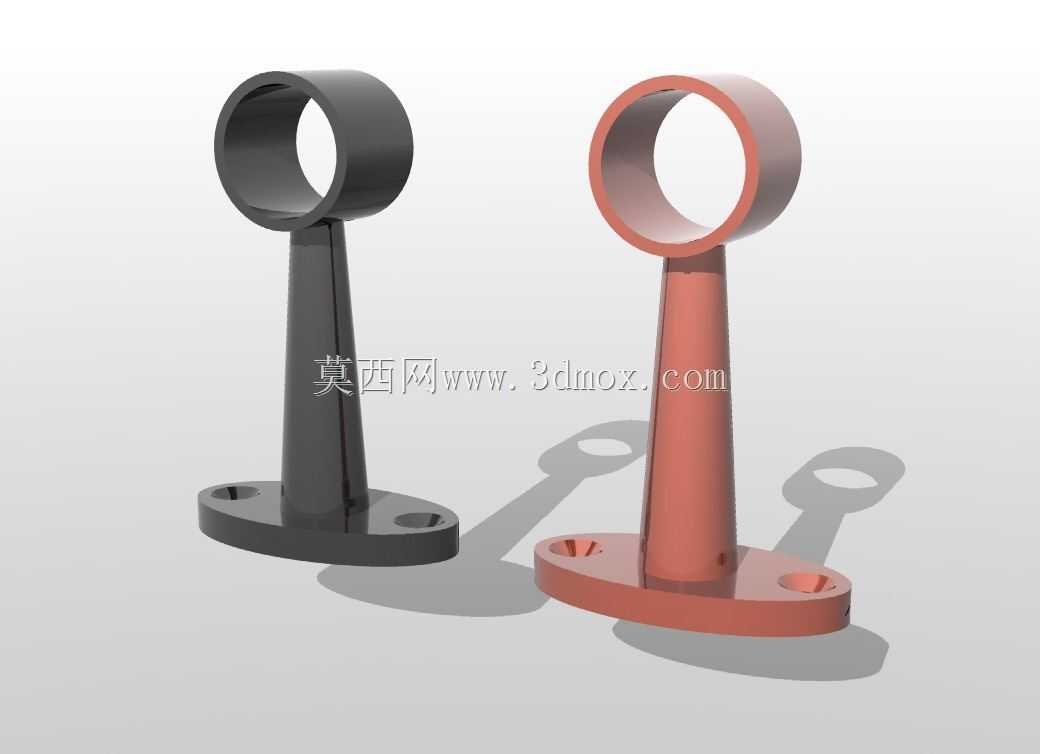

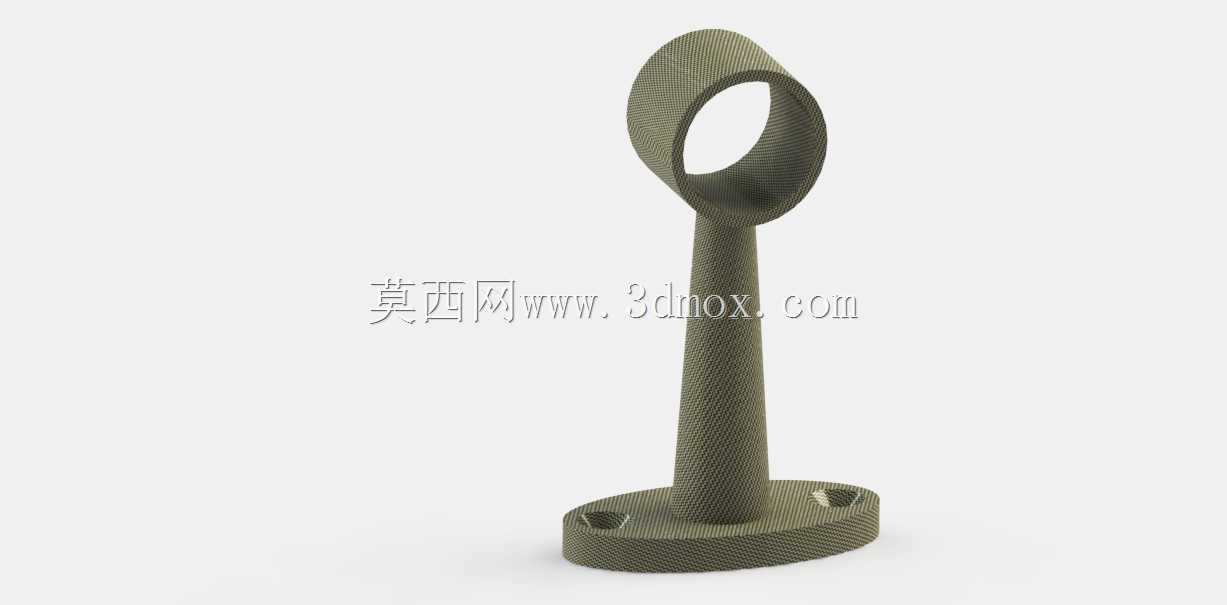

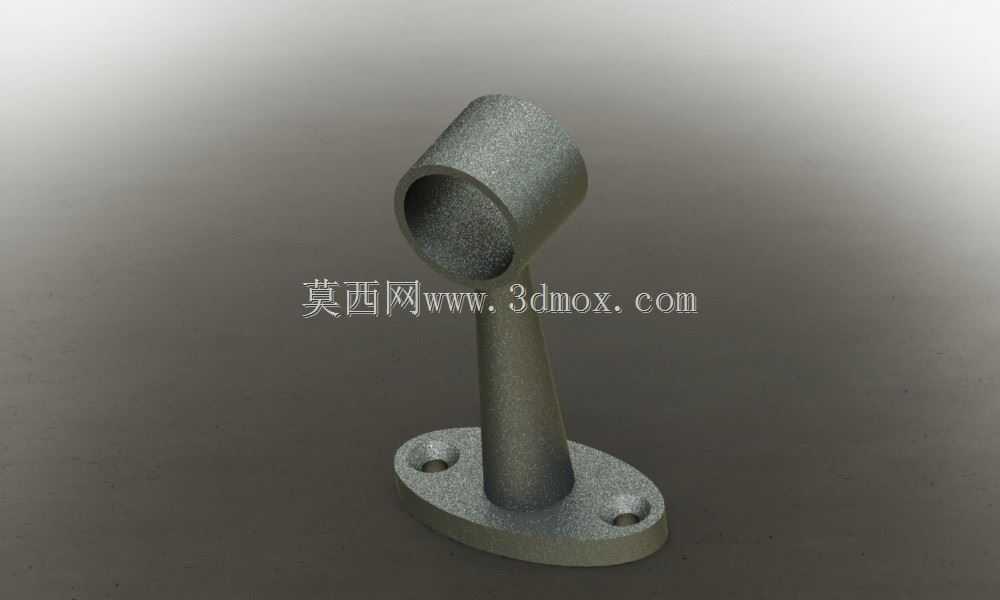

　　从结构功能上拆解，这个支座分为三个功能段，最上方的环形抱合段是直接和圆管轨道配合的部位，内孔做了整圈的贴合面，没有做开口式的抱紧缺口，这种设计适合轨道不需要频繁拆卸调整的固定场景，相比开口抱箍，整圈环形结构的抗扭、抗径向形变能力更强，当轨道上挂载的滑动件经过支撑点位时，环形段可以均匀分散轨道传递来的竖向载荷和滑动带来的水平冲击力，不会出现局部应力集中导致的支座开裂。中间的斜置支撑臂是整个零件的受力核心，它没有做垂直于底座的直杆设计，而是采用了向环形段中心倾斜的锥状渐变截面，从底座连接处的较粗截面，平滑过渡到和环形段衔接的较细截面，这种变截面设计一方面是顺着受力的传力路径走，竖向载荷从环形段传递到支撑臂时，力线沿着斜臂直接传导到底座的安装区域，不会在臂身产生多余的弯矩，另一方面锥状结构的抗侧向晃动能力比等截面直杆好很多，当轨道受到垂直于轨道轴向的侧向力时，斜臂的锥形结构可以提供更大的结构刚度，减少整个支撑点位的形变量。最下方的椭圆形安装底座是和安装基面贴合的部位，底座上设置了两个沉头安装孔，两个孔的连线方向和上方环形段的轴线方向平行，这种孔位布局是经过受力考量的，当轨道受载产生绕环形段轴线的扭转力矩时，两个沿轴向排布的安装孔可以提供足够的抗扭转锁紧力，避免支座绕单个安装孔转动，沉头孔的设计可以让安装螺丝的头部完全沉入底座平面内，不会突出底座表面影响和安装基面的贴合度，也不会和后续安装的其他零件产生干涉。

　　做这类零件的三维建模时，要特别注意几个尺寸边界的把控，首先是上方环形段的内孔尺寸，必须和所配套的圆管轨道外径做公差配合，一般采用H7/h6的间隙配合，既保证安装时圆管可以顺利穿入环内，又不会因为配合间隙过大导致轨道固定后出现旷量，环形段的壁厚要根据轨道的额定载荷计算，一般轻型挂载场景下壁厚不小于3mm，重型场景要加厚到5mm以上，同时环形段和支撑臂的衔接位置要做足够大的圆角过渡，避免直角衔接带来的应力集中，很多现场断裂的支座都是因为这个位置的过渡圆角太小，反复受载后出现疲劳裂纹。然后是中间斜支撑臂的倾斜角度，这个角度不是随便定的，要结合安装基面到轨道中心的安装高度来调整，常规的侧装场景下，支撑臂和安装底座平面的夹角在70度到80度之间比较合适，角度太小会导致整个支座的横向占用空间过大，容易和周边的其他设备部件产生干涉，角度太大则会让支撑臂的受力状态变差，弯矩增大容易出现弯折。底座的尺寸边界也要注意，椭圆形底座的长轴方向要和轨道轴向保持一致，长度要覆盖两个安装孔的位置，并且孔边到底座边缘的距离不小于螺丝公称直径的1.5倍，避免安装时螺丝锁紧导致底座边缘开裂，底座的贴合面要做平面度要求，一般平面度公差控制在0.1mm以内，保证安装后底座和基面完全贴合，不会出现翘边导致的支座受力不均。

　　实际选型使用的时候，还要结合安装场景的载荷特性调整细节，如果是用在有振动的设备旁，比如冲床、破碎机附近的轨道支撑，还要在环形段的内孔增加防滑纹路或者顶丝孔，通过顶丝把圆管和支座完全锁死，避免长期振动导致轨道和支座之间出现相对滑动；如果是用在潮湿或者有腐蚀的场景，建模时还要注意表面处理的结构预留，比如镀锌或者喷塑的厚度余量，避免配合尺寸因为表面处理层变厚导致装配不上。很多新手做这类结构时，容易把支撑臂做成等直径的直杆，看起来建模简单，实际受力时臂身和底座衔接的位置应力会非常大，很容易出现断裂，采用渐变锥度的斜臂结构，既能减少材料用量降低零件重量，又能优化传力路径提升结构强度，是这类支撑支座比较合理的设计方案。另外安装孔的沉头深度也要和所选的螺丝匹配，沉头深度要比螺丝头部的厚度大0.2mm左右，保证螺丝锁紧后头部不会突出底座平面，不然底座和安装基面之间会有间隙，锁紧螺丝时会把底座拉变形，长期使用后支座会出现倾斜，导致轨道的直线度超差，影响滑动件的正常运行。
