汽车启动用红顶盖铅酸电池组结构

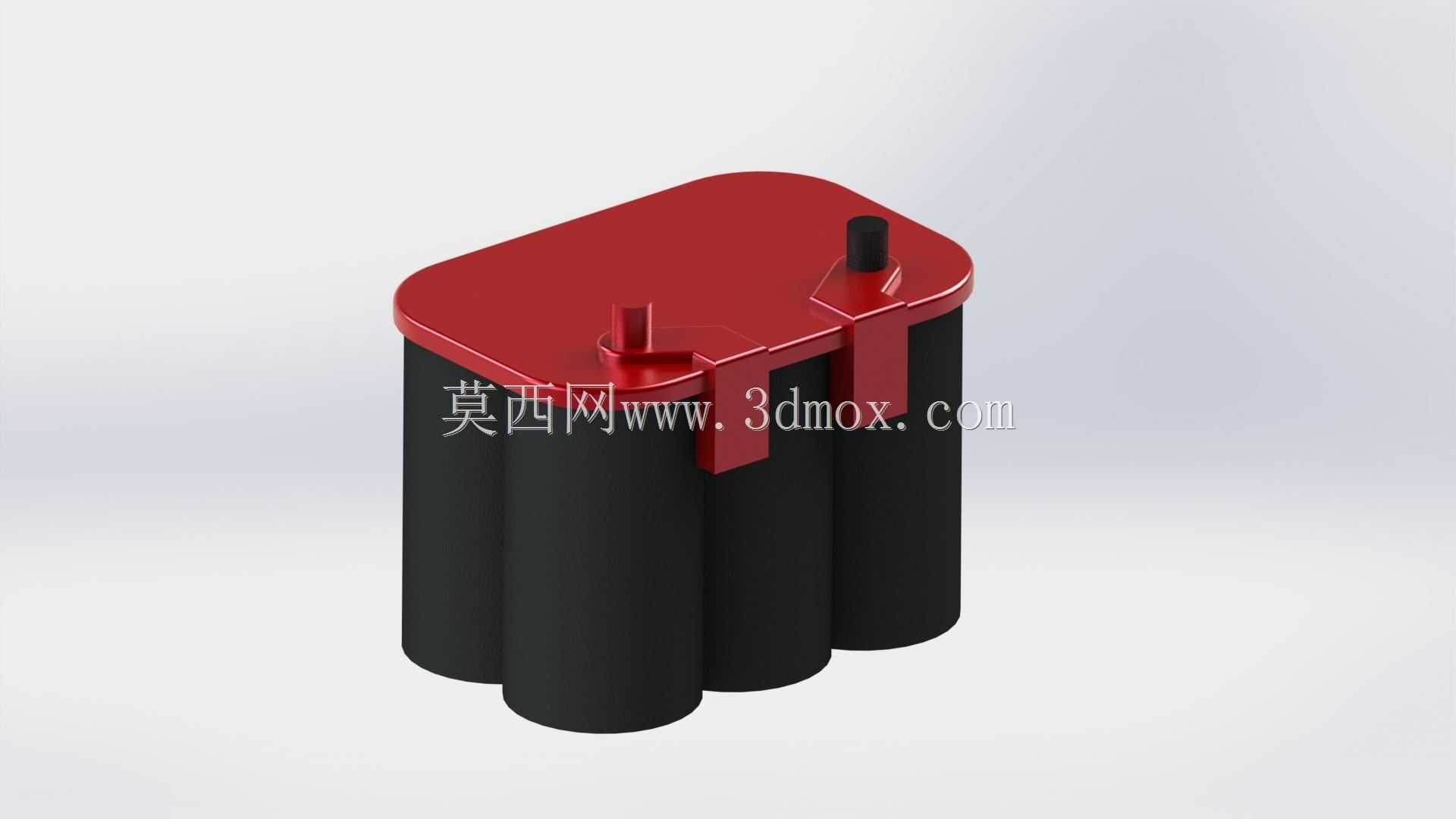

　　车用启动电池组的结构设计，首先要匹配乘用车前舱的安装空间约束，这类红顶盖的铅酸电池组，核心应用场景是燃油乘用车的启动供电，同时承担车辆熄火状态下的车载用电设备供电负载，比如中控锁、防盗系统、行车记录仪待机供电等场景的电能供给。从结构布局来看，该电池组采用四圆柱电芯并排排布的形式，顶部红色端盖做了圆角过渡处理，一方面是适配前舱电池安装位的圆角限位槽，避免安装时出现硬干涉，另一方面圆角结构可以降低车辆行驶过程中振动带来的应力集中，减少端盖开裂的风险。端盖上的两个极柱做了差异化的高度与位置设计，高低错位的布局可以避免安装电瓶线时出现正负极接反的问题，同时极柱根部的红色固定压条，既可以压紧内部电芯的汇流排，保证大电流放电时的接触可靠性，

　　也能对极柱形成侧向支撑，抵御车辆颠簸时极柱受到的侧向冲击力，避免极柱根部断裂。在设计思路上，这类电池组的外形尺寸严格遵循车用启动电池的安装边界，整体宽度控制在对应车型电池托架的卡爪限位范围内，底部圆柱电芯的排布间距经过优化，既保证电芯之间留有足够的散热间隙，避免大电流放电时热量积聚导致的性能衰减，也能最大化利用安装空间提升电芯容量。端盖与电芯壳体的配合采用卡扣加密封胶的双重固定形式，卡扣结构可以实现端盖的快速定位装配，密封胶则可以阻挡前舱内的灰尘、水汽进入电池内部，同时防止电池内部的电解液溢出腐蚀周边的车身部件。实际装车应用中，这类电池组需要承受发动机舱内的宽温域环境，夏季高温时舱内温度可达八十摄氏度以上，

　　冬季低温时北方地区可降至零下三十摄氏度，因此顶部红色端盖的材料选用耐高低温的改性PP材质，既可以在高温下保持足够的结构强度，不会出现软化变形，低温下也不会脆裂，能够抵御日常行车过程中的碎石冲击。安装边界方面，电池组的整体高度要低于前舱引擎盖的内板最小间隙，避免关盖时出现挤压，同时侧面的弧度要匹配电池托架的固定绑带走向，保证绑带捆扎后受力均匀，不会在车辆急加速、急减速或者过颠簸路面时出现电池移位。从功能特性来看，该结构的电池组侧重短时大电流放电能力，能够在启动瞬间输出数百安培的电流带动启动机运转，因此内部汇流排的连接结构做了加厚处理，极柱的导电截面积也经过核算，保证大电流通过时的压降控制在合理范围内，不会因为线路发热导致能量损耗。

　　另外，端盖上的排气结构集成在极柱周边的压条位置，可以将电池充放电过程中产生的微量废气导出到电池外部，避免内部压力过高出现鼓胀问题。在三维建模过程中，这类电池组的结构需要重点还原电芯排布的相对位置、端盖与壳体的配合公差、极柱的安装定位尺寸，因为在做整车前舱布置校核时，需要准确判断电池与周边的空滤壳体、保险盒、引擎盖撑杆等部件的间隙是否满足设计要求，通常静态间隙要求大于十毫米，动态振动下的最小间隙不能小于五毫米，否则容易出现部件干涉磨损。同时，电池的重心位置也需要在模型中准确体现，因为托架的固定点设计需要匹配重心位置，保证车辆振动时电池的固定受力均匀，不会出现固定支架疲劳断裂的问题。对于售后维修场景来说，这类电池的三维模型也可以用于维修培训，帮助技师快速识别正负极位置、掌握安装拆卸的施力点，避免操作不当损坏极柱或者周边部件。
