PSWM060FSP长圆柱焊接铰链结构

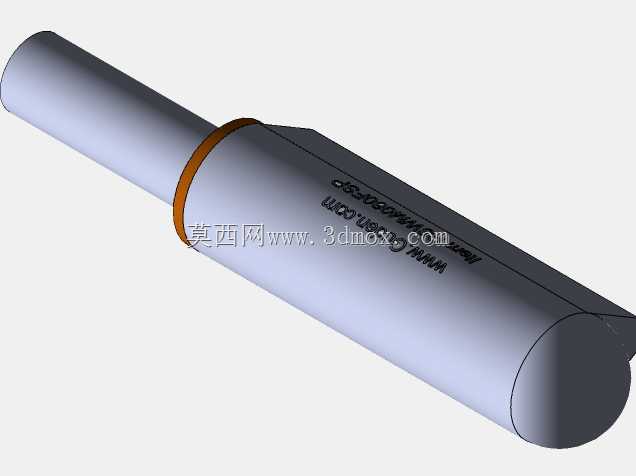

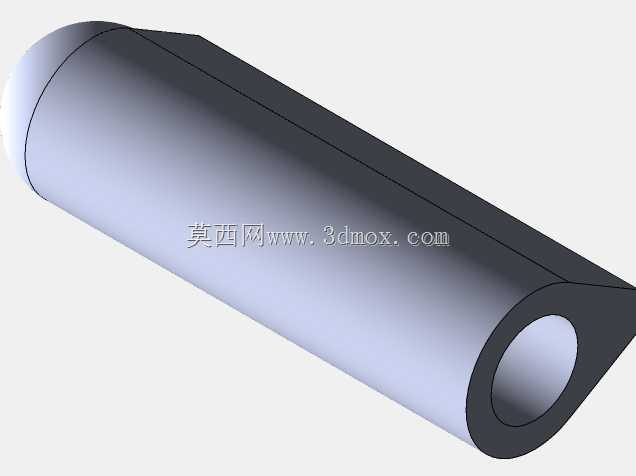

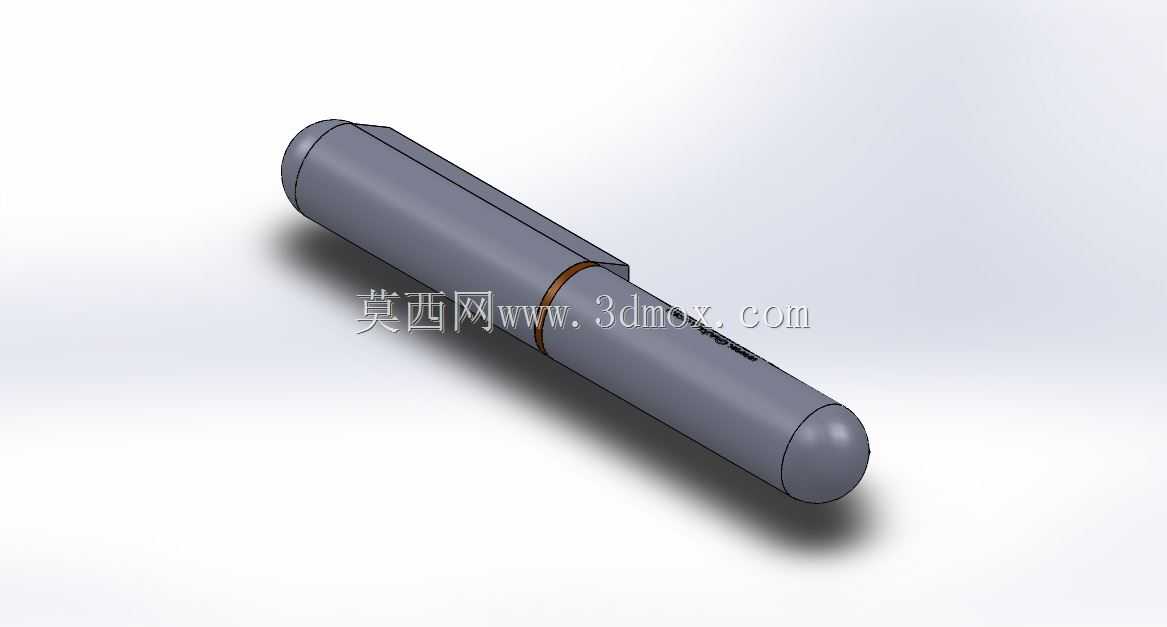

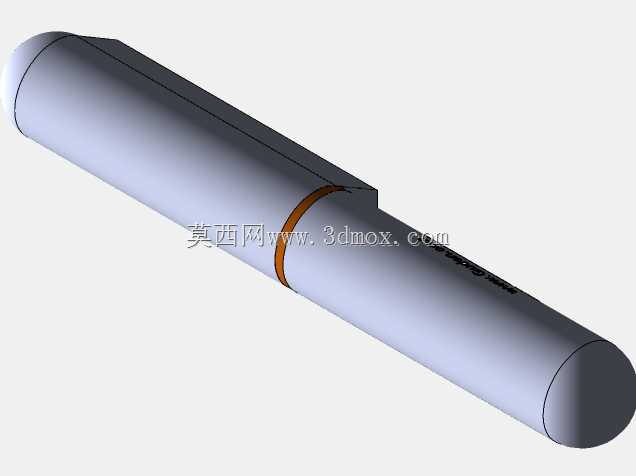

　　这类长圆柱型焊接铰链，常被用在工业闸门类设备、小型舱室翻盖、防护栏翻转段的铰接位置，和普通明装合页不同，它的安装方式是直接将两端圆柱段焊接在固定基座与活动门板上，没有外露的安装螺丝孔，整体外露面光滑无突出结构，在需要避免勾挂杂物、频繁接触粉尘或浆液的工况下适配性更强。从结构设计逻辑来看，整体采用等直径长圆柱主体搭配端部半球形封头的造型，一方面是减少焊接后端部的应力集中，半球形过渡段能在门板反复回转过程中分散焊缝位置的受力，避免直角端头在长期交变载荷下出现焊缝开裂的问题；另一方面光滑的圆弧端头也能降低安装、运维过程中剐蹭操作人员工装或皮肤的风险，符合工业设备的安全设计要求。中间的环形焊接分界段，是两个铰接部件的配合分界位置，

　　设计时预留了极小的轴向配合间隙，既保证两个部件可以绕公共轴线顺畅回转，又不会出现过大的轴向窜动，避免门板开合过程中出现上下错位、卡滞的问题。实际选型应用时，要注意它的安装边界：圆柱主体的外径决定了焊接时的焊缝搭接宽度，通常焊缝高度不超过圆柱半径的三分之一，避免焊渣渗入铰接配合面导致转动卡涩；整体长度方向的尺寸要匹配活动门板的厚度，两端焊接段的长度要保证焊后有足够的拉拔强度，通常每端的焊接搭接长度不小于圆柱外径的1.5倍，才能承受门板自重带来的径向弯矩。这类铰链的回转角度没有额外限位结构，可根据实际安装的限位块实现0到180度甚至更大角度的翻转，在一些需要大角度开启的检修口、小型设备舱门上应用时，不需要额外定制异形合页，

　　直接焊接固定即可，安装效率比螺栓固定的合页更高，且长期使用不会出现螺丝松动、合页移位的问题。设计建模过程中，要重点控制两个铰接部件的同轴度，配合面的圆柱度公差要控制在合理范围，过松会导致铰接晃动量过大，门板闭合后密封面错位；过紧则会出现转动阻力大，甚至在焊接热变形后直接抱死无法转动。端部的半球封头和圆柱主体采用相切过渡，建模时要保证过渡面没有折线棱边，否则焊接后应力会集中在棱边位置，大幅降低结构的疲劳寿命。在污水处理设备的渠道闸门、工矿设备的小型检修门、仓储设备的翻转挡板上，这类焊接铰链的应用占比不低，它没有复杂的可拆卸结构，整体为金属焊接成型，耐冲击、耐粉尘的表现优于普通冲压合页，尤其是在有一定振动的工况下，

　　焊接固定的方式不会因为长期振动出现紧固件松脱的问题，运维周期更长。需要注意的是，安装焊接时要先将两个铰接部件临时穿轴固定，保证同轴度后再分别焊接两端，等焊缝完全冷却后再拆除临时固定轴，避免焊接热变形导致两个部件不同轴，出现转动卡滞的问题；焊接过程中要做好配合面的防护，避免焊渣飞溅进入配合间隙，焊后要及时清理焊缝周边的焊瘤，打磨光滑外露的焊缝凸起，保证整体外表面的顺滑度。和普通冲压合页相比，这种整体圆柱焊接铰链的径向承载能力更强，因为受力是沿整个圆柱接触面均匀分布，而不是集中在合页的转轴销钉上，在承载较重的钢质门板、铸铁挡板时，不容易出现转轴弯曲、合页断裂的问题。
