翻牌式号码标识牌注塑模具结构设计

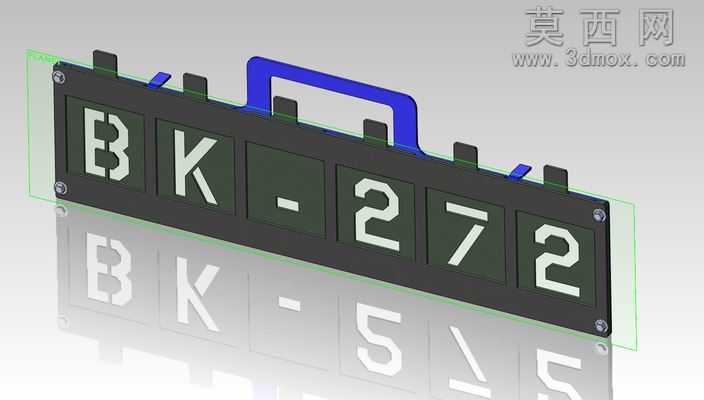

本套三维模型为翻牌式号码标识牌的注塑成型模具，建模过程依托SolidWorks平台完成全参数化设计，从产品结构分析到模具整体装配实现全流程三维可视化搭建。建模初期先对标识牌产品进行结构拆解，产品由外框、多组独立翻牌字符块、顶部提手、侧边紧固结构组成，每个字符翻牌块需具备独立转动的装配间隙，因此在模具设计阶段重点考量了各成型部位的尺寸精度控制，避免注塑成型后出现翻牌卡滞、装配过紧的问题。模型搭建过程中，先完成产品的实体建模，对字符块的镂空切割结构做了拔模斜度处理，所有成型面的拔模角度控制在1.5度到3度之间，既保证注塑件顺利脱模，也不会影响字符显示的清晰度。模具的型腔型芯采用整体式镶拼结构，对应翻牌块的字符成型部位做了单独镶件设计，便于后续磨损后更换维修，降低模具维护成本。材质渲染阶段，对模具的成型钢料部分赋予了金属磨砂材质，模拟模具钢的真实质感，对产品预览部分的外框赋予哑光黑色塑料材质，翻牌字符面赋予哑光白色涂层材质，顶部提手赋予蓝色硬质塑料材质，透明防护板赋予高透亚克力材质，通过光影渲染清晰展示出产品装配后的真实效果，也直观呈现了模具各结构的对应成型位置。浇注系统采用侧浇口进料，浇口位置设置在产品外框的非外观面，避免浇口痕迹影响产品正面的标识展示效果，冷却水道围绕型腔型芯均匀排布，保证注塑过程中模温均衡，减少产品翘曲变形风险。顶出机构采用顶杆顶出，对应产品的加强筋位置均匀布置顶杆，避免顶出过程中产品出现顶白、变形问题，整套模具的开合模行程、导向结构、紧固结构都做了完整的参数化建模，各零部件之间不存在干涉问题，可直接用于后续的模具加工出图参考，也可作为同类翻牌式标识产品的模具设计参考模板，帮助设计人员快速掌握带活动装配结构的注塑件模具设计要点，理清多组件装配类注塑产品的模具分型、镶件拆分、结构避让的设计思路。
